TH9310/20 系列仪器用户手册 Ver2.5

基本操作◇4-16

4.4 测试功能原理与使用说明

本节以测试过程为顺序，介绍有关接地连接、地线电流检测、电弧侦测等测试的原理与使用。

仪器的测试流程框图

仪器测试时序示意图

4.4.1 启动测试

仪器在测试模式下，核对测试条件、被测件连接正确后，按下 START 键即可启动测试

4.4.2 测试时延

启动测试后，第一步骤前的时延根据系统界面的设定延迟时间进行时延。多步骤间的时延按照系统

界面的项间保持进行时延。

1、启动测试

5、高压测试

、

电

压下降

2、测试时延

3、电压上升

充电电流检测

7、 GFI

ARC

SHORT

、

测试

结

果

处

12、测试结

8、HI、LOW

出现不合格皆会触发

下列不合格判断



模式在

时间

内不处理电流超限

9、不合格处理

多

项

目

测

试

11、STOP

TH9310/20 系列仪器用户手册 Ver2.5

基本操作◇4-17

4.4.3 电压上升

有些被测件特性对电压的突变比较敏感，需要使用此功能。仪器开始输出时输出电压为零，开始电

压输出时，仪器会以 0.1S 为单位控制输出电压上步进升，步进升压值根据测试电压和电压上升时间

确定（ΔV = V / (10*S)）。如果关闭电压上升时间（RISE OFF）默认电压上升时间 0.1 秒自动加入

测试时间，使测试时间最小值为 0.2S。此值太小可能引起 ARC 或 DC 升压判定出错，请注意。

4.4.4 DC 升压判定

电压上升过程中是否启动电流上限判定功能开关，主要用来避免测试误判。

测试分布电容小时，电容的充电电流比较小不会引起电流有明显变化的情况下，打开升压判定可以

及早的发现被测件性能不良情况，减少元件过流损坏几率。

分步电容大时，电压上升过程中电容会有一个充电过程，此时的电流可能远远大于设定的被测电流

上限，如果打开升压判定，则会引起超上限误判。如果必要可以打开短路阙值调低短路灵敏度，提

高充电电流

4.4.5 耐电压测试

对被测件进行耐电压测试。此时应该可以保证测试电路正确，测试结果不会受一些特殊的附带参数

影响，显示内容是测试需要的实际耐电压电流。

4.4.6 测试电压下降

同测试电压上升，是被测件的特性决定。耐电压测试结束电压下降时，仪器会以 0.1S 为单位控制输

出电压下降（直流电压不会随控制电压下降），步进降压值根据测试电压和电压上升时间确定（ΔV

=- V / (10*S)）。如果关闭电压下降时间（FAIL OFF）默认电压下降时间为 0.1 秒。此时仪器以不作

测试比较判定，数据仅供参考。电压下降结束，仪器会将测试电路连接为交流耐电压模式，此时被

测件如果有直流电压降通过仪器交流回路放电。

4.4.7 地线电流检测功能

地线电流检测是检测流过仪器外壳的电流，防止触电。当高压输出时，有电流从电压输出端经过人

体回流到仪器外壳，可能引起非常严重的后果。

仪器的地线电流检测判断电路响应说明：

 当地线电流检测启用，地线电流大于 0.5mA

±50%判断为地线电流超限。

 当判断触电时仪器会在 0.3S 内结束高压输出，退出测试状态。并显示（GFI FAIL）。

注：仪器瞬间输出电流可能大于 30mA，如果确实是触电的话，可能会引起操作人员昏迷或死亡。

所以在产品允许的情况下建议开启地线电流检测使用。

4.4.8 电流超限与电弧侦测（ARC）功能

电流超限分类：电流下限、电流上限、电流超限、电弧侦测。

 电流下限判断（LOW）：一般做为测试低端断开判断使用。当仪器测试设备时，设备肯定会有

一定的漏电流，当仪器测试的漏电流小于下限设定电流值时认为测试失败（没有连接设备），

如果被测元件本身漏电流很小则必须关闭此功能。超限时判断显示（LOW FAIL）,仅测试模式

此判定有效，定时采样，速率为 100mS 每次。

 电流上限判断(HIGH)：最常用的测试电流超限判断。当仪器测试设备时，设备肯定会有一定的

漏电流，当仪器测试的漏电流大于上限设定电流值时，认为设备耐电压阻抗不够测试失败。超

TH9310/20 系列仪器用户手册 Ver2.5

基本操作◇4-18

限时判断显示（HI FAIL），定时采样，速率为 100mS 每次。

 电流极限判定：电流采样判断较慢，绝缘崩溃时电流变化较快采样电路无法及时作出反映，而

电流峰值超过了仪器允许的输出范围，则会触发此类超限判断，超限时判断显示（SHORT FAIL）。

由于此类电流超极限后数据无法采集，此时系统输出的结果为：电流超限前 100mS 内的测试结

果。电流极限值为仪器允许输出电流的两倍，（相对交流为峰值的 1.5 倍）。下降时间无效，此

判定不可屏蔽。

 电弧侦测（ARC）：是面向线圈类元件测量的一个很实用的功能，它测试的是高压测试回路中，

有局部电路瞬间放电引起的局部电流震荡。由于叠加在正常的测试电流上，突变时间较短，以

上的普通电流检测电路无法响应电流变化作出合适的判断。电弧侦测电路滤除了正常电流值，

只处理高速的电流脉冲变化。由于低通滤波和电弧的大小本身带有随机性，此功能只能大概估

计局部打火的程度。由于电流超限后无法采集数据，此时的输出结果为合格时的最后一次测试

结果，超限时判断显示（ARC FAIL）。ARC 电流为测试为定性分析，量的大小和测试环境、测

试线分布等等影响随机性很大，使用时注意。

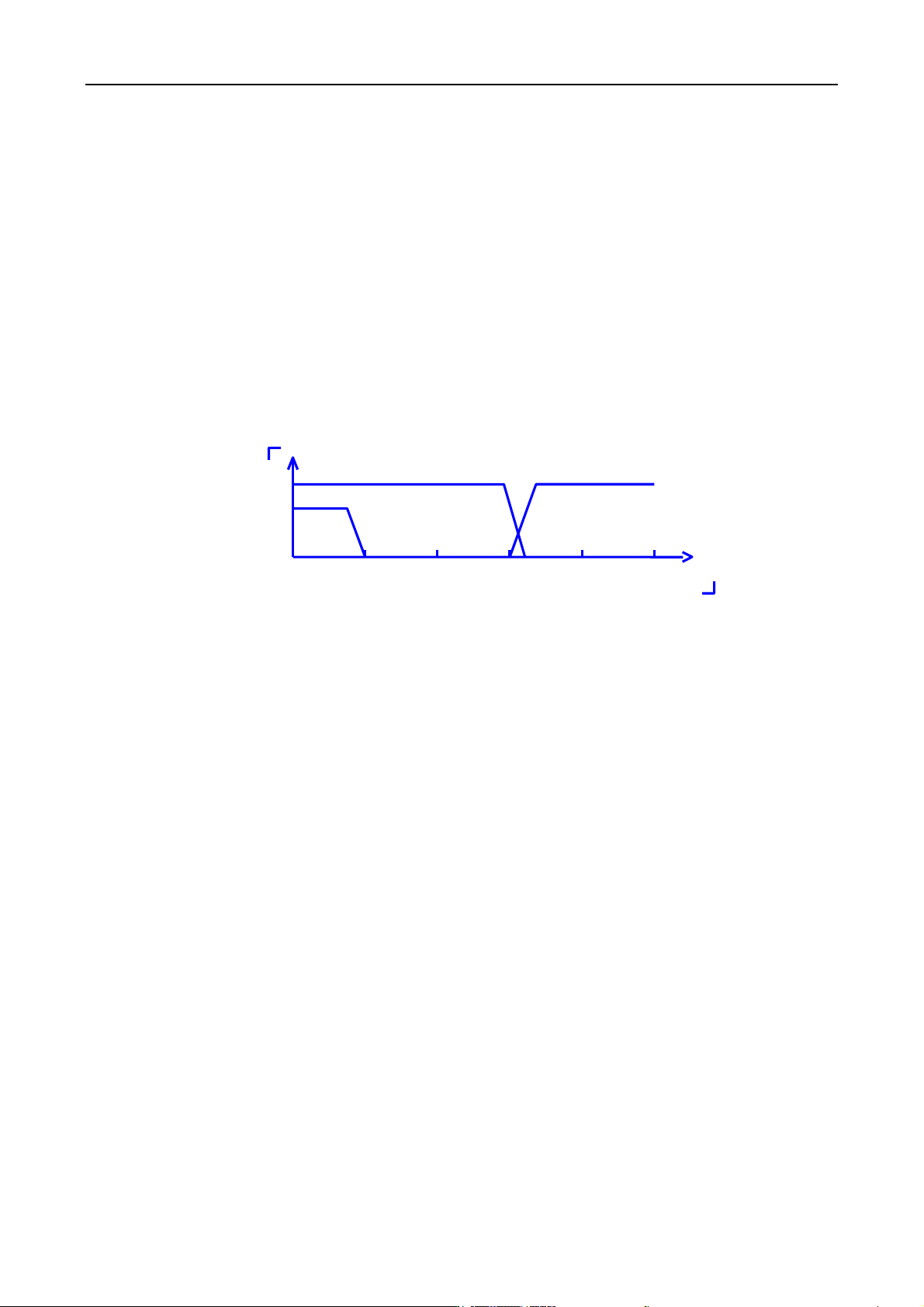

电流超限判断和电弧侦测的频率响应比对：（见上图）

 图中 A 区：为电流采样显示电路频响。因为要滤除电源频率的纹波→AD 采样→计算测试结果

→分析电流是否超过设定限制。测试电流范围内，脉宽大于 100mS。

 图中 B 区：电流快速响应电路。它只滤除高频干扰的信号→电压峰值比较→过流峰值信号锁定，

只做极限判断。大于仪器允许输出电流，脉宽大于 1mS。

 图中 C 区：电弧侦测电路。电弧侦测电路只采样电流中发生突变的幅值，信号高通滤除低频→

电压峰值比较→脉冲锁定。在设定值附近的电流突变沿，脉冲宽度约 1uS-1mS。

4.4.9 不合格判断

1、测试时电流超过仪器可以承受的最大输出电流，或者仪器发现有安全隐患的状态出现，仪器会立

即切断测试回路的电压，等待仪器软件查询出错原因后判断不合格。

2、如果测试结果超出测试项目设定的限制，仪器都会判断被测件不合格。并立即停止当前测试，切

断电压输出，进入测试结果不合格的处理程序。

3、多步骤测试时。有一步 FAIL，总的测试结果就是 FAIL。

4.4.10 测试结果处理

如果测试过程出现超限，判断为(FAIL)。多步测试中出现 FAIL 则最终结果为 FAIL。

有多测试项目，FAIL 判断处理模式受系统的失败模式控制。否则仪器会显示 FAIL 判断和类别（见

下图以 HI 为例），等待用户处理。

测试结束后，没有不合格标记，测试结果判断为(PASS)。

PASS 判断处理模式受 SYSTEM 的 PASS HOLD 控制，然后准备启动下步测量或退回测试等待状

态。

HANDLER 信号输出受控制模式控制。选择 FILE 模式，那么只有整个文件测试结束才会输出测试结

10 100 1
