TH9310/20 系列仪器用户手册 Ver2.5
仪器面板概述◇3-4
PASS： 本机输出的合格信号，相当于前面板的 PASS 指示。
FAIL： 本机输出的不合格信号，相当于前面板的 FAIL 指示。
3.2.10 SINGLE 接口
此接口为联机保护和内部 24V 电源输出接口。
INTERLOCK：
（端口：（5）INTERLOCK + -- （6）COM）短路有效。
本机的联机锁定信号，默认用短路跳线短接。断开时本机不允许启动测试。
DC 24V 电源：
（端口：（1，2）24V--（3，4）GND）。
输出电压为 18.5VAC 整流输出，无稳压功能，用于指示灯等的控制电源需要，建议用户使用时总电
流<500mA。
3.3 多通道模块说明
多通道输出是在仪器下部附加的一个内置高压转接模块。
通过多通道输出模块，元件的多个待测试点可以和仪器的多个通道一次连接。在测试过程中，仪器
根据用户设定，控制通道开关，将相应端口连接到耐电压测试端，实现可控测试。
这样测试的特点是客户可以通过测试夹具实现快速连接，测试过程不用切换接口，使测试安全可
靠。
测试连接示意如下：
A 类多通道导通测试说明
由于接触检查功能的需要，本公司在以上多通道的基础上新增了端口双线版本。型号为后缀加 A 标识。
双线端口版本的每个通道端口有两根引线输出，其中插头较粗的为测试时的高压引出线；插头较细的
为测试时的电流采样引出线。两线之间内置有 1MΩ以上电阻，作为端口自检判定标准。
一般使用情况必须将两线短路作为一个端口使用，如果测试电流通过内置电阻，将损坏内置电阻，且
引起测试数据限流错误。
在接触检查模式（CK 功能）时：同一端口的两根测试线，必须与被测件同一导体的两个触点分别连接，
仪器检测端口是否导通，确认元件是否安装到位。
TH9310/20 系列仪器用户手册 Ver2.5
仪器面板概述◇3-5
3.4 仪器性能概述
TH9320 可以提供 5kVAC/20mA 耐电压、6kVDC/10mA 耐电压、绝缘电阻测试。
TH9320A 可以提供 5kVAC/20mA 耐电压、6kVDC/10mA 耐电压测试。
TH9320B 可以提供 5kVAC/20mA 耐电压测试。
TH9310 可以提供 5kVAC/10mA 耐电压、6kVDC/5mA 耐电压、绝缘电阻测试。
TH9310A 可以提供 5kVAC/10mA 耐电压、6kVDC/5mA 耐电压测试。
TH9310B 可以提供 5kVAC/10mA 耐电压测试。
仪器的原理结构：高压模块是一个 DA 基准、可控正弦发生器、AB 类功放、40～600Hz 高压变压器
升压，输出电压闭环控制。
DA 基准：保证输出电压幅值可控。
可控正弦发生器：在交流输出时可以设定工作在 50 或 60Hz，不再受线电压限制；
线性功放：电压波形的失真度小，控制简单可靠性高。
40～600Hz 高压变压器升压：针对 DC 和绝缘电阻测试的电源纹波大的问题，测试仪器产生 600Hz
交流电源，整流后形成直流电压做为电源，保证了直流电源纹波远小于以前的调压器型老耐电压仪。
输出电压闭环控制：保证负载调整率很小，测试数据可靠。
仪器的软件相关：多参数连续测试、多样的上位机控制功能。
TH9310/20 系列不仅可以独立的进行交流耐电压测试、直流耐电压测试、绝缘电阻测试，而且可以通
过测试文件的项目设定，进行多项目顺序测试。
TH9310/20 系列都配有 HANDLER、RS-232C、USB，使得仪器能适应多种不同的需要高安全性和可
靠性的自动测试系统。
特点：
■ 四个测试功能—交流耐电压测试，直流耐电压测试，绝缘电阻测试，开短路检测
TH9310、TH9320 提供交、直流耐电压测试和绝缘电阻测试。
TH9310A、TH9320A 提供交、直流耐电压测试。
TH9310B、TH9320B 提供交流耐电压测试。
所有仪器都有开短路检测功能。
当连上负载，通过编辑测试文件仪器能连续的进行多参数测试。
■ 多通道功能
TH9320-S4/S8 是在 TH9320 基础上，增加 4/8 个程控扫描通道。配合合适的测试治具，可以实现元件
的程控快速连接，大大加快多参数测量的测试速度。
同时可以实现两个功能
1、组合成 TH90010 测试系统：可以和 TH2882AS 实现联机，借用耐电压通道实现匝间耐电压测试的
可切换。同时可编程实现耐电压和匝间耐电压顺序测试能力。
2、完美的接触检查（节点连接检查 CK）：用两个通道同时连接一个节点做导通测试，实现仪器到节
点连接可靠性测试。
TH9310/20 系列仪器用户手册 Ver2.5
仪器面板概述◇3-6
■ 两种测试功率选择
TH9320 系列的高压模块是 AB 类功率放大电路和一个 100VA 的高压变压器，实现 AC、5kV/20mA 的
输出；DC、6kV/10mA 的输出。波形的失真度小于 3％。
TH9310 系列的高压模块是 AB 类功率放大电路和一个 50VA 的高压变压器，实现 AC、5kV/10mA 的
输出；和 DC、6kV/5mA 的输出。波形的失真度小于 3％。
如果客户为连续电流输出，为了保证仪器的可靠性，在大于 60％额定输出电流以上工作时最大输出时
间为 60 秒。60％～40％额定输出电流以内请客户注意限制连续工作时间。40％额定输出电流以下可
以保证连续工作。

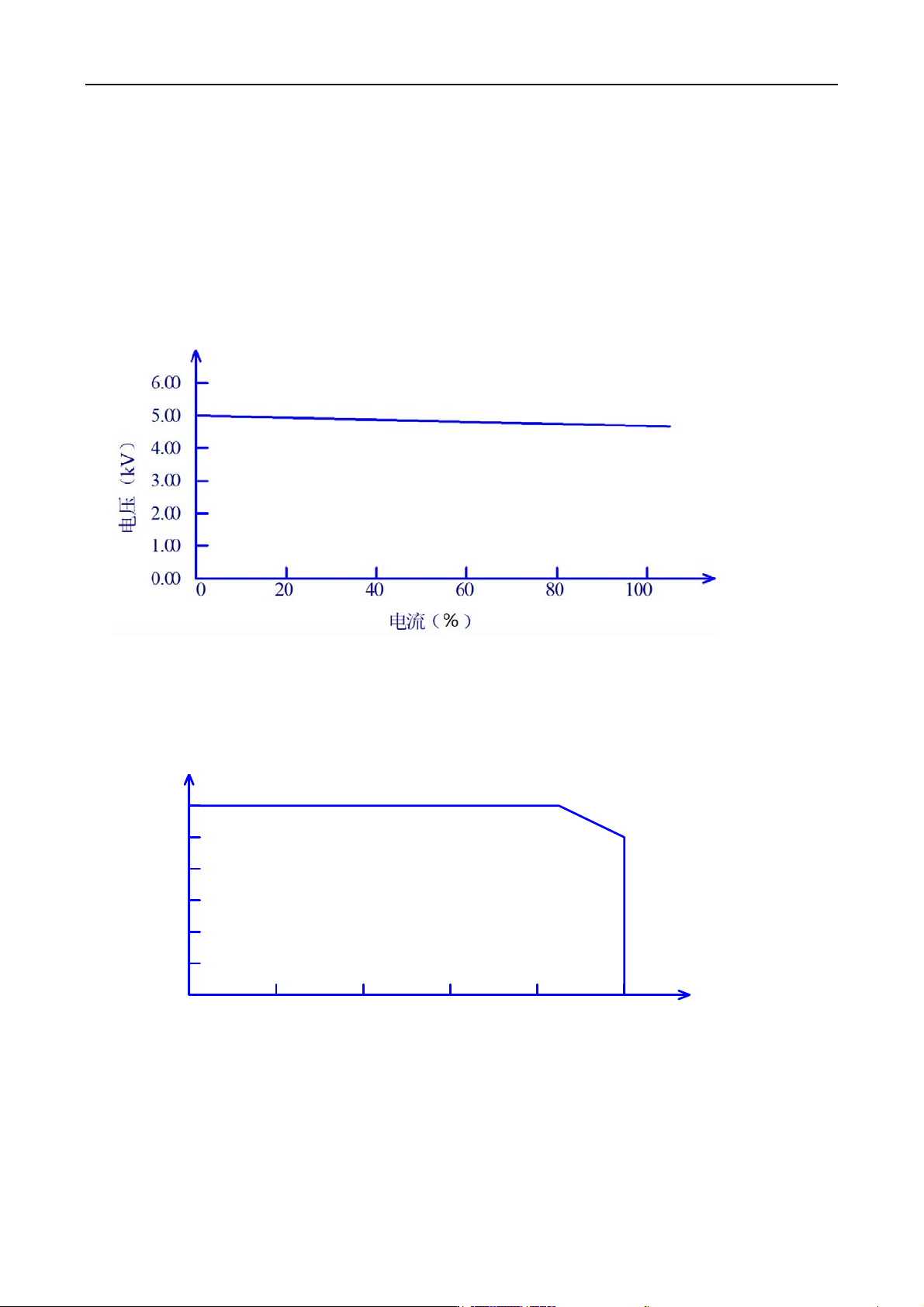

图 3-3 交流电压负载调整率
■ 直流耐电压测试 6kV/10mA（TH9320/A）6kV/5mA（TH9310/A）
TH9310/20 系列能提供宽的电压范围（最大输出直流 6kV）的直流耐电压测试。600Hz 的频率硬件
的自动电压调整，电压负载调整率≤1%+10V。
图 3-4 TH9320/A 直流电压输出范围
■ 绝缘电阻测试 0.050kV 到 1.000kV（1V 的分辨率）/0.1MΩ 到 10.0GΩ，最大额定电流 TH9320 为
10mA，TH9310 为 5mA。
绝缘电阻测试范围：
电压小于 500V 时：0.1MΩ ~ 1GΩ 精度为 ±[10% 读数 + 5个字]
0.00
1.00
2.00
3.00
4.00
5.00
电压（
kV
）
6.00
0246810
电流（
m
A
）
