TH9310/20 系列仪器用户手册 Ver2.5
基本操作◇4-13
4.3.4 OS 开短路检测测试参数设定。设定界面如下：
测量设置
GET
F1
步骤： 01/01
参数 OS
开路： 10 % 标准： NONE
F2
短路： OFF
F3
F4
F5
Message
图 4.3.4 OS 设定界面示意
开短路检测（OS）测试参数说明如下：
开路 OPEN： 10%～100%
STEP：1%
开路判定阙值和标准值的百分比
短路 SHRT： OFF～100%～500%
STEP：10%
短路判定阙值和标准值的百分比
标准 STAN： 以前的标准值 采样的标准值必须小于 10nF(注)
GET 获得当前的分布参数做为标准
注：1、当光标在标准值（上图）位置时，（F1）功能键位置显示（GET）。
2、此时按下（F1）功能键，仪器进入标准值采样状态。采样时仪器会输出 100V 电压在 100 毫秒内
自动获得流过被测件的电流。（GET 时有电压输出请注意安全）
3、此处仪器显示的电容值并不是实际电容值，而是采样到的电流经阻抗转换后的值，应该与测试端
间实际安装的电容近似。（采样到的电流不仅仅是电容产生的）
OPEN SHORT 值设定：
OPEN 值大于仪器没有连接被测件的值，小于连接被测件的最小值。
SHORT 值大于连接被测件的最大值，小于有其他有短路问题的值。
例：以 3 线圈电感为例：1-2 间电容约 300P，1-3 间电容约 200P，2-3 间可能短路。
1、确认开路值：不连接被测件 GET：STAN=100P。
2、确认标准值： GET多个被测件连接测试数据，记录数据范围：STAN=350P~450P，取平均。
3、确认短路值：短路 2-3，GET 数据范围：STAN=550P~650P。
参数设定计算：
1、对标准数据取平均设定 STAN=400P
2、OPEN 值：下限＝100P/400P=25%，OPEN 上限＝350P/400P=88%。建议取 60％
3、SHORT：下限＝450P/400P=112%，上限＝550P/400P=138%建议取 130％。
开路值 被测标准值
被测变动范围
损坏值
标准点 损坏点开路点
下限点 上限点
OPEN 范围
SHORT 范围
被测变动范围 被测变动范围
下限点上限点零点
TH9310/20 系列仪器用户手册 Ver2.5
基本操作◇4-14
4.3.5 MF 多路辅助控制设定。设定界面如下：
此功能仅在多通道类仪器存在，用于与匝间耐压仪器配合，构成 TH90010 系统。
构成 TH90010 系统
测量设置
扫描：
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8
ON
F1
步骤： 01/01
参数 MF
采集： OFF
OFF
F2
F3
F4
F5
Message
图 4.3.4MF 设定界面示意
开短路检测（MF）测试参数说明如下：
扫描 SCAN： 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 可控输出通道 8 路
红色 红该路接高压端
绿色 绿该路接测试端
采集 WAVE： ON 按照当前 SCAN 值，接通多路通道。方
便外接设备做性能测试。
OFF 断开多路通道
注：非多通道模式仪器无此功能
此功能为多通道耐电压仪的一个辅助功能，是为了实现类似 TH90010 测试
系统连接。使测试系统能完成耐电压和匝间耐电压连续测试的功能。
仪器打开 CK 功能时，此功能自动关闭。
TH9310/20 系列仪器用户手册 Ver2.5
基本操作◇4-15

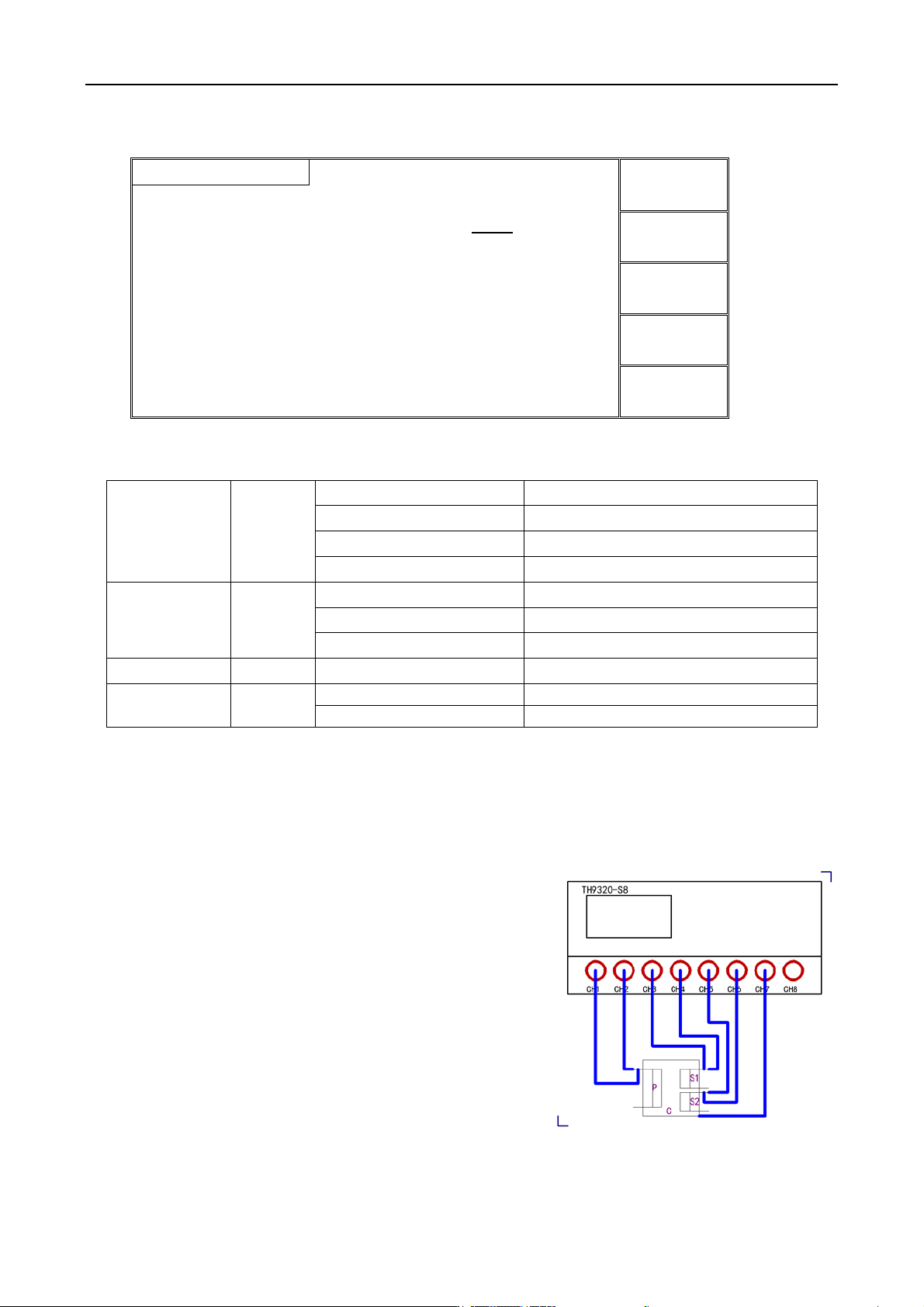

4.3.6 CK 回路接触检查。设定界面如下：
多通道模式仪器的辅助功能，此功能必须在系统界面打开。此功能打开后会覆盖，
MF
测试界面。
测量设置
扫描：
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8
++
F1
步骤： 01/01
参数 CK
电压： 0.050 kV 电流： 1.000 mA
+
F2
-
F3
- -
F4
输入 F5
Message
图 4.3.4CK 设定界面示意
回路接触检查（CK）测试参数说明如下：
扫描 S4/S8 SCAN： 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 可控输出通道 8 路
红色 红该路接高压端
绿色 绿该路接测试端
白色 关闭该路忽略
扫描 S4A/S8A SCAN： 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 可控输出通道 8 路
红色 打开该路需要 CK 检查
白色 关闭该路忽略
电压 VOLT：
0.050～0.200kV 直流耐电压测试电压值
电流 LOW
60uA～10.00mA 直流耐电压电流下限值
60uA～5.00mA 直流耐电压电流下限值
注：
1
、 一般使用时仅需要更改测试通道即可。如果绕组直流电阻超过
10k
需要更改测试电流。
2
、 此功能为多通道耐电压仪的一个辅助功能，是为了实现接触检查。
3
、
A
型为单通道接触检查，不设定高低端。打开的通道仪器自动顺序接触测试。
4
、
A
型的同一通道测试导线间连接有
1M
电阻，耐电压
300V
。
S4/S8
例：有两个副边的变压器耐电压测试
1
、 为了防止错误连接引起接触检查误判，建议如下连接。
2
、 分别对
CH1-2
，
CH3-4
，
CH5-6
使用
CK
功能测试。
3
、 进行其他的耐电压测试时，认为
CK
的两端用相同设置。
S4A/S8A
测试以上变压器时。
1
、
用于接触检查的测试端，两根引线连接产品的一个引脚。
CK
中打开对应端口即可。
2
、
不使用接触检查的端口，必须短接两根引线作为一个测试端
使用。
注意：
CK
检查的连接点，为被测件一个引脚的两个不同的接触点，引线间绝缘不小于
1M
。
