TH9310/20 系列仪器用户手册 Ver2.5
◇4
5.1SCPI 指令集...........................................................................................................................................................5‐3
5.2DISPLAY 子系统命令集..........................................................................................................................................5‐3
5.3FUNCTION 子系统命令集......................................................................................................................................5‐4
5.3.1FUNCtion
子系统命令集主要用于设定仪器测试功能的测试参数。
........................................................5‐4
5.3.2PROG
功能命令集
..........................................................................................................................................5‐5
5.3.3
步骤功能查询指令
.......................................................................................................................................5‐5
5.3.4ACSetup
功能命令集
.....................................................................................................................................5‐5
5.3.5DCSetup
功能命令集
.....................................................................................................................................5‐8
5.3.6IRSetup
功能命令集
....................................................................................................................................5‐10
5.3.7OSSetup
功能命令集
...................................................................................................................................5‐12
5.4SYSTEM 子系统命令集........................................................................................................................................5‐14
5.5MMEM 子系统命令集........................................................................................................................................5‐18
5.6 其它控制命令集................................................................................................................................................5‐18
第 6 章 附录........................................................................................................................................................6‐1
6.1 TH9320 系列/TH9310 系列型号与规格...........................................................................................................6‐1
6.1 TH9310/20 发货清单..........................................................................................................................................6‐4
6.2 仪器系统升级步骤说明：..................................................................................................................................6‐5
6.3 仪器版本修改记录..............................................................................................................................................6‐6
TH9310/20 系列仪器用户手册 Ver2.5
安装使用◇1-1
第1章 安装使用
本章讲述当您收到仪器后必须进行的一些检查，在安装使用仪器之前必须了解和具备的条件。
1.1 安全使用注意事项
在使用仪器时一定要遵守下面的规则：
■ 不要在可燃的空气中使用该仪器
为了防止燃烧或者爆炸，不要在酒精、稀释剂和其它可燃性材料附近，也不要在这些气体浓度高的空气
中使用该仪器。
■ 避免仪器暴露在高温和直接日照的地方
不要把仪器放在发热或者温度激烈变化的地方。
仪器使用温度范围：5℃到+35℃
仪器储藏温度范围；-20℃到+60℃
■ 避免潮湿的环境
不要把仪器放在锅炉、湿润器或者有水的高湿度的环境下。
仪器使用湿度范围：20%到 80%RH（不允许有露水凝结）
仪器储藏湿度范围；小于 90%RH（不允许有露水凝结）
凝结可能引起电路无法正常工作。必须等环境完全干燥了才能使用仪器。
■ 不要把仪器放在有腐蚀气体的环境中
不要在有腐蚀气体象硫酸、雾或者类似的东西的环境中使用仪器。这可能会腐蚀导线、连接器，形成隐
患或者连接缺陷，会导致故障、失效甚至是火灾。
■ 不要在多灰尘的环境下使用该仪器
泥土和灰尘会引起电子器件短路或者火灾。
■ 不要在通风很差的地方使用该仪器
该仪器有强制的风冷散热系统。要提供足够的空间给侧面和后面的风口，保证空气流通。
■ 不要在倾斜的表面或者摇动的地方使用该仪器
如果把仪器放在一个不水平的表面或者摇动的地方，仪器就有可能滑落，损坏仪器。
■ 不要在有强烈磁场或者电场效应的地方使用该仪器
在有强烈磁场或者电场的地方使用该仪器，电磁脉冲会引起仪器故障产生火灾。
■ 不要在敏感的测试设备和接受设备附近使用该仪器
如果在本仪器的附近使用这些设备，被测件失效击穿产生的噪声也许会影响这些设备。超过 3kV 的测
试电压，测试线间的电场会电离空气产生电晕，在测试线之间产生大量的 RF（射频）带宽的干扰。为
了减少这种影响，确保测试线之间的距离足够远。
另外，保持测试线远离导电表面（特别是尖鋭的金属末端）。
1.2 移动时的注意要点
当要移动该仪器或者运输时，注意以下的防范措施：
■ 在移动前，关掉电源开关
在电源开关开着的状态下进行移动会导致电击和损坏。
■ 在移动前，要断开所有的连接线
没有断开线缆移动仪器也许会导致连接线的损坏，或者搬动过程中摔落仪器。
TH9310/20 系列仪器用户手册 Ver2.5
安装使用◇1-2
1.3 连接交流电源线（250VAC 10A）
电源线是本公司随仪器一起提供的。
不要使用非本仪器上标配的交流电源线。
连接顺序
１．确定供电电源是在仪器的线电源范围内。
２．确定仪器保险丝标称值，保险丝盒安装位置正确（电源档）。
３．确定仪器的电源开关关断。
４．连接交流电源线到后面板的 AC LINE（交流电源线）端。
５．请使用附带的交流电源线，或者有足够资格的专业人员选择的交流电源线。
６．插入交流电源插座。
1.4 接地
△警告：确保该仪器连接到电气地（安全地，大地）。
如果输出到接到外围设备或者是附近的商业电线输出中转的大地，没有和大地直接连接，那仪器的
外壳可能带有非常高的电压，变的非常危险。
该仪器是Ⅱ类设备（设备除了基本的绝缘外有保护地被保护不触电）。但是，如果没有正确的接地
仍然有触电的可能。
为了确保安全，请务必保证仪器接地。
至少选择下面两种可用的方法中的一个去接地：
１．电源线连接到一个单相三线电源插座上。（请确保插座接地线是可靠连
接大地的）

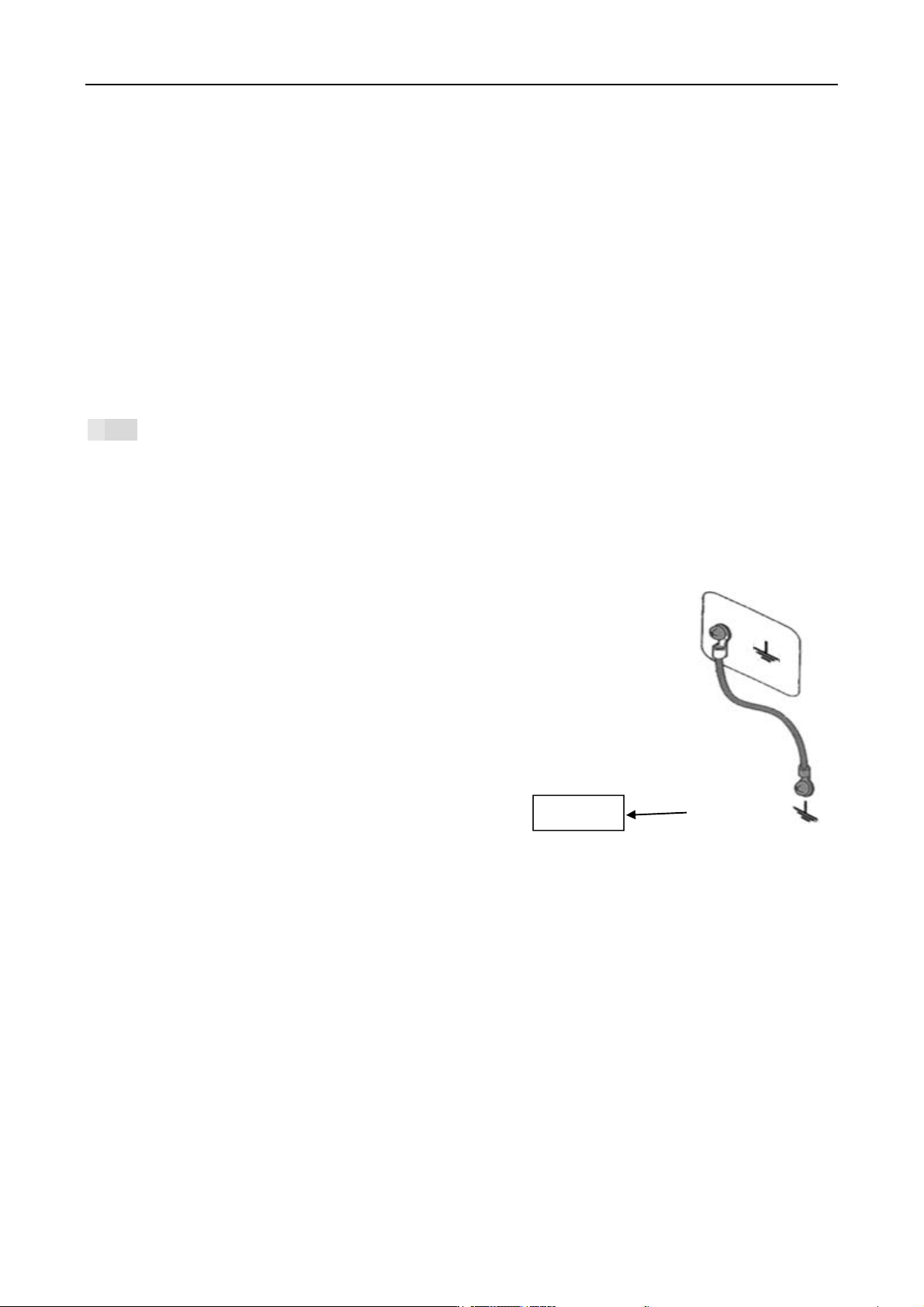

２．把后面板的接地端，通过接地导线连接到接地排。可靠连接到大地。让
专门的工程师选择、制作、并安装该接地连接线。以确保接地连接正确
可靠。
接地铜排
