1 Montageanleitung Option Lange Leiterplatte SIPLACE HF-Serie / X-Serie / D3 Lange Leiterplatte
Ausgabe 02/2007
16
: Fixieren Sie Kabel und Luftschläuche so, daß sie an keinem beweglichen Teil wie Breitenver-
stellung, Hubtisch etc. scheuern.
1
: Schliessen Sie sämtliche geöffneten Kabelkanäle in beiden BBs.
: Montieren Sie die Schutzabdeckungen der Kabelkanäle in beiden BBs.
: Montieren Sie die Hubtischplatten in beiden BBs.
1
: Schliessen Sie sämtliche Schutzeinrichtungen.
: Schalten Sie den Bestückautomaten am Hauptschalter ein.
1
1.5.4 Justierung der Stoppereinheiten
: Stellen Sie die Transportbreite auf 200 mm ein.
: Schalten Sie die Laserlichtschranke über die E/A-Funktionen im SITEST (siehe Kapitel 1.7)
ein.
: Fahren Sie die Stopper über die E/A-Funktionen aus.
: Kontrollieren Sie das Maß 160 mm mithilfe der Einstellehre.

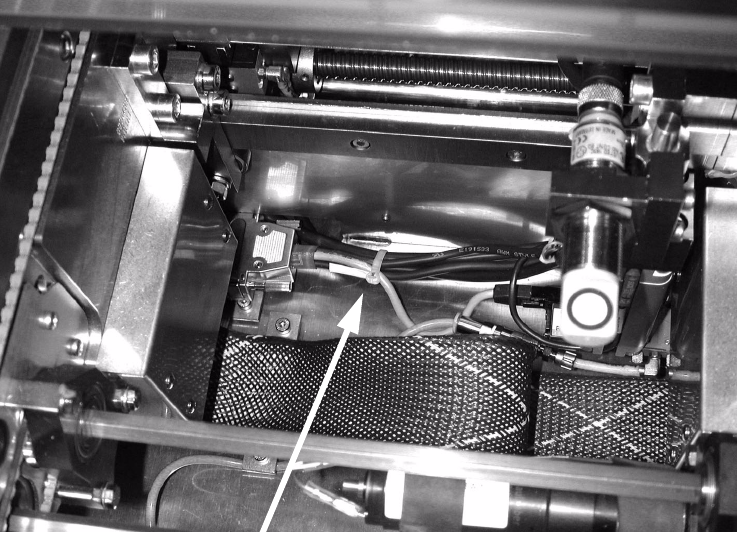

Kabel und Schläuche fixieren
Lange Leiterplatte 1 Montageanleitung Option Lange Leiterplatte SIPLACE HF-Serie / X-Serie / D3
Ausgabe 02/2007
17
: Legen Sie die Einstellehre in den Transport ein und schieben Sie sie gegen den Stopper.
Die Lehre muss am Stopper und an der festen Transportwange anliegen.
1
1
: Kontrollieren Sie, ob der Laserstrahl auf der gesamten Vorderkante der Einstelllehre zu sehen
ist. Sollte dies nicht der Fall sein, justieren Sie den Stopper so, daß der Laserstrahl sichtbar
wird.
Lösen Sie dazu die Befestigungsschrauben des Stoppers, richten Sie ihn aus und ziehen die
Schrauben wieder an.
1

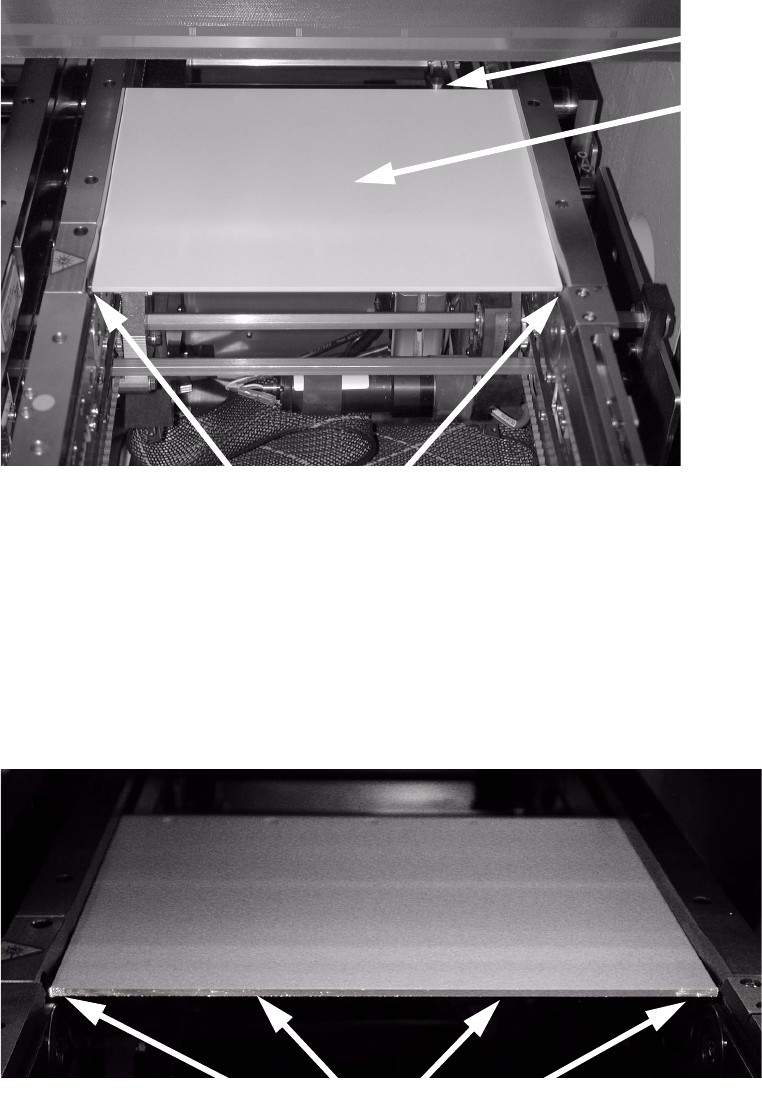

Einstelllehre
Stopper
Laserlichtschranken
Laserpunkte müssen sichtbar sein
1 Montageanleitung Option Lange Leiterplatte SIPLACE HF-Serie / X-Serie / D3 Lange Leiterplatte
Ausgabe 02/2007
18
So sollte die Einstelllehre nicht in der Lichtschranke liegen, weil deren Strahl einseitig unterbro-
chen ist: 1
1
1
: Justieren Sie alle Stopper an allen Transportspuren.
1
Die Justierung muss nach jedem Aus- und Einbau der Stoppereinheit durchgeführt werden. 1
1
1
1.6 Änderungen im SITEST
Die Option muss im SITEST nicht ausgewählt werden. Sie wird durch das Anstecken auf der Um-
setzplatine automatisch erkannt. 1
1
Der Strahl strahlt nicht
an der Einstellehre
entlang.
