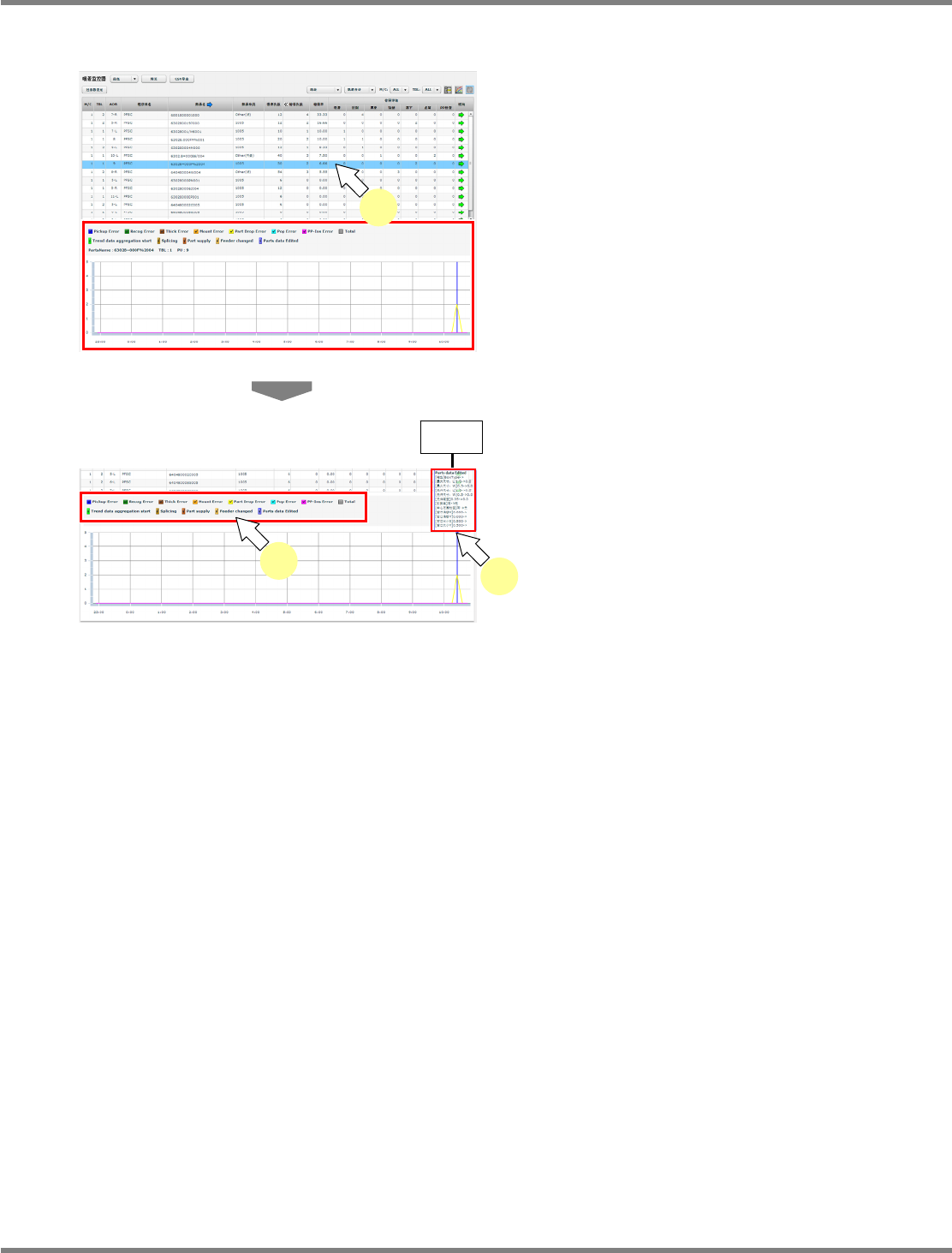

③ 错误图表的显示方法
1
点击显示在吸着监控器画面上的元件
纪录。
将在画面下方上显示错误图表。
2
可通过复选框选择各图表的显示
/
非
显示。
3
将光标对准各图表。
将通过提示框显示每个时间的错误数据以及元
件更换内容等的详细数据。
3-4049
1
3-4050
2
3
提示框
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
Page 3-56 EJM5DC-MB-03L-17
错误图表的详细

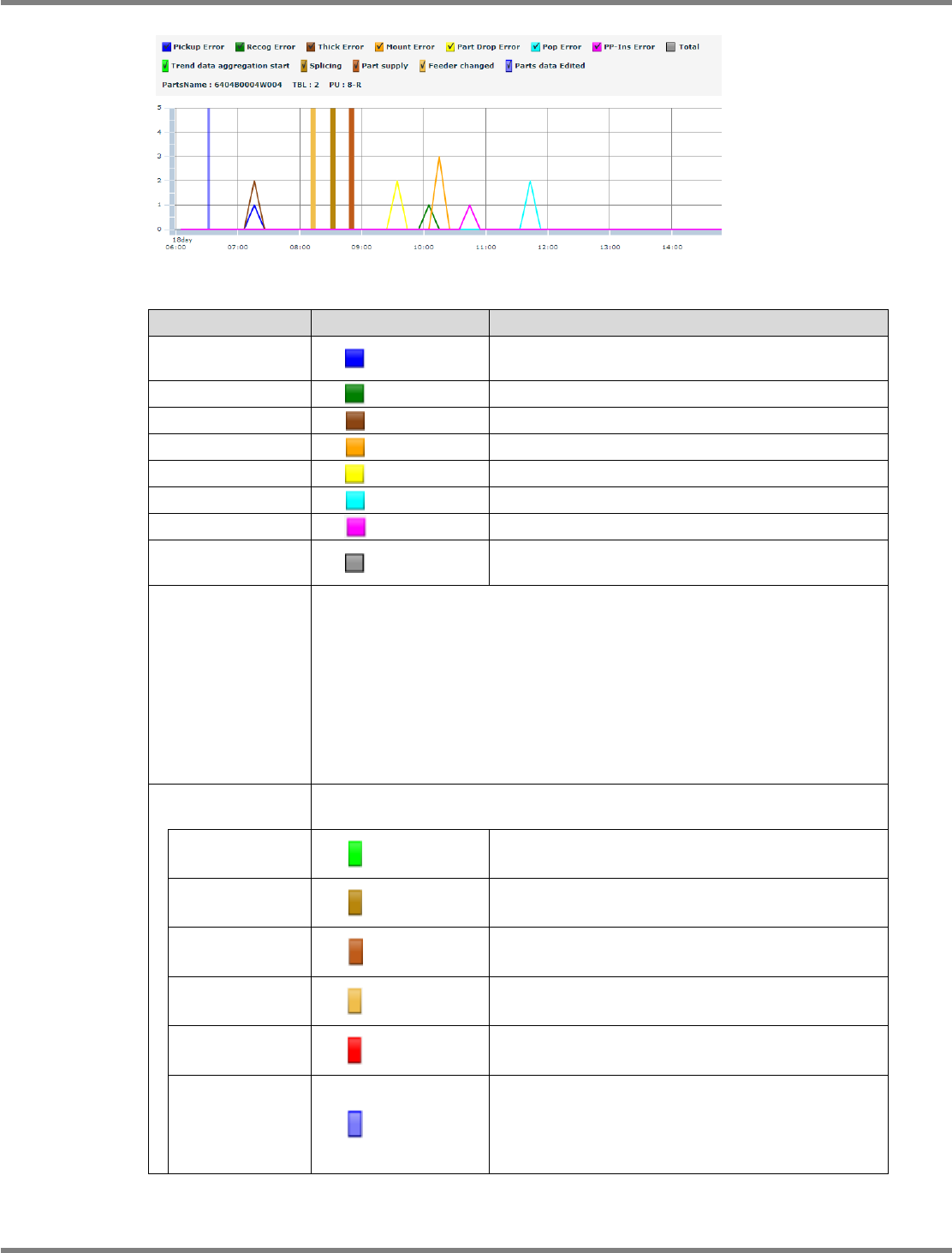

在错误图表中，显示下述信息。
信息
色
说明
‘Pickup Error’
蓝色
显示吸附错误次数。为未吸附模式时，将显示
‘No
Pickup’
。
‘Recog Error’
绿色
显示识别错误次数。
‘Thick Error’
棕色
显示厚度错误次数。
‘Mount Error’
橘黄色
显示贴装错误次数。
‘Part Drop Error’
棕色
显示落下错误次数。
‘Pop Error’
浅蓝色
显示转印单元落下错误次数。
‘PP-Ins Error’
红紫色
显示吸着前检查错误次数。
‘Total’
黑色
显示合计次数。在未吸附模式下，将显示
‘Error
Total’
。
信息
显示下述信息。
•
供料器时
Parts Name : “
元件名
”
TBL : “
工作台
”
PU : “PU”
•
贴装头时
无显示
•
更换器时
Nozzle Name : “
吸嘴编号
”
Tooltip
以光标对准图表，即会显示提示框
(
参照前页
)
。
在提示框中显示以下信息。
‘Trend data
aggregation start’
绿色
开始总计倾向数据
‘Splicing’
浅棕色
拼接
(
在简易显示下，将以
“
红色
”
显示
)
‘Part supply’
棕色
卷盘更换
(
在简易显示下，将以
“
红色
”
显示
)
‘Feeder changed’
浅茶色
供料器交换
(
在简易显示下，将以
“
红色
”
显示
)
‘Nozzle changed’
红色
吸嘴交换
‘Parts data
Edited’
蓝色透过
编辑元件数据。
• [ “
项目名
” ] “
数据
1”
“
数据
2”
“
数据
3”
･･･
当点击了元件数据编辑线时，将在弹出对话框中显示
元件编辑履历。
3-4051
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
EJM5DC-MB-03L-17 Page 3-57

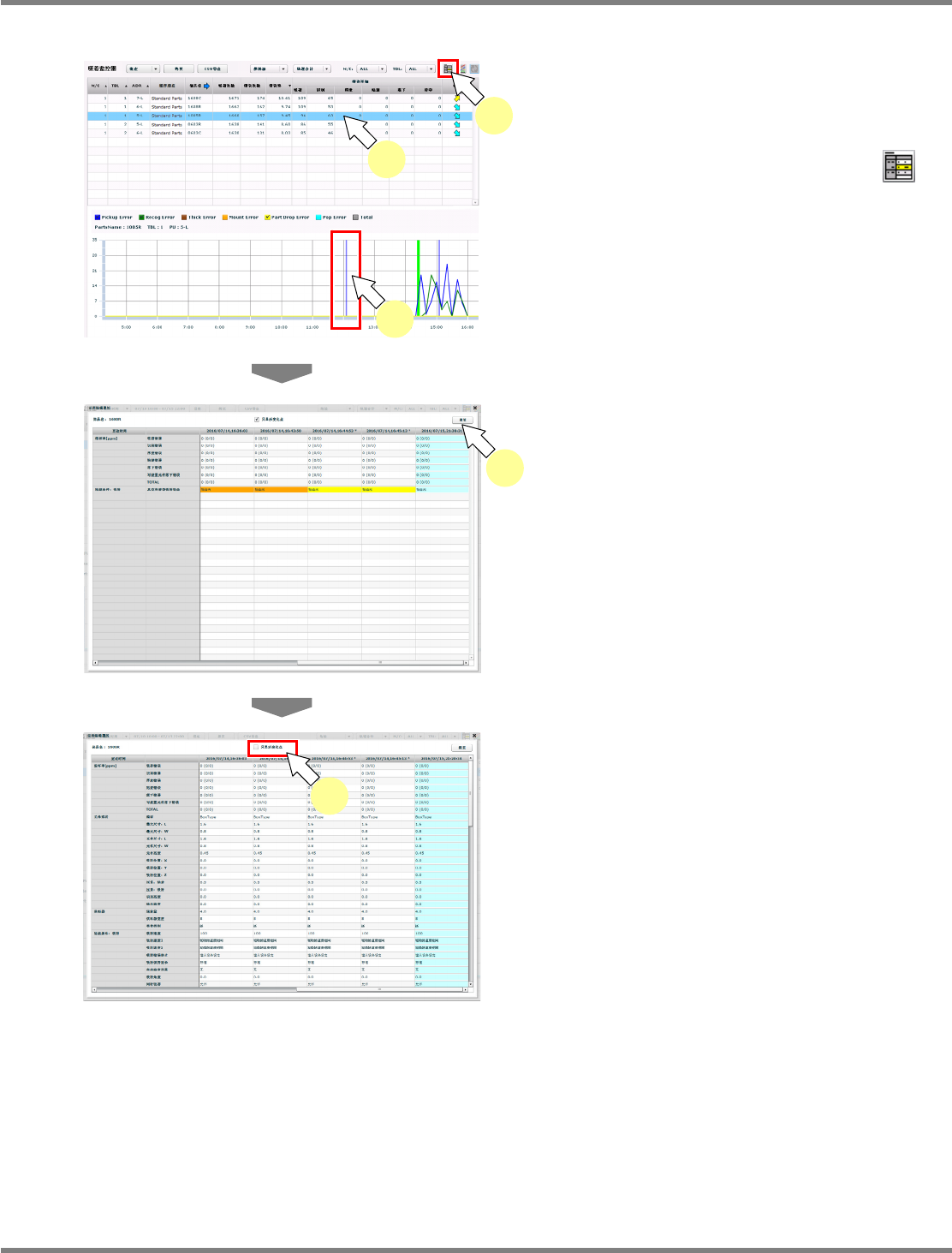

④ 元件编辑履历的显示方法
