NPM X / NPM / AM / VM LNB 3.5 实际信息表示 EJM5DC-MB-03L-17 Page 3-77 A) 负荷计测信息的备份 按下 [ 备份 ] 按钮，将汇总负荷计测信息的关连文件 后压缩，然后下载到用户指定的 保护场所。 1 按 [ 备份 ] 。 将显示确认对话框。 2 按 [ 是 ] 。 将显示备份进展状况的对话框。 完成了备份文件的准备后，将显示完 成了备份 的信息显示对话框。 3 按 [ …
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
Page 3-76 EJM5DC-MB-03L-17
1.

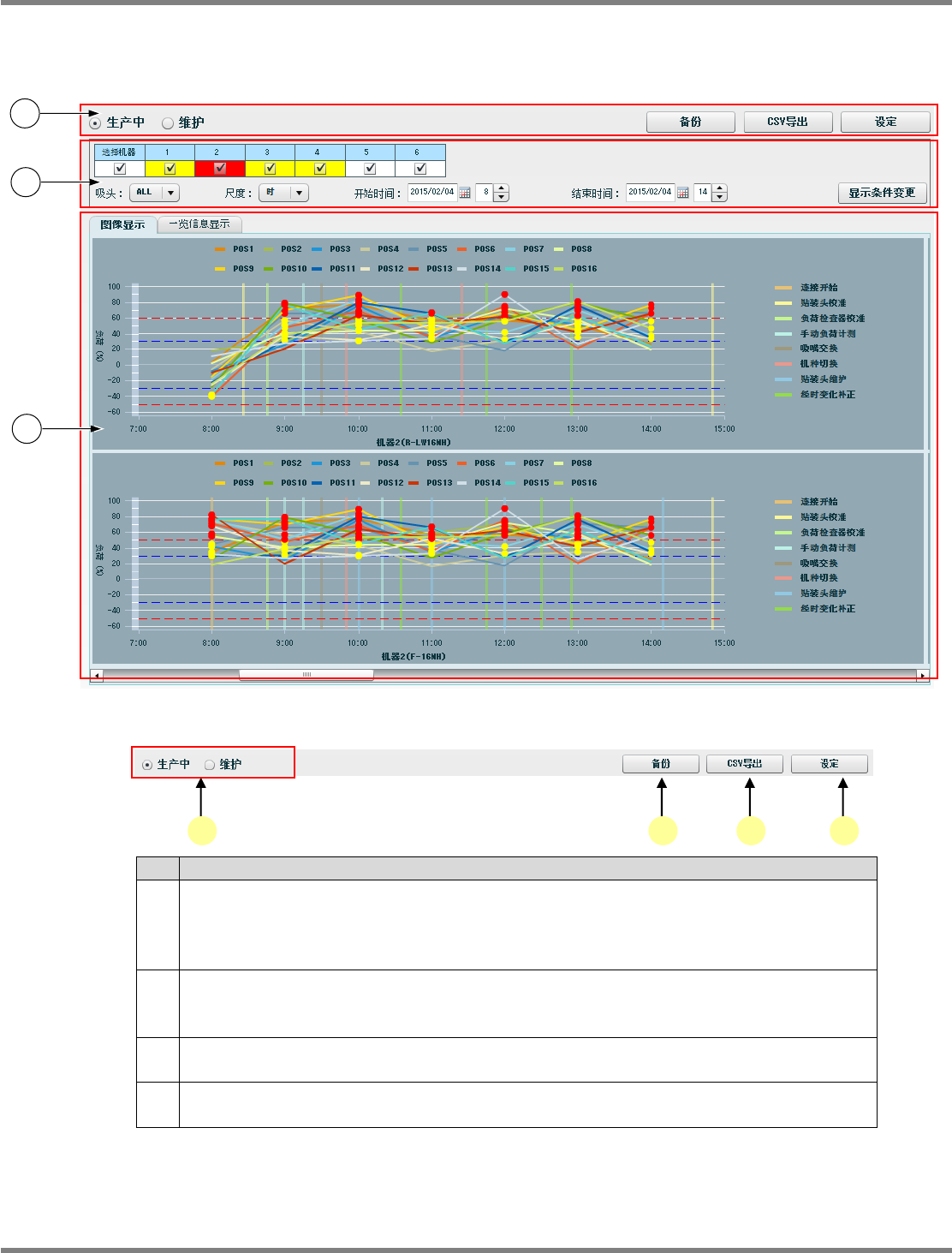

负荷计测信息的显示画面
在这个画面上，显示以吸头单位进行生产中的、或者处于维护中的负荷计测信息。
① 吸头部
说明
a
数据显示的切换
在‘生产中
’
和
’
维护
’
中切换。
(
画面显示时的默认选择值
:
生产中
)
在‘生产中
’
下，显示在生产中通过自动实施的负荷计测所计测到的负荷信息。
在
‘
维护
’
下，显示在维护中通过手动实施的负荷计测所计测到的负荷信息。
b
[
备份
]
汇总负荷计测信息的关连文件后压缩，然后下载到用户指定的保护场所。
请参照后述的
“A)
负荷计测信息的备份
”
。
c
[CSV
导出
]
通过选择条件，将所有吸头的负荷计测信息导出到
CSV
文件。
d
[
设定
]
显示设定画面。请参照后述的
“2.
设定画面
”
。
3-5071
1
2
3
3-5072
a
b c d
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
EJM5DC-MB-03L-17 Page 3-77
A)
负荷计测信息的备份
按下
[
备份
]
按钮，将汇总负荷计测信息的关连文件后压缩，然后下载到用户指定的保护场所。
1
按
[
备份
]
。
将显示确认对话框。
2
按
[
是
]
。
将显示备份进展状况的对话框。
完成了备份文件的准备后，将显示完成了备份
的信息显示对话框。
3
按
[
是
]
。
将负荷检测信息的关连文件下载到用户指定的
路径上。
按
[
否
]
，将删除为备份准备的压缩文件。
3-5075
3-5073
1
2
3-5076
3
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
Page 3-78 EJM5DC-MB-03L-17
② 负荷信息的搜索
说明
a
选择机器
通过生产线构成选择生产机器。
*1
通过
‘
选择机器
’
下的复选框，可选择或解除全部生产机器的选择。
*2
为清楚显示负荷检测结果的整体示意图，在生产设备编号的复选框中添加背景颜色。
1)
在负荷计测值中，既没有警告也没有
NG
时，背景颜色为白色。
2)
在负载计测值中虽然有警告，但是没有
NG
时，背景颜色为黄色。
3)
在负载计测值中有
NG
时，背景颜色为红色。
b
吸头
:
吸头通过
‘ALL’
、
‘F’
、
‘R’
指定。
(
默认选择值
: ALL)
1)
选择了
‘ALL’
时，将显示选择机器的
Front
侧和
Rear
侧的负荷计测信息。
2)
选择了
‘F’
时，将只显示选择机器的
Front
侧的负荷计测信息。
3)
选择了
‘R’
时，将只显示选择机器的
Rear
侧的负荷计测信息。
c
尺度
:
尺度通过
‘
日
’
、
‘
时
’
、
‘
分
’
指定。
(
默认选择值
:
时
)
1)
选择了
‘
日
’
时，在图表上显示以天为单位的负荷计测信息。
(
最多
30
天
)
2)
选择了
‘
时
’
时，在图表上显示以小时为单位的负荷计测信息。
(
最多
7
天
)
3)
选择了
‘
分
’
时，在图表上显示以分钟为单位的负荷计测信息。
(
最多
1
天
)
d
开始时间
:
日期的选择
:
通过
[
]
的日历指定开始时间的日期。
1)
尺度为
‘
日
’
时，默认值为
30
天前的日期。
2)
尺度为
‘
时
’
时，默认值为
7
天前的日期。
3)
尺度为
‘
分
’
时，默认值为
1
天前的日期。
时的选择
:
选择开始时间的小时。
*
只在对尺度选择了
‘
时
’
或
‘
分
’
时显示。
分的选择
:
选择开始时间的分钟。
*
只在对尺度选择了
‘
分
’
时显示。
e
结束时间
:
日期的选择
:
通过
[
]
的日历指定结束时间的日期。
*
默认值为当前的日期。
时的选择
:
选择结束时间的小时。
*
只在对尺度选择了
‘
时
’
或
‘
分
’
时显示。
分的选择
:
选择结束时间的分钟。
*
只在对尺度选择了
‘
分
’
时显示。
f
[
显示条件变更
]
通过选择条件，对负荷计测信息进行搜索。
3-5077
a
b c d
e
f
