NPM X / NPM / AM / VM LNB 4.4 详细设定 EJM5DC-MB-04L-18 Page 4-39 4.4.10 APC 设置 在这里，进行 APC 的设置。 使用 APC 功能，需要 APC 系统的选购件。 1 从菜单中选择 ‘ 详细设定 ’ 的 ‘APC 设 置 ’ 。 将显示 <APC 设置 > 画面。 2 设定各种信息后，点击 [ 决定 ] 。 ■设定信息 • ‘MFB 其他公司 AO…
NPM X / NPM / AM / VM
LNB
4.4
详细设定
Page 4-38 EJM5DC-MB-04L-18

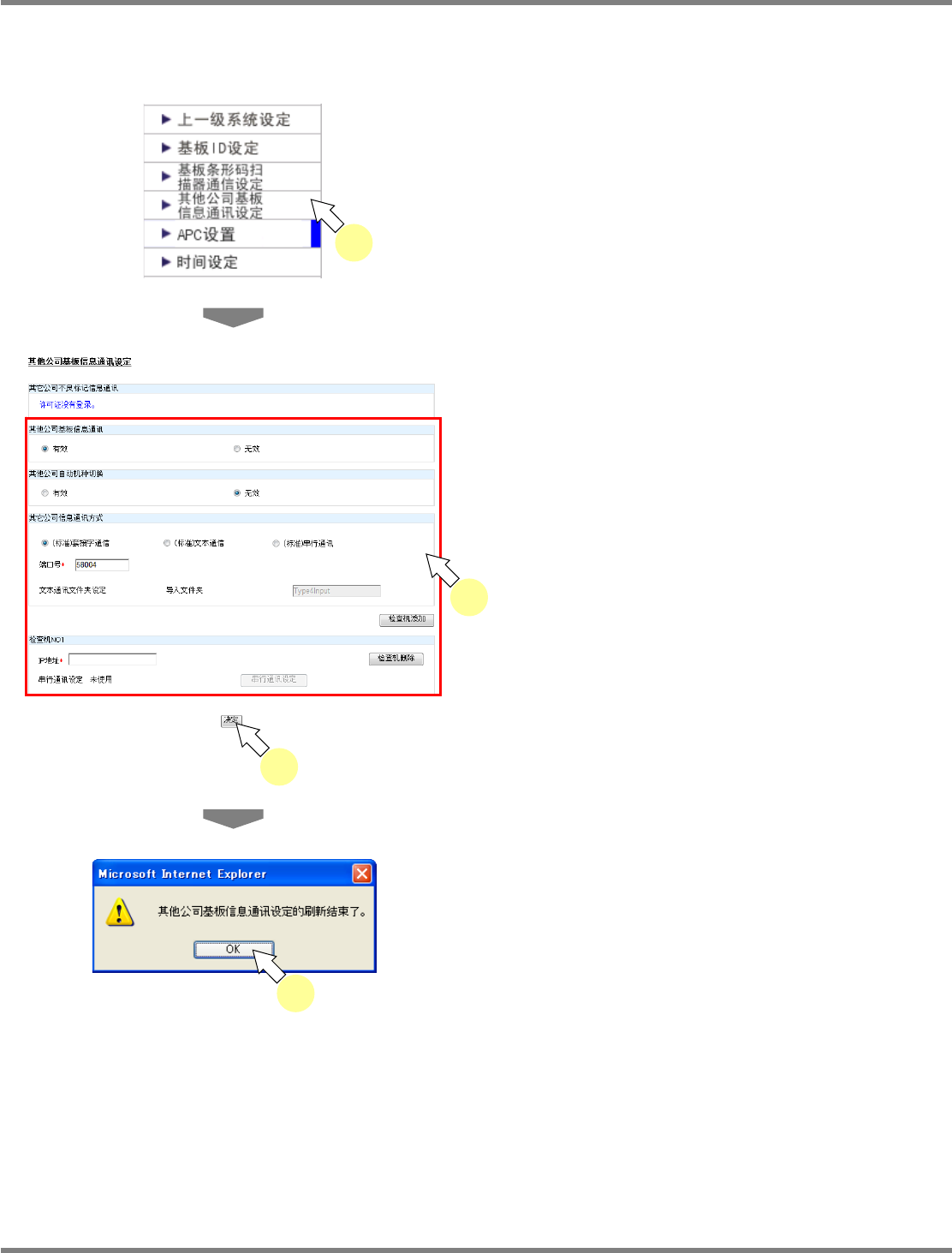

4.4.9
其他公司基板信息通讯设定
在这里，进行其他公司基板信息通讯的设定。
1
从菜单中选择
‘
详细设定
’
的
‘
其他公
司基板信息通讯设定
’
。
将显示
<
其他公司基板信息通讯设定
>
画面。
2
设定各种信息后，点击
[
决定
]
。
设定的信息
• ‘
其他公司基板信息通讯
’
的
‘
有效
’
或
‘
无效
’
• ‘
其他公司自动机种切换
’
(
只在选择套接字通信时
)
•
通讯方式
‘
其他公司信息通讯方式
’
等等
3
点击
[OK]
。
4-3032
1
4-3061
2
2
4-3037
3
NPM X / NPM / AM / VM
LNB
4.4
详细设定
EJM5DC-MB-04L-18 Page 4-39

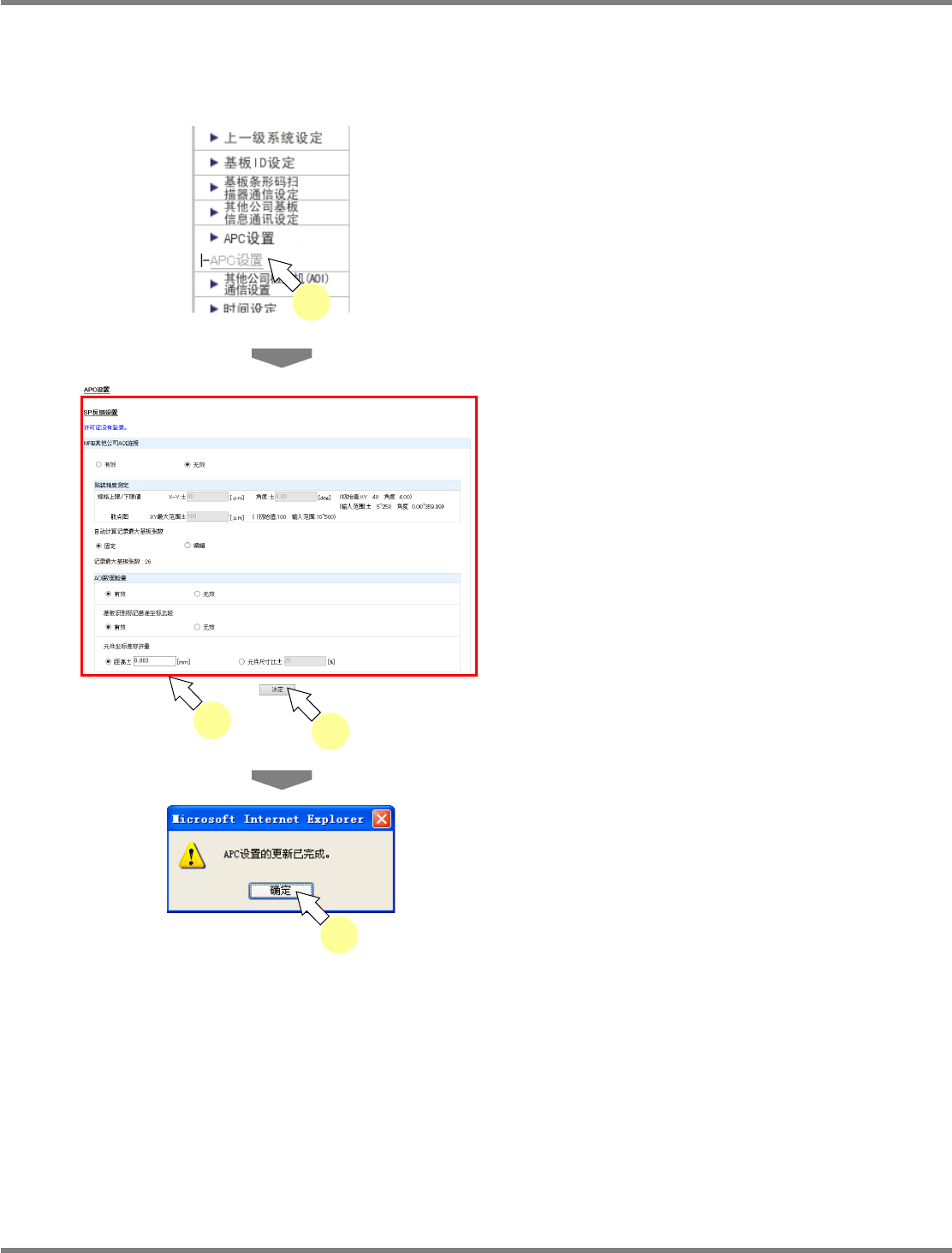

4.4.10 APC
设置
在这里，进行
APC
的设置。
使用
APC
功能，需要
APC
系统的选购件。
1
从菜单中选择
‘
详细设定
’
的
‘APC
设
置
’
。
将显示
<APC
设置
>
画面。
2
设定各种信息后，点击
[
决定
]
。
■设定信息
• ‘MFB
其他公司
AOI
连接
’
的
‘
有效
’
、
‘
无效
’
• ‘
贴装精度测定
’
的各个项目
• ‘
自动计算纪录最大基板张数
’
的
‘
固定
’
、
‘
编
缉
’
• ‘AOI
数据检查
’
的
‘
有效
’
、
‘
无效
’
• ‘
基板识别标记基准坐标比较
’
的
‘
有效
’
、
‘
无
效
’
• ‘
元件坐标差容许量
’
的
‘
距离±
[mm] ’
、
‘
元件
尺寸比±
[%] ’
3
点击
[
确定
]
。
1
4-23-001
2
2
4-3040
3
NPM X / NPM / AM / VM
LNB
4.4
详细设定
Page 4-40 EJM5DC-MB-04L-18
NPM
／
AM
反馈设置项目
1
NPM
／
AM
反馈项目的说明如下所示
:
项目 说明
MFB
其他公司
AOI
连接
设定
APC-MFB
2
功能。
有效／无效 选择
‘
有效
’
，贴装后其他公司检查机
(AOI)
的
MFB
功能转为有效。
贴装精度测定 输入在
APC-MFB
精度显示器上使用的设定值。
规格上限／下限值
以±μm 输入规格上限／下限的 X-Y 的值。
角度 以±deg 输入规格上限／下限的角度值。
散点图 以±μm 输入 XY 最大范围。
自动计算纪录最大基板张数
对
MFB
关连文件保存对象的基板张数的自动计算方法进行设
定。
*
这个项目只在
FA
计算机为第三代之后且登录用户为客服人员
(pfsc
用户
)
时显示。
固定
隐藏纪录最大基板张数的输入项目，然后显示纪录最大基板张数
的显示项目。
编缉
隐藏纪录最大基板张数的显示项目，然后显示纪录最大基板张数
的输入项目。
纪录最大基板张数
显示、输入纪录最大基板张数。根据纪录最大基板张数自动计算
内容的不同，可否输入发生变化。
AOI
数据检查
对
AOI
数据检查的有无进行设定。
有效／无效
在选择
‘
有效
’
之后，以下的检查项目转为有效。
基板识别标记基准坐标
比较
对基板识别标记基准坐标比较的有无进行设定。
有效／无效
在选择
‘
有效
’
之后，基板识别标记基准坐标比较转为有效。
元件坐标差容许量
输入数据检查时的坐标差阈值。
距离
以±
mm
输入数据检查时的坐标差阈值。
元件尺寸比
以元件尺寸的±
%
输入数据检查时的坐标差阈值。
1:
本功能不支持
AM
。
2:
所谓的
APC-MFB
，是指将贴装后其他公司检查机
(AOI)
的检查结果通知给机器，然后执行贴装
补正的功能。
