NPM X / NPM / AM / VM LNB 3.5 实际信息表示 Page 3-120 EJM5DC-MB-03L-17 印刷后检查不良图画面 ① ‘ 基板搜索 ’ ‘ 批量名 ’ : 请下拉组合框选择，或直接使用键盘 输入搜索基板的批量名称。 点击 [ 搜索 ] ， 将会获取与所指定批量相链接的基板序列号一览、 基板条形码一览后 设定进下拉组合框。 ‘ 基板序列号 ’ : 请下拉组合框选择，或直接使用键盘 输入搜索基板的序…
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
EJM5DC-MB-03L-17 Page 3-119
3.5.6
检查不良图
-
印刷后检查
NPM-TT
、
NPM-TT2
、
NPM-WX
、
NPM-WXS
、
AM100
以及
VM
系列没有配置检查头，因此无法
使用本功能。

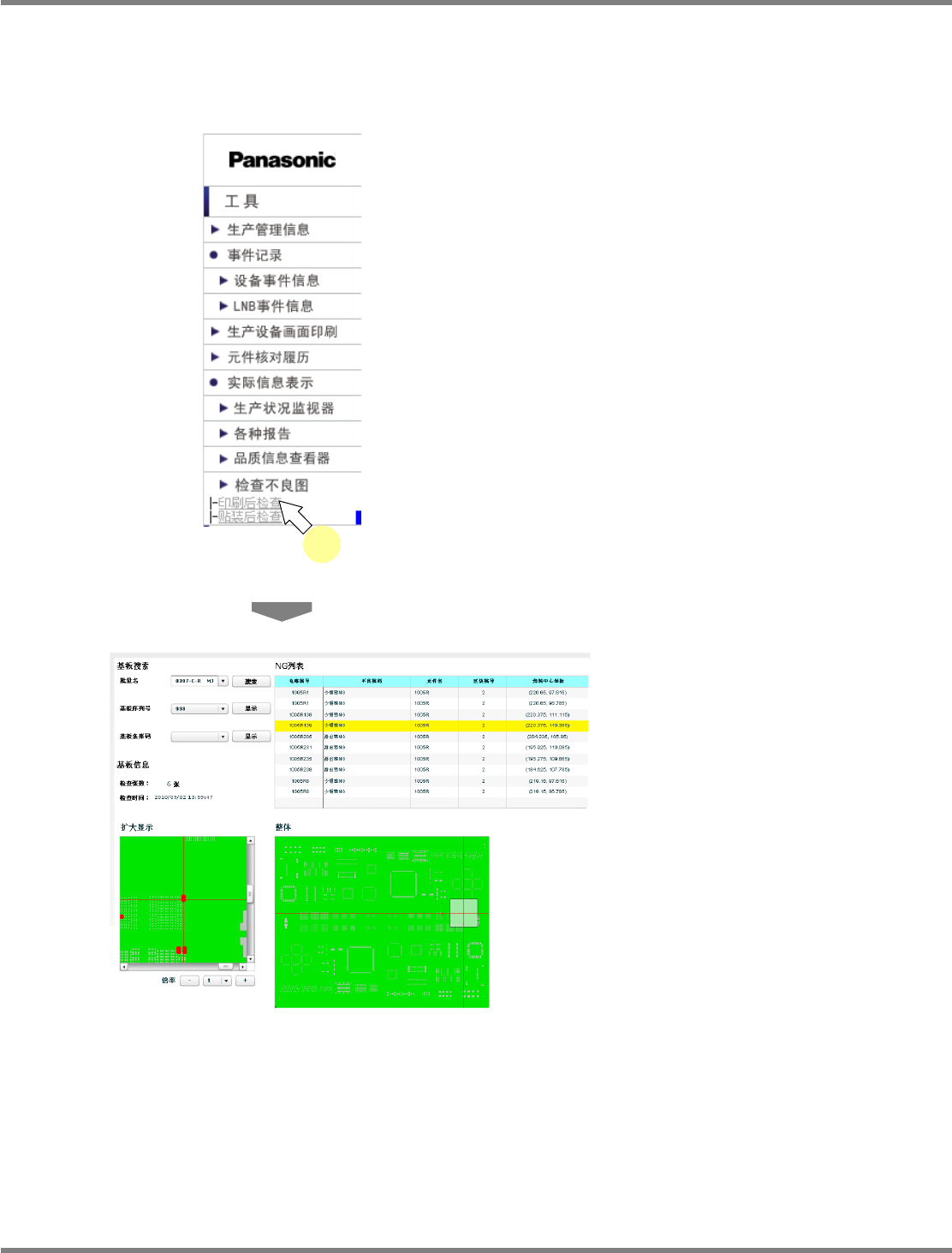

1
从菜单中选择
‘
实绩信息显示
’
的
‘
检查
不良图
-
印刷后检查
’
。
将显示印刷后检查不良图。关于显示内容、操
作，请参阅下一页之后的说明。
3-5047
1
3-5043
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
Page 3-120 EJM5DC-MB-03L-17

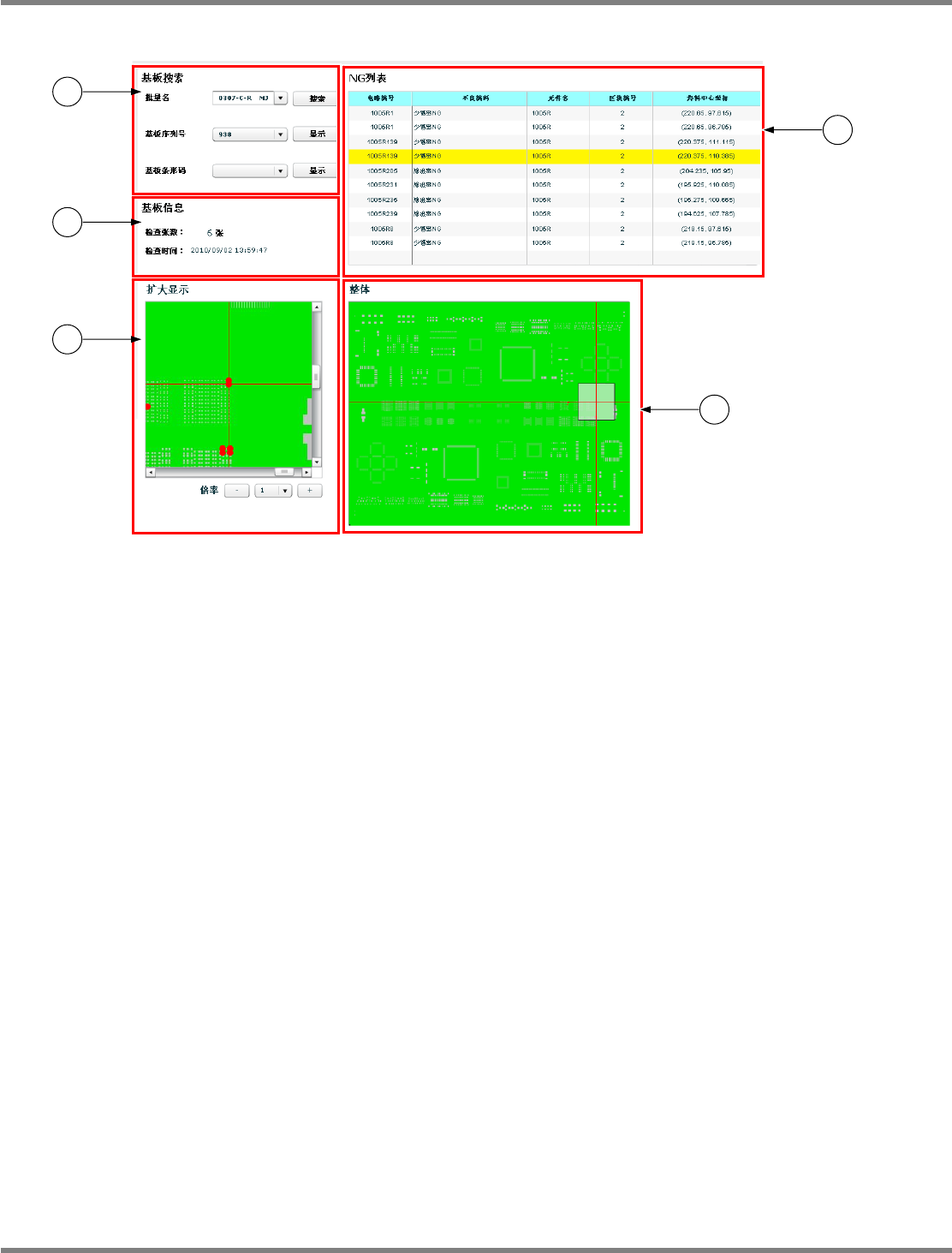

印刷后检查不良图画面
①
‘
基板搜索
’
‘
批量名
’ :
请下拉组合框选择，或直接使用键盘输入搜索基板的批量名称。
点击
[
搜索
]
，将会获取与所指定批量相链接的基板序列号一览、基板条形码一览后
设定进下拉组合框。
‘
基板序列号
’ :
请下拉组合框选择，或直接使用键盘输入搜索基板的序列号。
点击
[
显示
]
，将会在
NG
一览中显示所指定基板序列号的
NG
信息。同时，在扩
大显示、整体显示区域中显示该基板的意向图。
‘
基板条形码
’ :
请下拉组合框选择，或直接使用键盘输入搜索基板的条形码。
点击
[
显示
]
，将会在
NG
一览中显示所指定基板条形码的
NG
信息。同时，在扩大
显示、整体显示区域中显示该基板的意向图。
②
‘
基板信息
’
‘
检查张数
’ :
显示所指定的基板属于第几张的检查。
‘
检查时间
’ :
显示所指定基板的检查时刻。
3-5043
1
2
4
3
5
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
EJM5DC-MB-03L-17 Page 3-121
③
‘NG
列表
’
显示所选择基板序列号、基板条形码的
NG
信息。
如果选择行，背景颜色将会发生变化，并在所选择元件的相应部位上，以扩大显示、整体显示方式
来显示十字线。
NG
列表的显示项目一览
项目
说明
电路编号
使用
NG
判定焊盘的电路编号。
不良编码
NG
判定的内容。
元件名
与
NG
判定焊盘相链接元件的名称。
区块编号
使用
NG
判定焊盘的区块编号。
焊料中心坐标
NG
判定焊盘的中心坐标。
④
‘
扩大显示
’
这是在基板搜索所指定的基板序列号、基板条形码的扩大示意图。被判定为
NG
的焊料，将以红圈
显示。点击
[
＋
]
、
[
－
]
，能够变更倍率。能够指定的倍率为
1/4
、
1/2
、
1
、
2
、
4
倍。
⑤
‘
整体
’
这是在基板搜索所指定的基板序列号、基板条形码的整体示意图。被判定为
NG
的焊料，将以红圈
显示。整体显示形式为以四角显示扩大显示区域。能够使用鼠标来扩大、缩小、移动这个区域。
