NPM X / NPM / AM / VM LNB 3.5 实际信息表示 Page 3-90 EJM5DC-MB-03L-17 诊断结果的比较画面 说明 a 诊断项目 * 请选择诊断项目。 b 比较数据 c 参照值 ( 最小值、最大值 ) d 全数据的最大值、最小值、平均值 e 贴装头的吸嘴 No. f 计测结果 g 贴装头的每个吸嘴 No. 的最大值、最小值、平均值 3-5054 a f e d g b c f e d g b c
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
EJM5DC-MB-03L-17 Page 3-89
2.

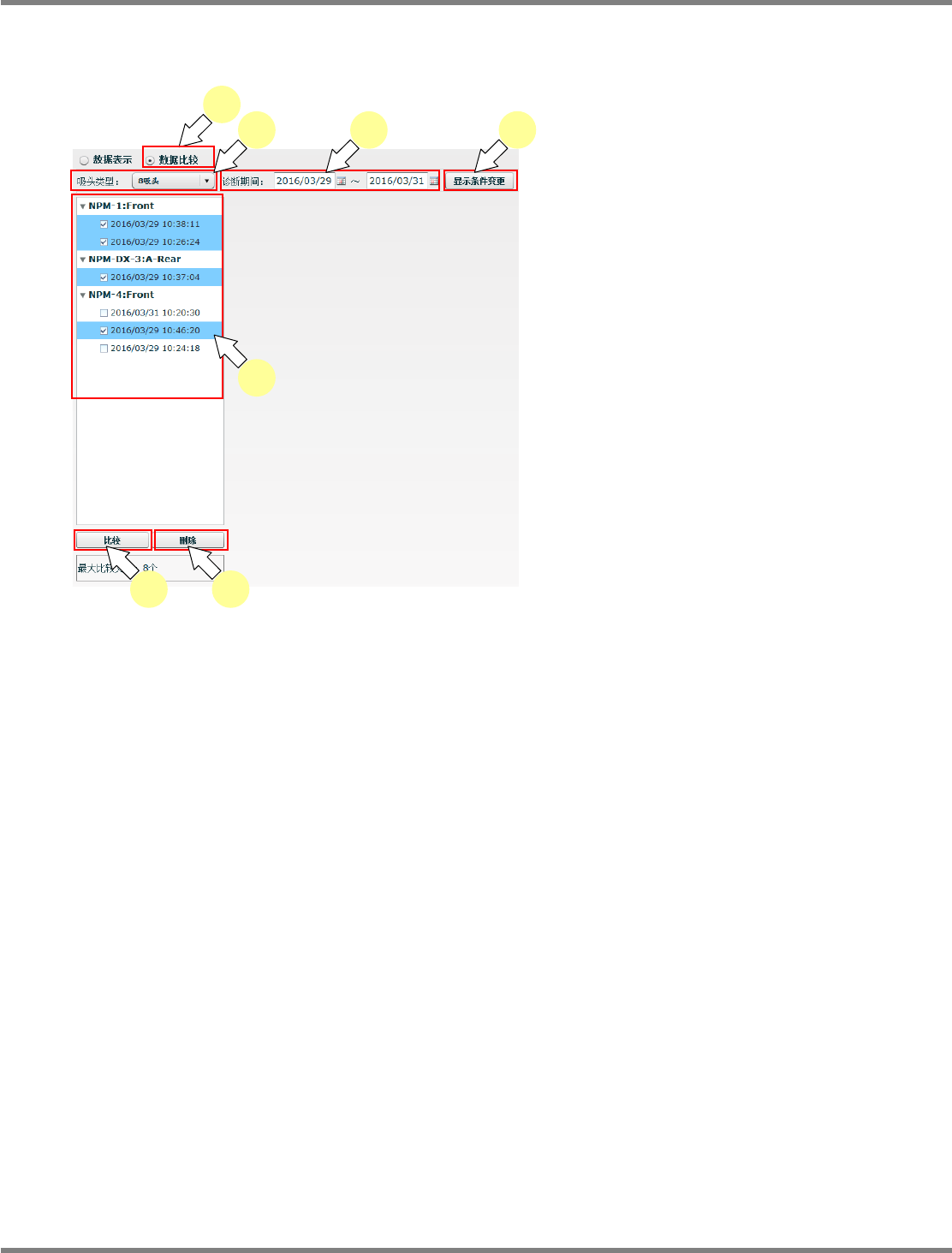

诊断结果的比较
可对每个诊断项目进行比较。
(
在相同类型的贴装头下，最多可对
8
个贴装头进行比较
)
1
点击
[
数据比较
]
。
2
选择吸头类型。
3
选择期间。
4
点击
[
显示条件变更
]
。
5
选择想要比较的数据。
6
选择
[
比较
]
。
将显示诊断结果比较画面。
7
点击
[
删除
]
。
将删除所选择的数据。
3-5053
1
2
3 4
6 7
5
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
Page 3-90 EJM5DC-MB-03L-17
诊断结果的比较画面
说明
a
诊断项目
*
请选择诊断项目。
b
比较数据
c
参照值
(
最小值、最大值
)
d
全数据的最大值、最小值、平均值
e
贴装头的吸嘴
No.
f
计测结果
g
贴装头的每个吸嘴
No.
的最大值、最小值、平均值
3-5054
a
f
e
d
g
b
c
f
e
d
g
b
c
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
EJM5DC-MB-03L-17 Page 3-91
3.
参照值
(
判定参数
)
的变更
贴装头的每种类型都存在参照值
(
最大值、最小值
)
。
在这里，对变更参照值
(
最大值、最小值
)
的初始值的步骤进行说明。
1
点击
[
设定
]
。
2
选择想要变更的贴装头类型。
3
变更初始值。
点击
[
默认值
]
，将变更到所选择贴装头类型的默
认参照值。
4
决定变更项目时，点击
[
决定
]
。
如果没有点击
[
决定
]
，将不能反映设定。
3-5055
2
3
1
4
