NPM X / NPM / AM / VM LNB 4.3 基板信息通讯设定 EJM5DC-MB-04L-18 Page 4-9 3 完成各种通讯设定后，点击 [ 决定 ] 。 将显示更新完毕的信息。 4 点击 [OK] 。 4-1017 3 4-1016 4
NPM X / NPM / AM / VM
LNB
4.3
基板信息通讯设定
Page 4-8 EJM5DC-MB-04L-18
4.3
基板信息通讯设定
在这里进行串行通讯的基板信息轨道
1
、轨道
2(
1)
的通讯设定。
1:
AM100
为单轨，因此无需进行轨道
2
的设定。
1
从菜单中选择
‘
基板信息通讯设定
’
。
将显示
<
基板信息通讯设定
>
画面。
2
进行第
1
轨道序串行通讯设定以及第
2
轨道序串行通讯设定
(
1)
。
关于设定项目的详细内容，请参考基板信息通
讯设定项目。
基板信息通讯设定项目
设定项目如下所示。
名称
说明
a
通讯
在串行通讯下的通讯设定。
‘
未使用
’ :
不进行串行通讯的基板信息通讯。
‘
前工序
’ :
当获取从打头
NPM
机器看起时的基板信息的装置位于前工
序时，设定这个项目。
b
超时
当发生无法处理的情形时，至中断处理为止的时间。
c
波特率
表示在
1
秒钟内执行了多少次调制、解调。
d
数据长度
通讯数据的长度。
e
奇偶校验检查
通过对通讯数据的最后位数附加数据错误检查用位数，可判断在通讯
数据中是否发生了错误。
‘
奇数
’ :
当存在两个通讯数据的
1
时，对最后的位数附加
1
。
‘
偶数
’ :
当通讯数据的
1
的数量存在两个时，对最后的位数附加
0
。
f
停止位长
为获取通讯数据的同步所需的位数长度。
g
流量控制
在数据通讯下，当接收侧的处理没有跟上时，为了防止数据获取的遗
漏，将转为在确认相互的数据接收
/
发送的同时，进行数据转送的设定。
与
CM602
机种进行通讯时，设定为
‘
无
’
。
h
发送终端控制
指定接收的通讯信息的终端控制代码。
‘CR + LF’ :
终端代码为
CR + LF
时
‘CR’ :
终端代码为
CR
时
‘LF’ :
终端代码为
LF
时
与
CM602
机种进行通讯时，设定为
‘CR + LF’
。
4-1001
1
4-1017
g h a b c d e f
NPM X / NPM / AM / VM
LNB
4.3
基板信息通讯设定
EJM5DC-MB-04L-18 Page 4-9

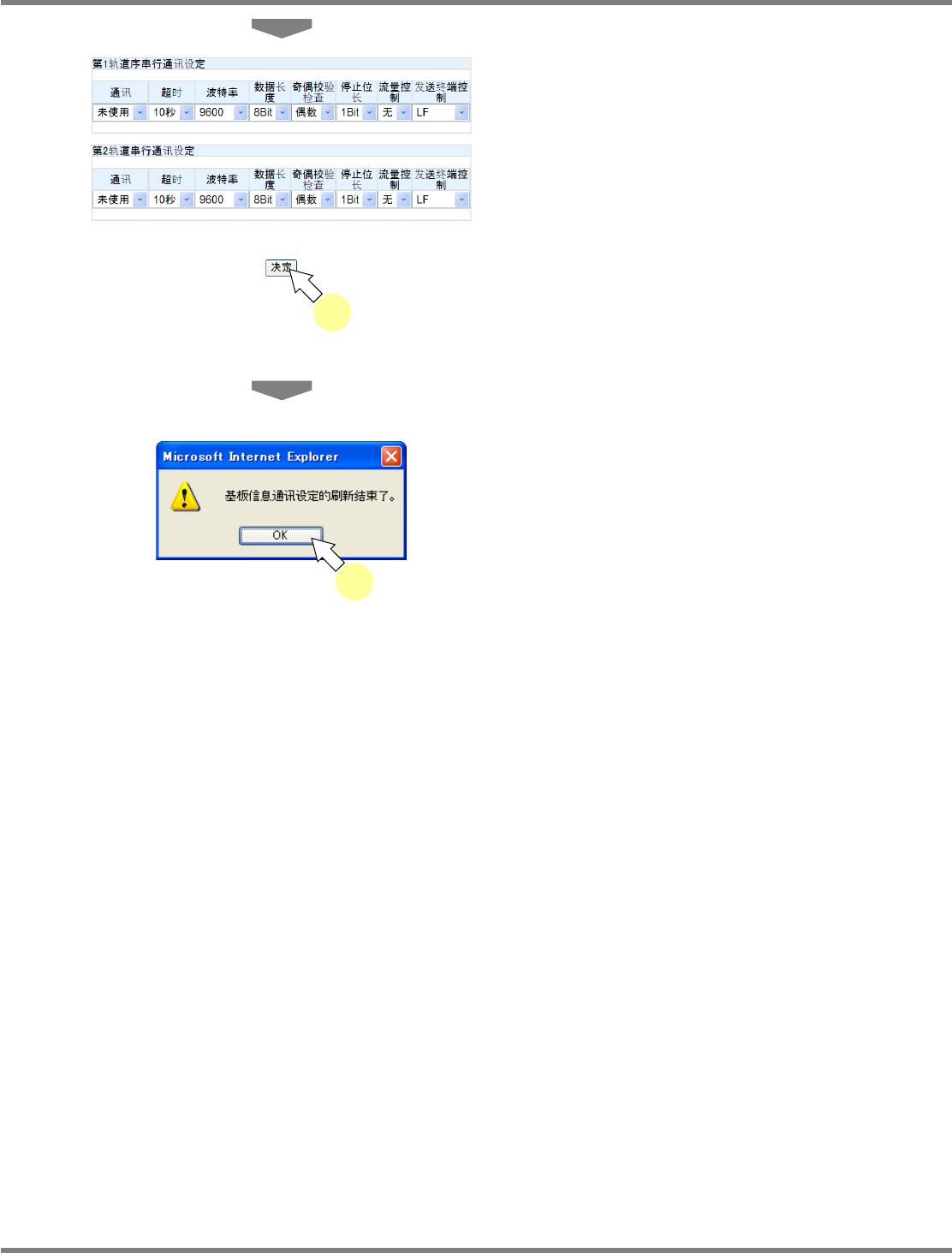

3
完成各种通讯设定后，点击
[
决定
]
。
将显示更新完毕的信息。
4
点击
[OK]
。
4-1017
3
4-1016
4
NPM X / NPM / AM / VM
LNB
4.4
详细设定
Page 4-10 EJM5DC-MB-04L-18
4.4
详细设定

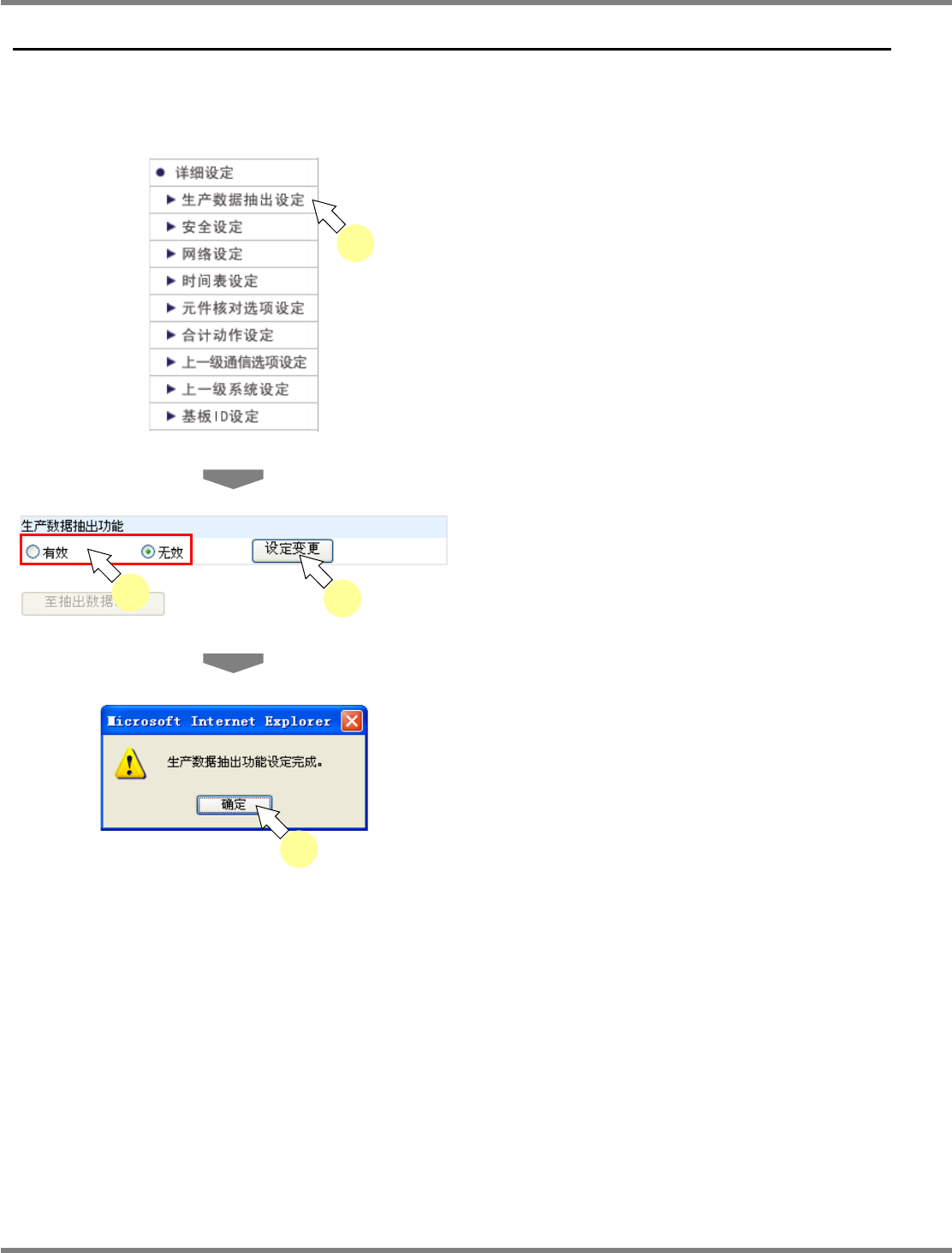

4.4.1
生产数据抽出设定
进行生产数据抽出功能的设定。
1
在菜单中选择
‘
详细设定
’
的
‘
生产数据抽
出设定
’
。
显示出
<
生产数据抽出设定
>
画面。
2
选择
‘
有效
’
或
‘
无效
’
，点击
[
设定变更
]
。
显示出生产数据抽出设定完成的信息。
3
点击
[
确定
]
。
4-3001
1
4-3002
2
2
4-3003
3
