NPM X / NPM / AM / VM LNB 3.5 实际信息表示 EJM5DC-MB-03L-17 Page 3-57 ④ 元件编辑履历的显示方法 1 在吸着监控器画面上， 点击所编辑元件 的纪录。 2 点击画面右上方的元件编辑履历 或错误图表内的元件数据编辑线 ( 蓝 色透过 ) 。 将显示 < 元件编辑履历 > 画面。 3 点击 [ 拷贝 ] 。 一览表被复制到剪切板上。 4 取消 ‘ 只显示变化点 ’ …
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
Page 3-56 EJM5DC-MB-03L-17
错误图表的详细
在错误图表中，显示下述信息。
信息
色
说明
‘Pickup Error’
蓝色
显示吸附错误次数。为未吸附模式时，将显示
‘No
Pickup’
。
‘Recog Error’
绿色
显示识别错误次数。
‘Thick Error’
棕色
显示厚度错误次数。
‘Mount Error’
橘黄色
显示贴装错误次数。
‘Part Drop Error’
棕色
显示落下错误次数。
‘Pop Error’
浅蓝色
显示转印单元落下错误次数。
‘PP-Ins Error’
红紫色
显示吸着前检查错误次数。
‘Total’
黑色
显示合计次数。在未吸附模式下，将显示
‘Error
Total’
。
信息
显示下述信息。
•
供料器时
Parts Name : “
元件名
”
TBL : “
工作台
”
PU : “PU”
•
贴装头时
无显示
•
更换器时
Nozzle Name : “
吸嘴编号
”
Tooltip
以光标对准图表，即会显示提示框
(
参照前页
)
。
在提示框中显示以下信息。
‘Trend data
aggregation start’
绿色
开始总计倾向数据
‘Splicing’
浅棕色
拼接
(
在简易显示下，将以
“
红色
”
显示
)
‘Part supply’
棕色
卷盘更换
(
在简易显示下，将以
“
红色
”
显示
)
‘Feeder changed’
浅茶色
供料器交换
(
在简易显示下，将以
“
红色
”
显示
)
‘Nozzle changed’
红色
吸嘴交换
‘Parts data
Edited’
蓝色透过
编辑元件数据。
• [ “
项目名
” ] “
数据
1”
“
数据
2”
“
数据
3”
･･･
当点击了元件数据编辑线时，将在弹出对话框中显示
元件编辑履历。
3-4051
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
EJM5DC-MB-03L-17 Page 3-57
④ 元件编辑履历的显示方法
1
在吸着监控器画面上，点击所编辑元件
的纪录。
2
点击画面右上方的元件编辑履历
或错误图表内的元件数据编辑线
(
蓝
色透过
)
。
将显示
<
元件编辑履历
>
画面。
3
点击
[
拷贝
]
。
一览表被复制到剪切板上。
4
取消
‘
只显示变化点
’
复选框的勾选。
将显示所编辑项目以外的全部元件数据。
3-4052
1
2
2
3-4053
3
3-4054
4
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
Page 3-58 EJM5DC-MB-03L-17

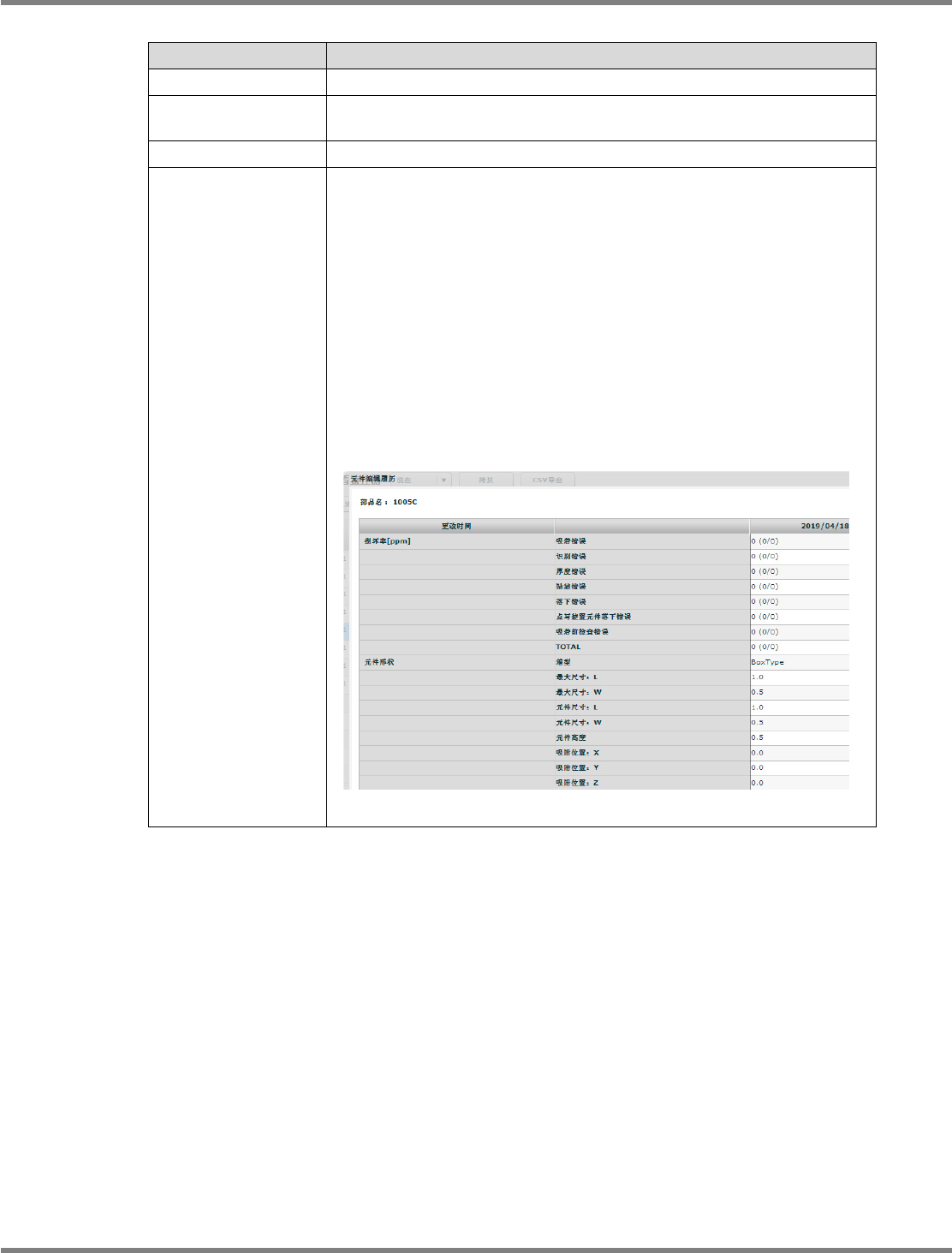

在元件编辑履历中，包含以下的信息。
信息
说明
部品名
显示元件名称。
只显示变化点的复选
框
选择时
:
只显示变化点的信息。
没有选择时
:
显示整体信息。
拷贝按钮
将显示中的元件编辑履历信息复制到剪切板上。
元件编辑履历信息
显示元件编辑履历信息。
在元件编辑履历信息的最上边，显示如下所示的损坏率
:
•
吸着错误
(
吸着错误次数
/
吸着试行次数
)
•
识别错误
(
识别错误次数
/
吸着试行次数
)
•
厚度错误
(
厚度错误次数
/
吸着试行次数
)
•
贴装错误
(
贴装错误次数
/
吸着试行次数
)
•
落下错误
(
落下错误次数
/
吸着试行次数
)
•
点写装置元件落下错误
(
点写装置元件落下错误次数
/
吸着试行次
数
)
•
吸着前检查错误
(
吸着前检查错误次数
/
吸着试行次数
)
• TOTAL (
错误合计次数
/
吸着试行次数
)
3-4055
