NPM X / NPM / AM / VM LNB 3.5 实际信息表示 Page 3-84 EJM5DC-MB-03L-17 2. 设定画面 按 [ 设定 ] 按钮， 将显示设定画面。 在这个设定画面上， 进行 LNB 标准值的编缉、 标准值的设定、 事 件设定等操作。 1 按［决定］。 将保存所变更的设定信息。 2 按［关闭］。 将关闭设定画面。 ① LNB 标准值 对配置在构成生产线的各个设备上的 每个吸头类型进行警告上限…
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
EJM5DC-MB-03L-17 Page 3-83
C)
特定事件线的显示
1
按事件凡例
‘
经时变化补正
’
。
将显示事件‘经时变化补正
’
的事件线。
说明
a
选择事件凡例
使所选择的事件凡例附带背景颜色。
*
複数選択可能
b
事件线的显示
显示所选择事件的事件线。
3-5082
b
a
3-5080
1
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
Page 3-84 EJM5DC-MB-03L-17
2.
设定画面
按
[
设定
]
按钮，将显示设定画面。在这个设定画面上，进行
LNB
标准值的编缉、标准值的设定、事
件设定等操作。
1
按［决定］。
将保存所变更的设定信息。
2
按［关闭］。
将关闭设定画面。
①
LNB
标准值
对配置在构成生产线的各个设备上的每个吸头类型进行警告上限、警告下限、
NG
上限、
NG
下限
的变更。
1
点击警告上限、警告下限、
NG
上限、
NG
下限的设定值。
设定值转为可编缉状态。
说明
a
吸头类型
显示配置在构成生产线的各个设备上的吸头种类。
* NH: Nozzle Head
的略称
* LW: Light Weight
的略称。
b
警告的上限、下限
警告的上限
(%):
在与计测值的基准负荷相应的变化率
(+
方向
)
下，
显示视为警告上限的阈值
(%)
。
警告的下限
(%):
在与计测值的基准负荷相应的变化率
(-
方向
)
下，
显示视为警告下限的阈值
(%)
。
c
NG
的上限、下限
NG
的上限
(%):
在与计测值的基准负荷相应的变化率
(+
方向
)
下，
显示视为
NG
上限的阈值
(%)
。
NG
的下限
(%):
在与计测值的基准负荷相应的变化率
(-
方向
)
下，显
示视为
NG
下限的阈值
(%)
。
3-5084
1
a b c
3-5083
1 2
1
2
3
4
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
EJM5DC-MB-03L-17 Page 3-85

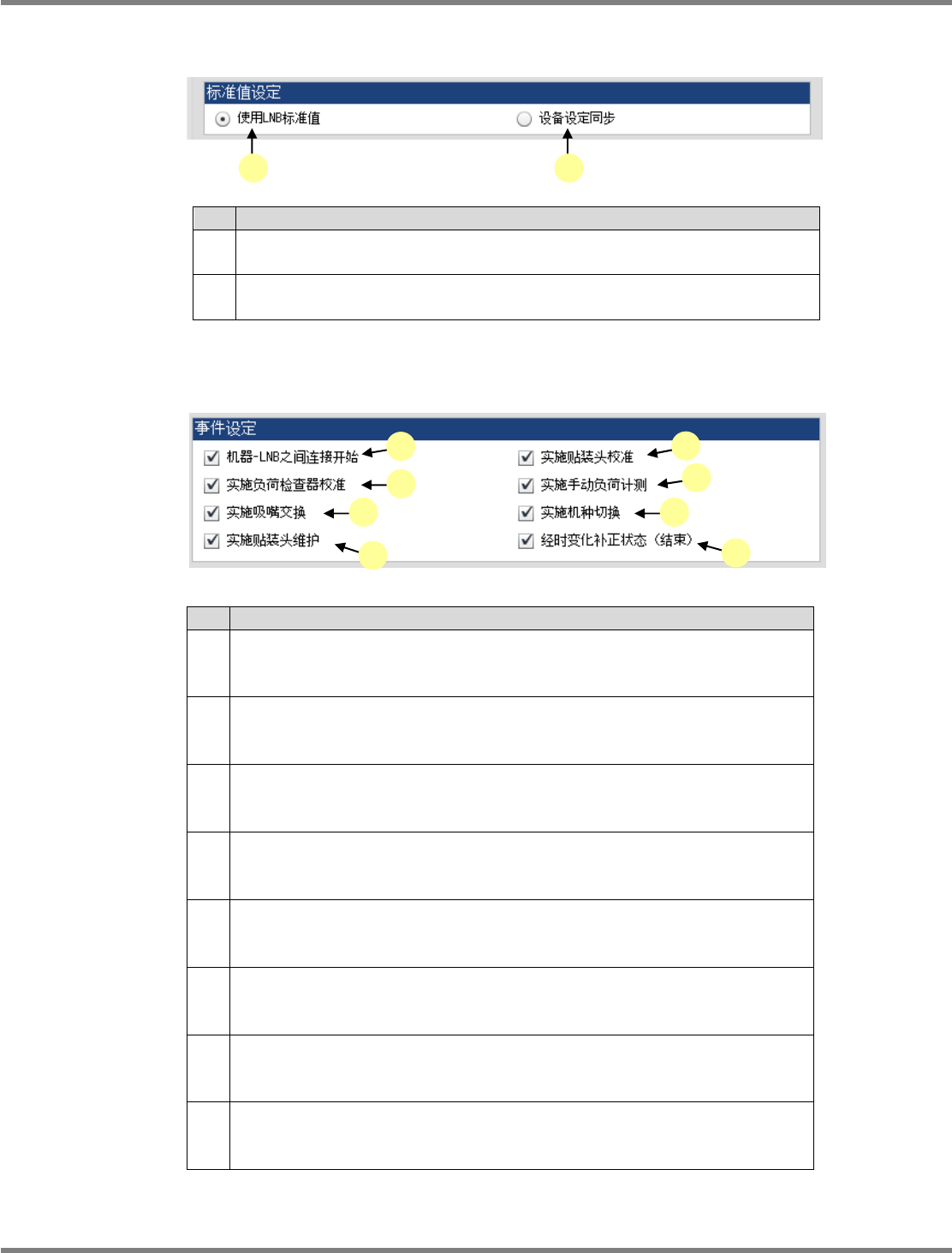

② 标准值设定
在
‘
使用
LNB
标准值
’
和
’
设备设定同步
’
中切换。
③ 事件设定
在显示负荷计测信息的图表上，进行与各个事件相应的事件线的显示
/
隐藏设定。
说明
a
使用
LNB
标准值
使用设定在设定画面上的
LNB
标准值。
b
设备设定同步
使用设定在设备侧的标准值。
说明
a
机器
-LNB
之间连接开始
对
‘
机器
-LNB
之间连接开始
’
事件线的显示
/
隐藏进行设定。
*
事件编码
: 00
000000
b
实施贴装头校准
对
‘
实施贴装头校准
’
事件线的显示
/
隐藏进行设定。
*
イベントコード
: 03
660000
c
实施负荷检查器校准
对
‘
实施负荷检查器校准
’
事件线的显示
/
隐藏进行设定。
*
事件编码
: 03
670000
d
实施手动负荷计测
对
‘
实施手动负荷计测
’
事件线的显示
/
隐藏进行设定。
*
事件编码
: 03
680000
e
实施吸嘴交换
对
‘
实施吸嘴交换
’
事件线的显示
/
隐藏进行设定。
*
事件编码
: 03
690000
f
实施机种切换
对
‘
实施机种切换
’
事件线的显示
/
隐藏进行设定。
*
事件编码
: 03
6A0000
g
实施贴装头维护
对
‘
实施贴装头维护
’
事件线的显示
/
隐藏进行设定。
*
事件编码
: 03
6B0000
h
经时变化补正状态
(
结束
)
对
‘
经时变化补正状态
(
结束
) ’
事件线的显示
/
隐藏进行设定。
*
事件编码
: 03
2B0001
3-5085
a
b
3-5086
a
c
e
g
b
d
f
h
