⑤ 过滤器设定画面的设定方法

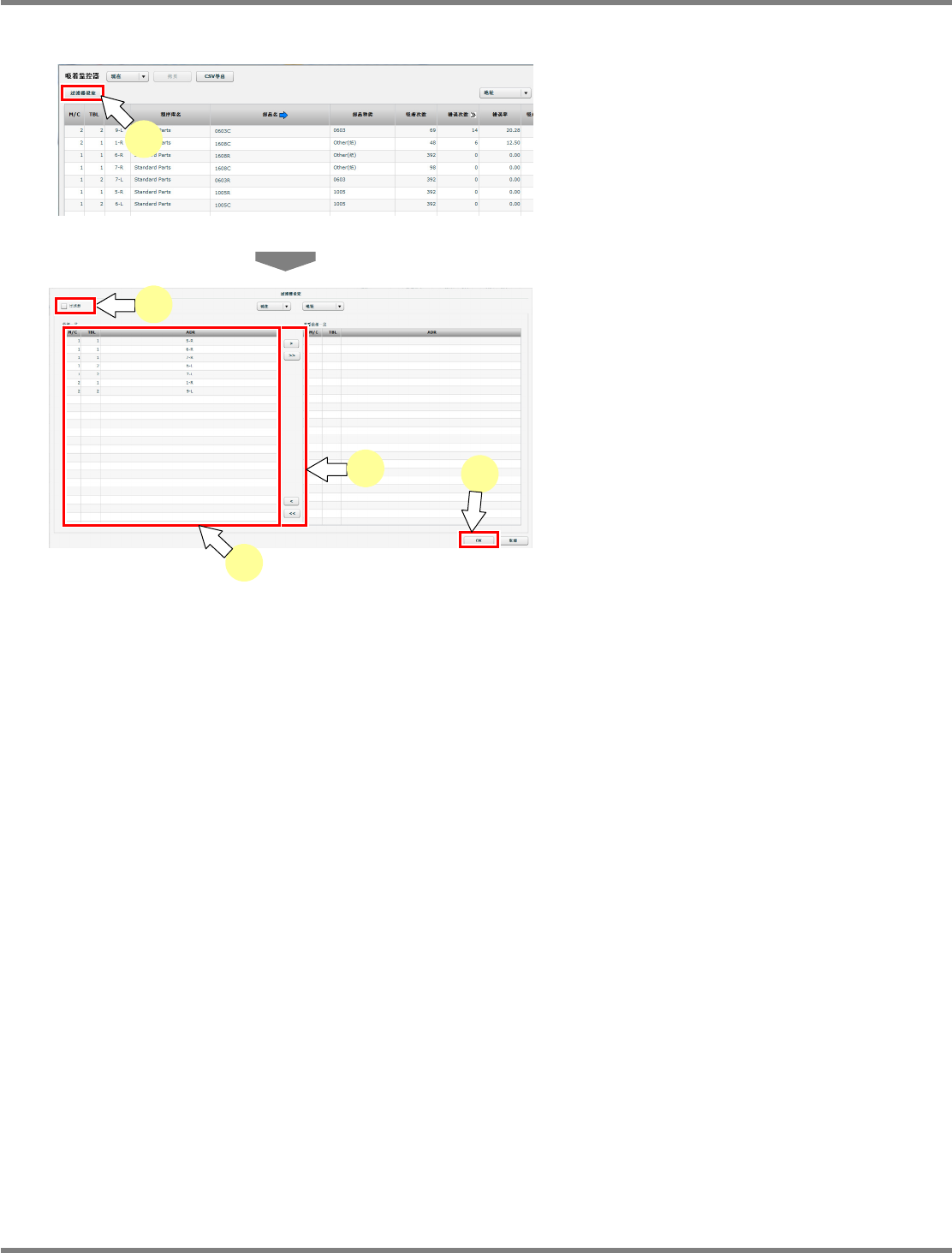

1
在吸着监控器画面上点击
[
过滤器设
定
]
。
将显示过滤器设定画面。
2
指定过滤器的设定内容。
时间指定组合框、种类组合框将显示吸着监控
器画面的内容。
数据一览显示吸着监控器画面的一览内容。
设定在显示数据一览中的数据即为过滤器的内
容。
如果想要指定过滤器的数据，那么请将数据从数
据一览中移动到显示数据一览中。
想要取消过滤器的指定时，请将数据从显示数据
一览中移动到数据一览。
点击
[
＞
]
、
[
＜
]
，即可移动所选择的数据。
点击
[ >> ]
、
[ << ]
，即可移动全部的数据。
在过滤器的复选框上，对过滤器的有效
/
无效进
行设定。
想要将过滤器设为有效时，请勾选复选框。
想要将过滤器的设定内容设为无效时，请取消
勾选。
点击
[OK]
，将保存本画面的内容。
3-4065
1
3-4066
2
2
2
2
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
Page 3-60 EJM5DC-MB-03L-17
4. Cycle Time
部
在
Cycle Time
部上显示循环时间。

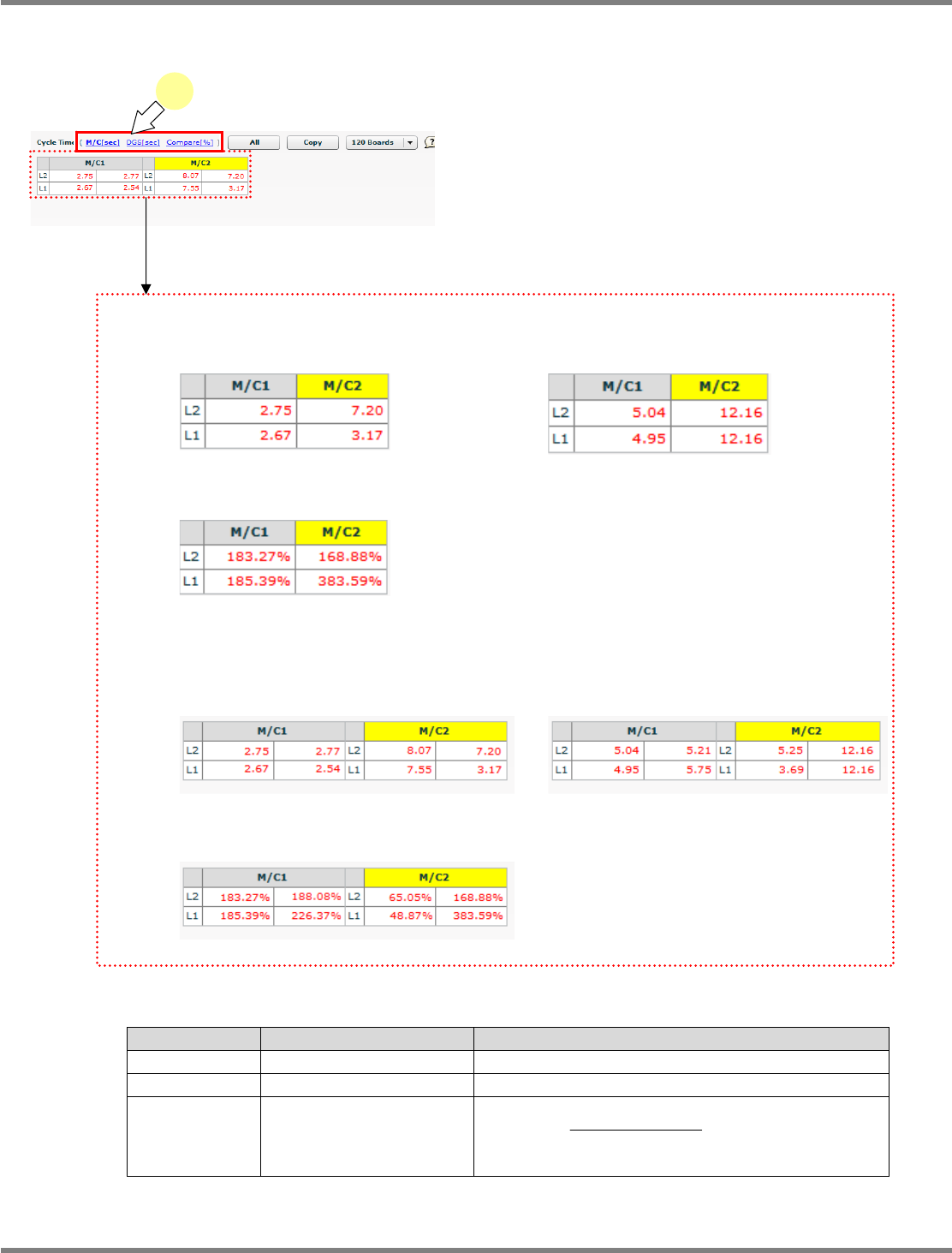

1
单击
‘M/C[sec]’
、
‘DGS[sec]’
、
‘Compare[%]’
中的某一项。
可确认每个机器
/
工作台的循环时间。
以黄色显示瓶颈的机器编号栏。
拥有 1 个工作台的机器时
拥有 2 个工作台的机器时
在
Cycle Time
部上显示以下信息。
项目
名称
说明
‘M/C[sec]’
机器的循环时间值
生产管理信息的循环时间值
‘DGS[sec]’
DGS
循环时间值
生产数据的循环时间值
‘Compare[%]’
比较值
3-4062
(1) 按下‘M/C[sec]’时
3-4063
(2) 按下‘DGS[sec]’时
(3) 按下‘Compare[%]’时
3-4064
3-4059
(1) 按下‘M/C[sec]’时
3-4060
(2) 按下‘DGS[sec]’时
(3) 按下‘Compare[%]’时
3-4061
比较值 =
DGS 循环时间值
机器循环时间值
3-4058
1
NPM X / NPM / AM / VM
LNB
3.5
实际信息表示
EJM5DC-MB-03L-17 Page 3-61
3.5.2
各种报告

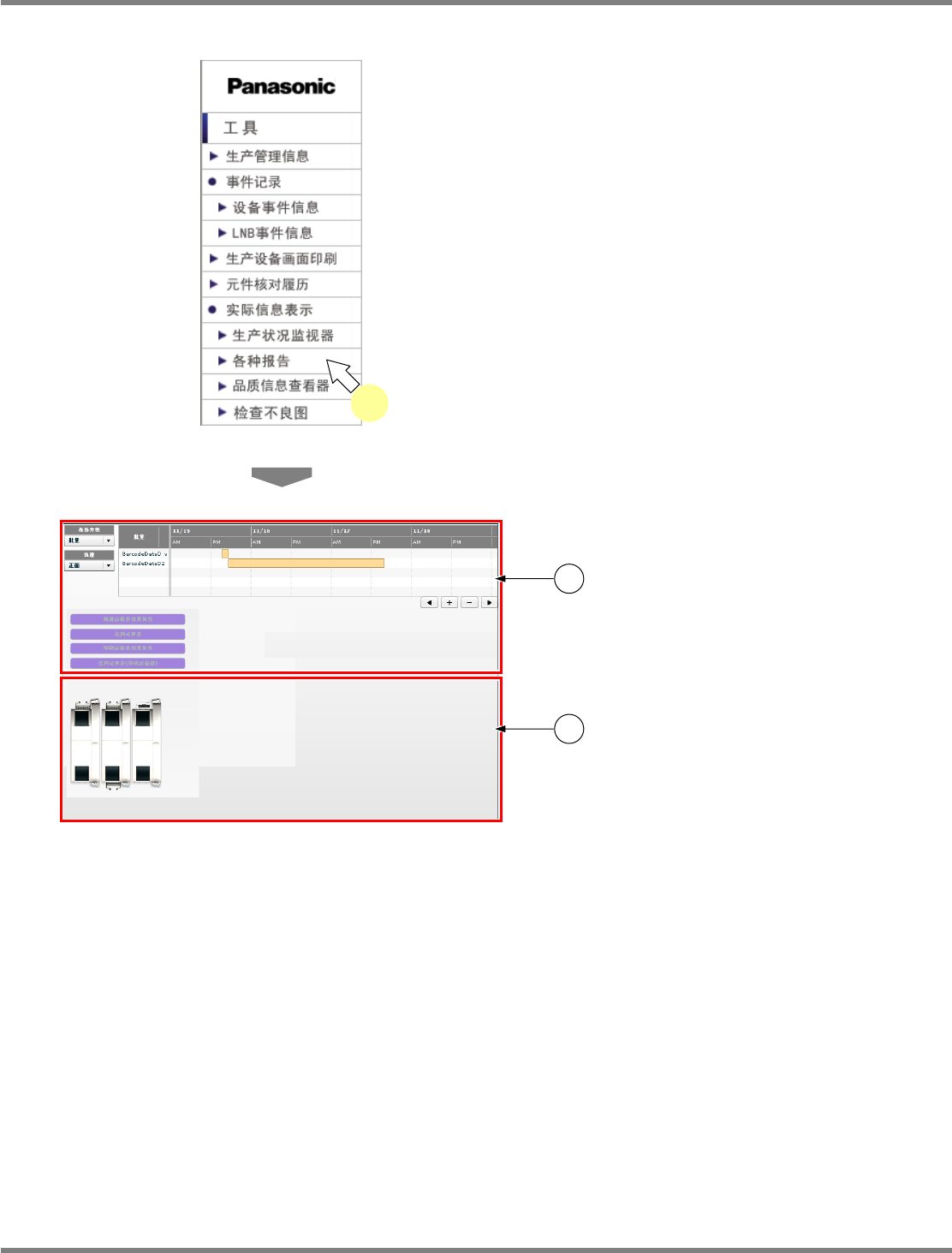

1
在菜单中选择
‘
实际信息表示
’
的
‘
各种报
告
’
。
显示出各种报告画面。
各种报告画面由
“1.
时间过滤部
”
和
“2.
生产线状
况监视器部
”
而构成。
关于各部位的显示内容、操作，请参照各章的
各部分说明。
