OSTRZEŻENIE 4
Przed podniesieniem automatu zastosuj się koniecznie do poniższych zaleceń, aby uniknąć nie-
odwracalnych uszkodzeń automatu.
– Rozstaw wideł musi mieścić się w zakresie od 800 do 900 mm. Powierzchnie przyłożenia dla
wózka widłowego są pokazane na rys. 4.3 - 29
, strona 276. Zewnętrzny odstęp powierzchni
przyłożenia wynosi 1120 mm. Nie wolno powiększać rozstawu wideł tak, aby automat był
podnoszony za boczne części ramy maszyny. Spowodowałoby to zniekształcenie ramy ma-
szyny.
→ Zwracaj uwagę, aby podczas podnoszenia automatu widły były równomiernie obciążone.
Mocna podkładka między widłami i automatem zapobiega wywróceniu automatu w trakcie
podnoszenia. Można w ten sposób uniknąć jednostronnego obciążenia łap maszyny, co spo-
wodowałoby zniekształcenie ich zamocowania. Radzimy, aby druga osoba obserwowała
podnoszenie automatu, pilnując, aby podczas podnoszenia wózkiem widłowym automat nie
wywrócił się na bok.
4.3.17.2 Co trzeba koniecznie uwzględnić przy transporcie
OSTRZEŻENIE 4
Koniecznie zwracaj uwagę, aby wszystkie łapy maszyny wisiały swobodnie nad podłożem. Jeżeli
łapy maszyny będą w trakcie transportu ocierać o podłoże lub uderzać o przeszkody, mogą
zostać uszkodzone gwinty w ramie automatu przeznaczone do łap maszyny!
Instrukcja eksploatacji SIPLACE seria X
Ustawianie i uruchamianie Od wersji oprogramowania SR.70x.xx
Ustawianie automatu Wydanie 01/2011
278
4.3.17.3 Ustawianie automatu względem linii produkcyjnej
→ Ustaw automat wózkiem widłowym na wolnym stanowisku w linii.
OSTRZEŻENIE 4
Powoli opuść automat. W tym czasie druga osoba powinna kontrolować, czy wszystkie łapy
równomiernie osiadają na podłożu. Jednostronne, szybkie osadzanie łap maszyny powoduje
zniekształcenia w zamocowaniu łap maszyny.
4.3.17.4 Ustawianie automatu systemem transportowym na poduszce powietrznej
→ Podłóż cztery poduszki powietrzne systemu transportowego na poduszce powietrznej pod ra-
mę maszyny.
→ Podnieś automat i ustaw go względem linii.
→ Sprawdź odległość do systemu transportu płytek drukowanych sąsiadujących automatów.
Powinien wynosić od 1 mm do 3 mm.
→ Powoli opuść automat.
4
Rys. 4.3 - 30 Pozycje przyłożenia systemu transportowego na poduszce powietrznej
(1) Powierzchnie przyłożenia systemu transportowego na poduszce powietrznej
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Ustawianie i uruchamianie
Wydanie 01/2011 Ustawianie automatu
279
4.3.18 Końcowe justowanie automatu
→ Przyłóż poziomnicę maszynową w osi X i w osi Y do policzków transportera płytek drukowa-
nych w sekcji uzbrajania 1 (patrz rys. 4.3 - 31
). Szerokość transportera płytek drukowanych
jest wstępnie ustawiona.
Transporter pojedynczy 210 mm
Transporter podwójny, ścieżka 1 100 mm
Transporter podwójny, ścieżka 2 210 mm 4
WSKAZÓWKA: 4
W transporterze podwójnym przykładaj poziomnicę do justowania w osi X zawsze tylko do
zewnętrznych policzków automatu.
→ Zmierz odległość między górną krawędzią pasa transportera płytek drukowanych i podłożem.
Odległość ta powinna wynosić 800 mm, 900 mm, 930 mm lub 950 mm.
4

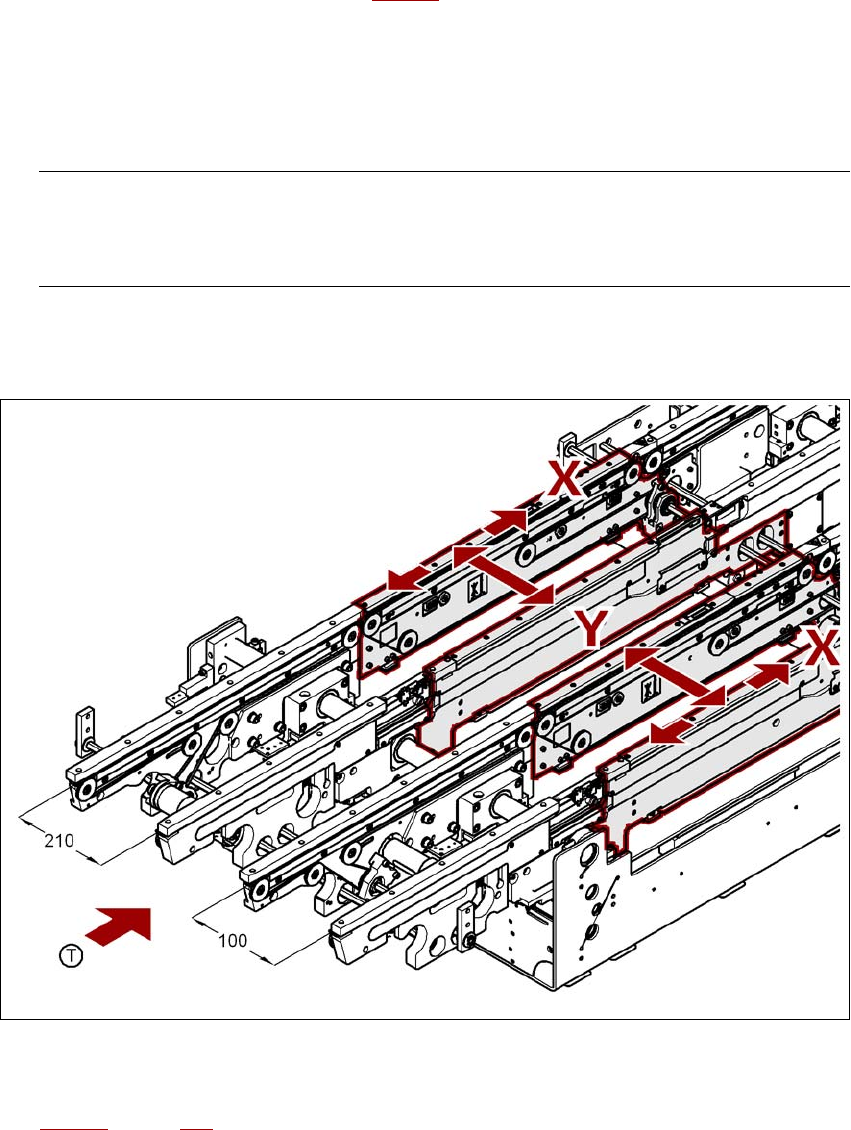

Rys. 4.3 - 31 Justowanie automatu w osi X i w osi Y
→ Za pomocą klucza widełkowego RK36 ustaw śrubę regulacyjną M24x2x120 (poz. 1 na rys.
4.3 - 32
, strona 280) tak, aby przy wymaganej wysokości transportera płytek drukowanych
libella poziomnicy maszynowej nie wskazywała odchyłek od punktu zerowego.
