Instrukcja eksploatacji SIPLACE ser ia X Od wersji oprogramowania SR.70x.xx Bezpiecze ń stwo eksploatacji Wydanie 01/2011 Tabliczki ostrzegawcze 55 2.2.4.5 T abliczka ostrzegawcza W207 na ogranicznik u pr ą du w łą czeni…
Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Tabliczki ostrzegawcze Wydanie 01/2011
54
Poz. W207 na rys. 2.2 - 9, strona 54 i 2.2 - 10, strona 55, nr kat. 03009346-01
(liczba w jednym automacie: 2 dla modelu X2, 3 dla modelu X3/X4)
2.2.4.4 Tabliczka ostrzegawcza W207 na panelu osiowym
2

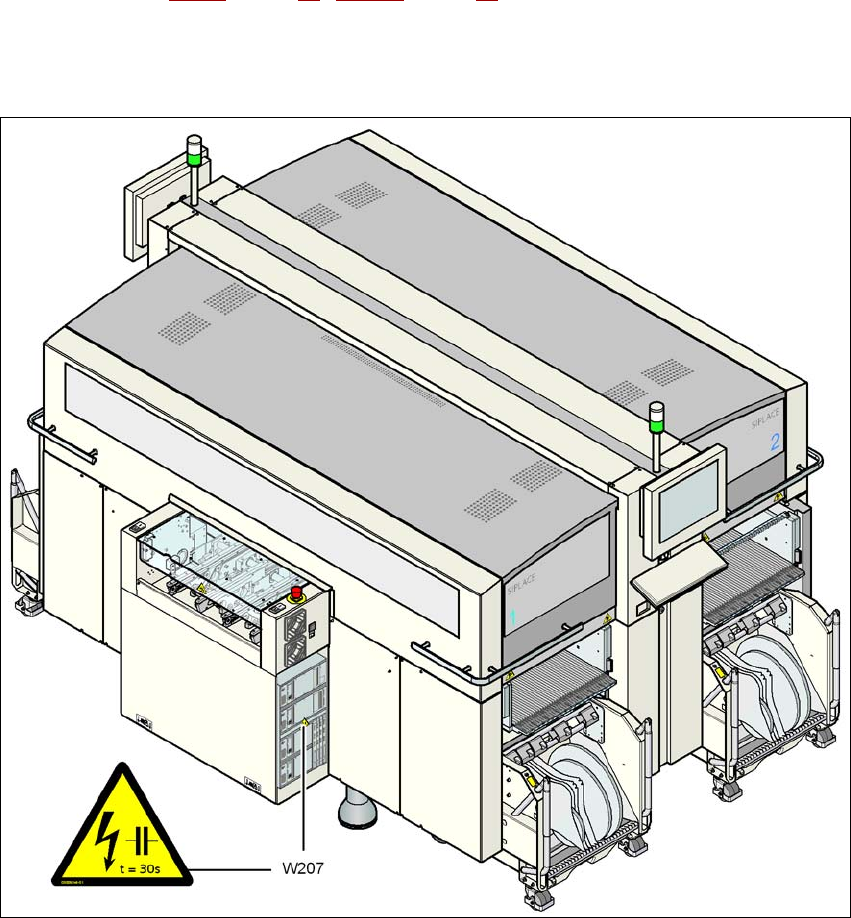

Rys. 2.2 - 9 Tabliczka ostrzegawcza W207 na podkładce makrolonowej panelu osiowego
Poz. W207, nr kat. 03009346-01
Instrukcja eksploatacji SIPLACE seria X
Od wersji oprogramowania SR.70x.xx Bezpieczeństwo eksploatacji
Wydanie 01/2011 Tabliczki ostrzegawcze
55
2.2.4.5 Tabliczka ostrzegawcza W207 na ograniczniku prądu włączeniowego
zasilania elektrycznego
2

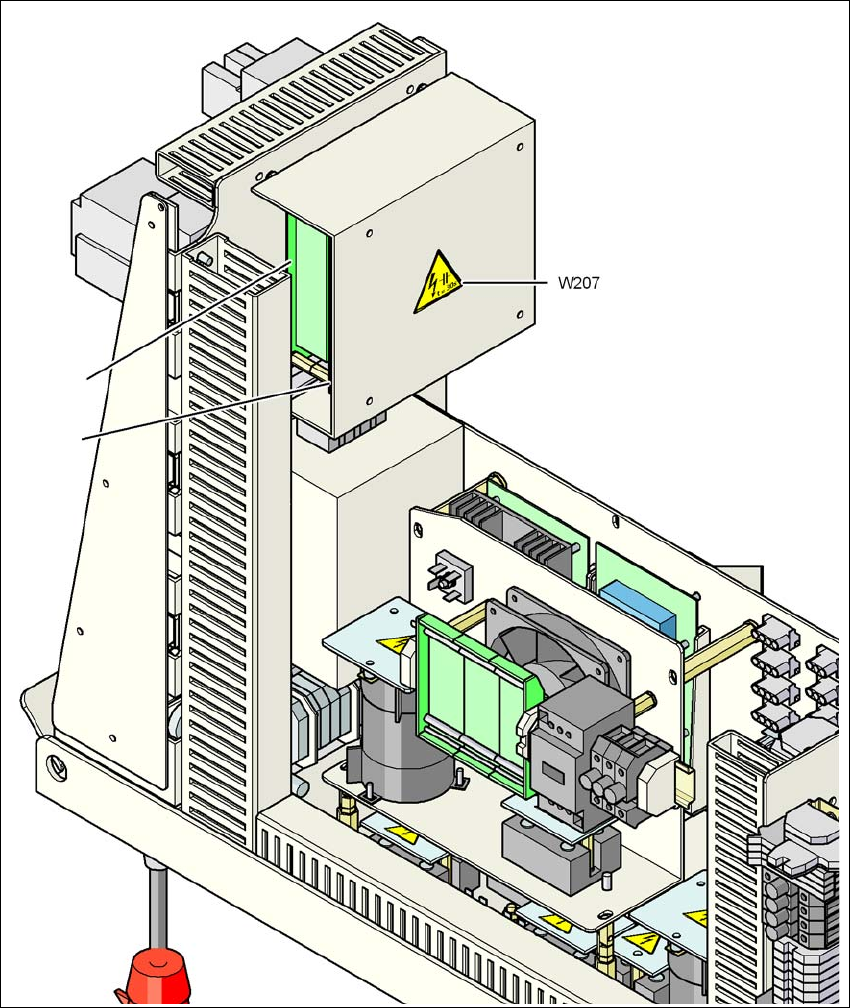

Rys. 2.2 - 10 Tabliczka ostrzegawcza W207 na ograniczniku prądu włączeniowego zasilania elektrycznego
Poz. W207, nr kat. 03009346-01
PD1 Płytka drukowana, ogranicznik prądu włączeniowego - transformator
PD2 Płytka drukowana, ogranicznik prądu włączeniowego - serwo
PD2
PD1
Instrukcja eksploatacji SIPLACE seria X
Bezpieczeństwo eksploatacji Od wersji oprogramowania SR.70x.xx
Tabliczki ostrzegawcze Wydanie 01/2011
56
2.2.5 Tabliczki ostrzegawcze na transporterze płytek drukowanych
2
Poz. W208 "laser klasy 2" na transporterze płytek drukowanych na rys. 2.2 - 11, strona 56, nr kat.
03009347-01 (liczba w jednym automacie: 4 dla transportera podwójnego, 2 dla transportera po-
jedynczego)
2
2
Rys. 2.2 - 11 Tabliczka ostrzegawcza W208 "laser klasy 2" na transporterze płytek drukowanych
Poz. W208, nr kat. 03009347-01
2
2
PROMIENIOWANIE LASEROWE!
Nie patrz bezpośrednio na wiązkę lasera
Laser klasy 2
