Rozszerzenia stacji Instrukcj a eksploatacji SIPLACE seria X Zmieniacz Matrix Tray Changer Od wers ji oprogramowania SR.70x.xx Wydanie 01/2011 402 6.3.7 W ymiary gabarytowe auto matu X2 ze zmieniaczem MTC 6 6 6 6 Rys. 6.…
Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Zmieniacz Matrix Tray Changer
401
6.3.6 Wymiary gabarytowe automatu X3 ze zmieniaczem MTC
6
6
6
6
Rys. 6.3 - 4 Wymiary gabarytowe automatu X3 ze zmieniaczem Matrix Tray Changer w milimetrach
WSKAZÓWKA 6
Na stanowiskach 2 i 4 zamiast wózka na podzespoły można zadokować zmieniacz Matrix Tray
Changer.
Rozszerzenia stacji Instrukcja eksploatacji SIPLACE seria X
Zmieniacz Matrix Tray Changer Od wersji oprogramowania SR.70x.xx Wydanie 01/2011
402
6.3.7 Wymiary gabarytowe automatu X2 ze zmieniaczem MTC
6
6
6
6

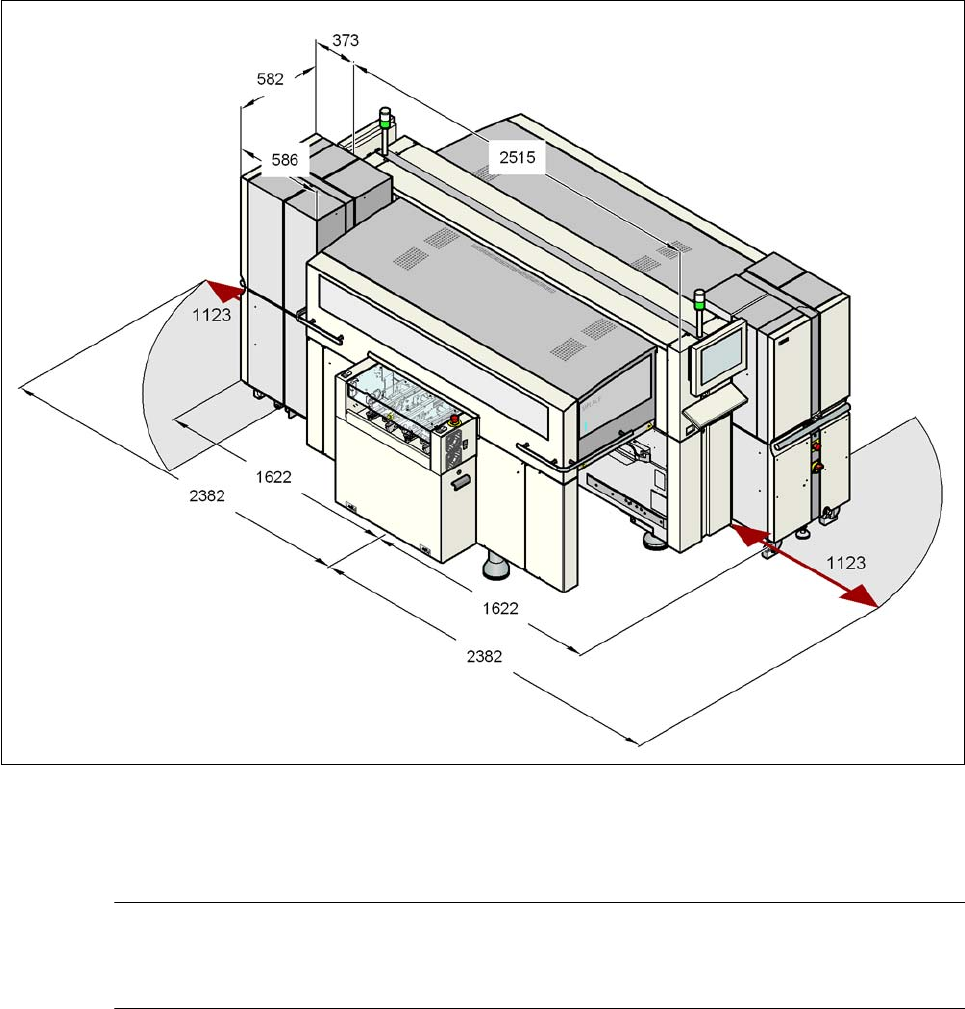

Rys. 6.3 - 5 Wymiary gabarytowe automatu X2 ze zmieniaczem Matrix Tray Changer w milimetrach
6
WSKAZÓWKA 6
Na stanowiskach 2 i 4 zamiast wózka na podzespoły można zadokować zmieniacz Matrix Tray
Changer.
Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji
Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Czujnik do pojemnika zrzutowego do podzespołów
403
6.4 Czujnik do pojemnika zrzutowego do podzespołów
Nr kat. 00116848-xx Kontrola pojemnika zrzutowego na podzespoły seria X/D3
Czujnik pojemnika zrzutowego do podzespołów kontroluje, czy pojemnik zrzutowy jest prawidło-
wo osadzony w uchwycie.
–Jeżeli pojemnik zrzutowy nie został prawidłowo założony, automat nie może być urucho-
miony.
–Jeżeli w trakcie przetwarzania pojemnik zrzutowy wyskoczy z uchwytu, automat jest natych-
miast zatrzymywany, aby uniknąć kolizji z głowicą.
Każdy pojemnik zrzutowy może być kontrolowany przez własny czujnik.
WSKAZÓWKA 6
W razie stosowania głowicy SpeedStar radzimy zainstalować opcjonalny czujnik do pojemnika
zrzutowego do podzespołów.
6.5 SIPLACE High-Force Head
Nr kat. 00119734-xx High-Force Head do serii X
Ten numer kat. dotyczy tylko zamawiania nowych automatów z głowicą High-Force Head
zamiast standardowej głowicy TwinStar. 6
Nr kat. 00119753-xx High-Force Head Upgrade Kit
Użyj tego numeru kat., jeżeli chcesz zastąpić standardową głowicę TwinStar głowicą High-
Force Head. 6
6.5.1 Opis
Głowica SIPLACE High-Force Head stanowi udoskonaloną technologicznie wersję standardowej
głowicy TwinStar. Przetwarza taką samą gamę podzespołów a dodatkowo umożliwia osiąganie
siły osadzania do 30 N.
6.5.2 Dane techniczne
6
Poza tym dane techniczne głowic TwinStar i High-Force Head są identyczne (patrz punkt 3.5.3.2,
strona 138
).
W głowicy SIPLACE High-Force Head można stosować wszystkie pipety i chwytaki, stosowane
w standardowej głowicy TwinStar.
Programowalna siła osadzania 2,0 N do 10 N ± 10%
powyżej 10 N do 30 N ± 15%
