Instrukcja eksploatacji S IPLACE seria X Zadania przy maszynie Od wersji oprogramowania SR.70x.xx Dokowanie i od łą czanie wózka na podzespo ł y na stacji dokowania Wydanie 01/2011 350 → Ostro ż nie wsu ń wózek na podzes…

Instrukcja eksploatacji SIPLACE seria X

Od wersji oprogramowania SR.70x.xx Zadania przy maszynie

Wydanie 01/2011 Dokowanie i odłączanie wózka na podzespoły na stacji dokowania

349

5.16 Dokowanie i odłączanie wózka na podzespoły na

stacji dokowania

Rys. 5.16 - 1 Wózek na podzespoły seria X - obracanie uchwytów do dołu

(1) Lampka kontrolna zasilania elektrycznego

(2) Przycisk do ryglowania i zwalniania wszystkich modułów podajnikowych na wózku na podze-

społy

(3) Napinacz poziomy do ustalania stołu na podzespoły - dźwignia w położeniu "zamknięte"

5.16.1 Dokowanie wózków na podzespoły SIPLACE seria X na stacji dokowania

OSTRZEŻENIE 5

→ W trakcie dokowania nie sięgaj do przestrzeni między wózkiem na podzespoły i stacją doko-

wania.

→ Oba napinacze poziome otwieraj jednocześnie, przesuwając je w kierunku strzałki (poz. 3 na

rys. 5.16 - 1

Instrukcja eksploatacji SIPLACE seria X

Zadania przy maszynie Od wersji oprogramowania SR.70x.xx

Dokowanie i odłączanie wózka na podzespoły na stacji dokowania Wydanie 01/2011

350

→ Ostrożnie wsuń wózek na podzespoły w stację dokowania. Stół na podzespoły jest przy tym

unoszony.

→ Dopilnuj, aby wózek na podzespoły stał w całości na płycie podstawy stacji dokowania.

→ Jednocześnie zamknij oba napinacze poziome (poz. 3 na rys. 5.16 - 1

, strona 349).

Stół na podzespoły zostanie uniesiony do ostatecznej pozycji i zaryglowany.

→ Przyciskiem (poz. 2 na rys. 5.16 - 1

, strona 349) można ryglować i zwalniać wszystkie moduły

podajnikowe na stole na podzespoły.

5.16.2 Odłączanie wózków na podzespoły SIPLACE seria X od stacji dokowania

OSTRZEŻENIE 5

→ W trakcie odłączania nie sięgaj do przestrzeni między wózkiem na podzespoły i stacją doko-

wania.

→ Jednocześnie otwórz oba napinacze poziome (poz. 3 na rys. 5.16 - 1

, strona 349).

Stół na podzespoły zostanie opuszczony.

→ Wyciągnij wózek na podzespoły ze stacji dokowania.

Instrukcja eksploatacji SIPLACE seria X Rozszerzenia stacji

Od wersji oprogramowania SR.70x.xx Wydanie 01/2011 Zmieniacze pipet

351

6 Rozszerzenia stacji

6.1 Zmieniacze pipet

Zmieniacze pipet umożliwiają znaczne zwiększenie elastyczności głowic uzbrajających do prze-

twarzania różnych typów podzespołów. Jeżeli wymiana pipet jest konieczna ze względu na pro-

gram uzbrajania, głowica uzbrajająca automatycznie odkłada starą pipetę do garażu pipet i

pobiera nową. Ponadto można szybko wymieniać pipety wybrakowane podczas kontroli próżnio-

wej.

Pobieranie pipet ze zmieniacza pipet jest bardziej precyzyjne i szybsze niż ręczne. W procesie

uzbrajania małych podzespołów jest konieczne, aby mimośrodowość promieniowa przy obrocie

pipety była minimalna.

6.1.1 Zmieniacz pipet do głowicy SIPLACE SpeedStar

Nr kat. 00119715-xx Zmieniacz pipet seria X, C&P20

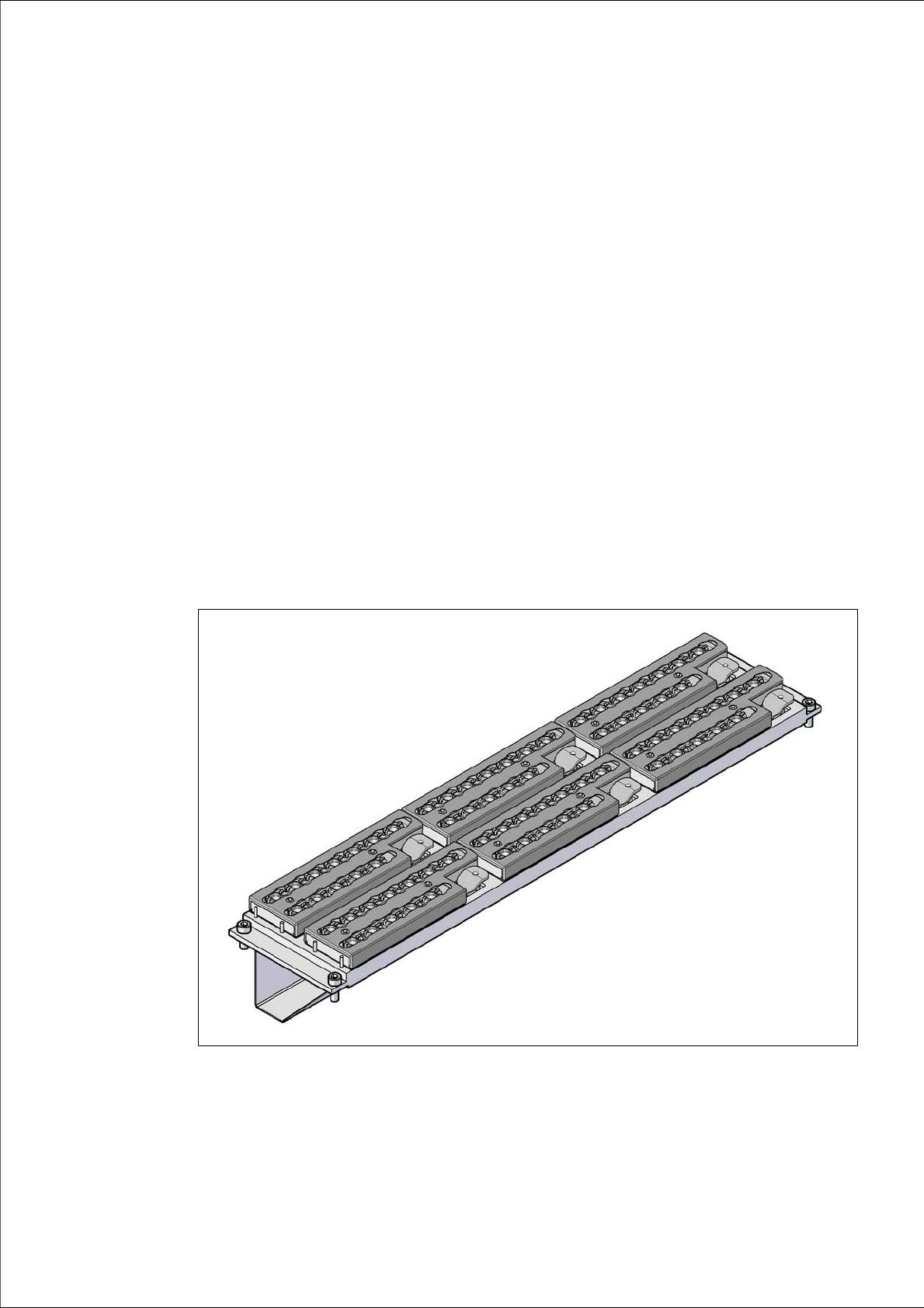

Rys. 6.1 - 1 Zmieniacz pipet do głowicy SIPLACE SpeedStar
