IFS-NX 機器仕様書
8
4-3-2 オプション
4-3-2-1 IFS-NX 追加ライセンス
ライセンス管理をサーバに読み込ませます。
名称 ライセンスご購入単位
外段取りライセンス
*1
クライアント
PC
毎（外段取り機能を使用したい
PC
のみ）
マウンタライセンス
（部品誤装着防止など）
使用マシン台数毎
トレーサビリティライセンス
使用マシン台数毎
MSD
部品管理ライセンス
マシン、ドライキャビネット、ベークオーブンの合計台数
5
台毎
フィーダメンテナンスライセンス
<
フロア
>
フロア毎
ハンディターミナルライセンス
※
POI
の場合。
TTC-GO
使用時は不要
ハンディターミナル追加毎
*1 IFS システム組に 1 ライセンス付属します。
4-3-2-2 周辺機器
IFS-NX をより便利にする周辺機器です。
名称
概要
分類
Intelli
ストッカ
RFID
対応のフィーダストッカです。
RFID
メカフィーダ用
メカ式フィーダに対応します。
電動フィーダ用
電動式フィーダに対応します。
Intelli
トロリープール
Intelli
トロリー、
Intelli
フィーダ調整治具といった
RFID
対応機器を
接続するときに必要です。
Intelli
フィーダ調整治具
RFID
対応のモニタ付フィーダ調整治具です。
PW02
CAN
対応の
Intelli
トロリー及び
RFID
対応の
Intelli
トロリーを接続
するときに必要です。
CAN/RFID
フィクスチャ
一括交換台車において外段取り時のフィーダ取り付け位置穴の照合
に使用します。部品コードをバーコード方式で使用する場合に必要で
す。
(RX-7/7R、RS-1/1R は一括交換台車に直接穴番号バーコードを
貼るので、フィクスチャは不要となります。
)
バーコード
RX-6
タイプ
電動式一括交換台車のスロット数が
40
に対応します。
KE
タイプ
メカ式一括交換台車のスロット数が
80
電動式一括交換台車のスロット数が
40
に対応します。
FX-3/3R/3RA
タイプ
メカ式一括交換台車のスロット数が
60
電動式一括交換台車のスロット数が
30
に対応します。
FX-1R/2
タイプ
メカ式一括交換台車のスロット数が
40
に対応します。
IFS-NX 機器仕様書
9
4-4 システム構成
IFS-NX における各マシンとの接続形態は、LAN（Local Area Network）接続になります。
IFS-NX では、接続するマシン台数に応じて運用に必要な IFS サーバの台数が異なります。
※FX-3/3R/3RA 及び RX-7/7R は 2 ステーションあるので、1 台で 2 台分として換算します。
また、下記の各構成において、IFS クライアントとサーバを同じ PC にインストールする事も可能です。その場合には、
PC は IFS サーバ用 PC スペックに準拠したもののみ使用可能となります。
4-4-1 小規模構成例 (接続マシン台数： 1～10 台)
接続マシン台数が 1～10 台の小規模構成で運用する場合、IFS サーバが 1 台必要となります。以下のシステム
構成例では、IFS サーバ及びクライアントを同一 PC にインストールしています。
※接続マシン数は、10 台までとなります。
図 4-4-1-1 IFS システム構成例 (小規模)
4-4-2 中規模構成 (接続マシン台数：11～25 台)
接続マシン台数が 11～25 台の中規模構成で運用する場合、IFS サーバが 2 台必要となります。
※接続マシン数は、25 台までとなります。
図 4-4-2-1 IFS システム構成例 (中規模)
マシン
10
台まで
実装ライン
1
IFS
クライアント／サーバ
マシン
25
台まで
実装ライン
1
実装ライン
2
IFS
サーバ
IFS
クライアント
IFS-NX 機器仕様書
10

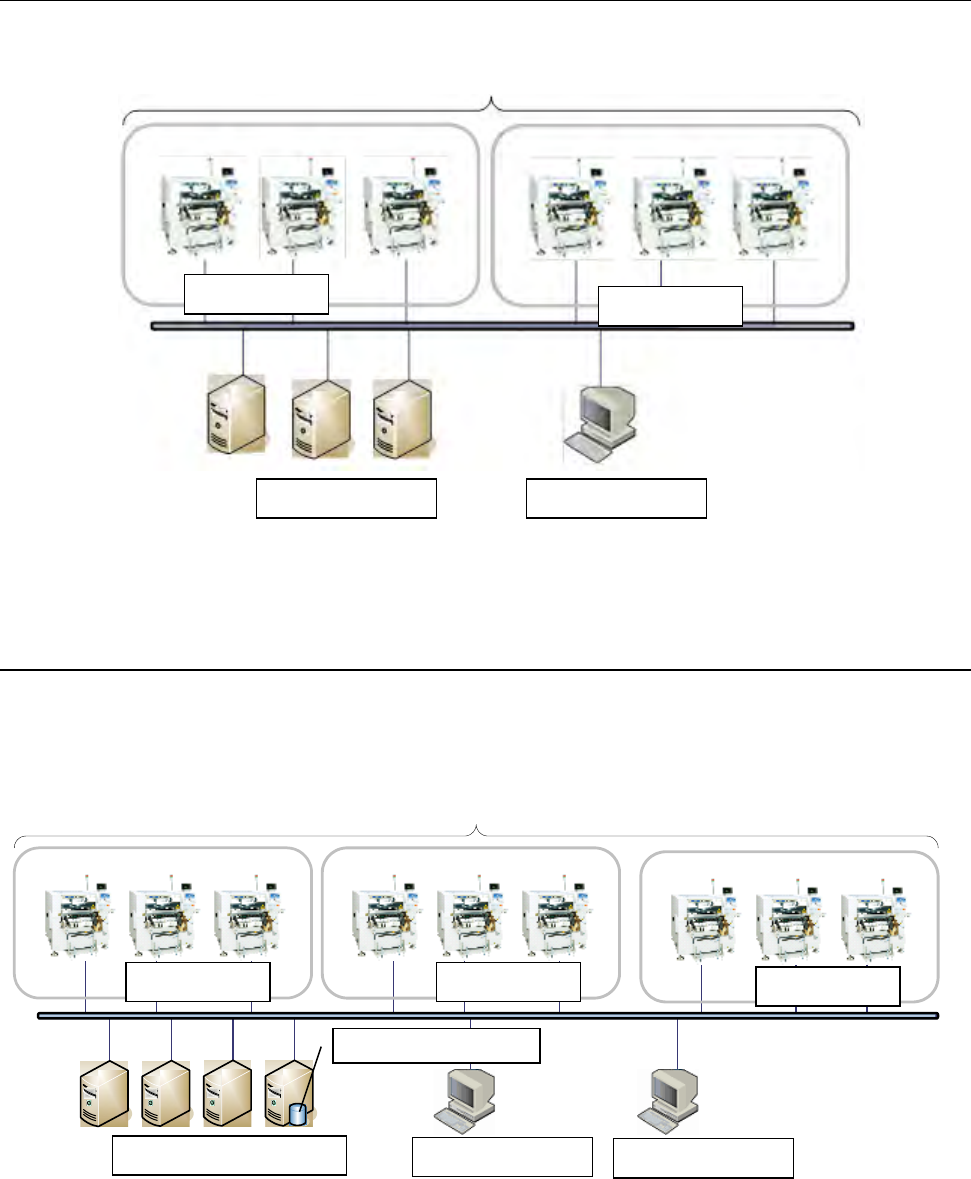

4-4-3 第二中規模構成 (接続マシン台数：26～35 台)
接続マシン台数が 26～35 台の第二中規模構成で運用する場合、IFS サーバが 3 台必要となります。
※接続マシン数は、35 台までとなります。
図 4-4-3-1 IFS システム構成例 (中規模)
4-4-4 大規模構成 (接続マシン台数：36～70 台)
接続マシン台数が 36～70 台の大規模構成で運用する場合、IFS サーバが 4 台必要になります。大規模構成の
場合は、DB2 の有償ライセンスが必要となります。
※接続マシン数は、70 台までとなります。
※DB2 有償ライセンスが 1 台分必要となります。詳細は6-1サーバPC仕様を参照してください。
図 4-4-4-1 IFS システム構成例 (大規模)
マシン
70
台まで
実装ライン
1
実装ライン
2
実装ライン
3
IFS
サーバ
IFS
クライアント
IFS
クライアント
DB2
有償ライセンス
マシン
35
台まで
実装ライン
1
実装ライン
2
IFS
サーバ
IFS
クライアント
