IFS-NX 機器仕様書
1
1 概要
IFS-NX（Intelligent Feeder System）は、弊社ソフトウェア Intelli SCS の後継システム機器です。
バーコード・2 次元コードを使い、マシンでの「部品誤装着防止」「トレーサビリティ」などの品質管理や「段取り替えの
作業性向上」、「部品残数管理」を実現するシステムです。フィーダやトレイ供給装置の認証は、バーコード、RFID、
CAN から選択できます。RFID、CAN に対応した部品供給装置を使うことにより、照合・管理などのオペレーションが
自動化できるため、品質管理と作業効率が飛躍的に向上します。
IFS-NX はフロア生産性向上支援システム(JaNets、IS、IS Lite、MI Line Optimizer)を必要とせず単独で使用で
きます。

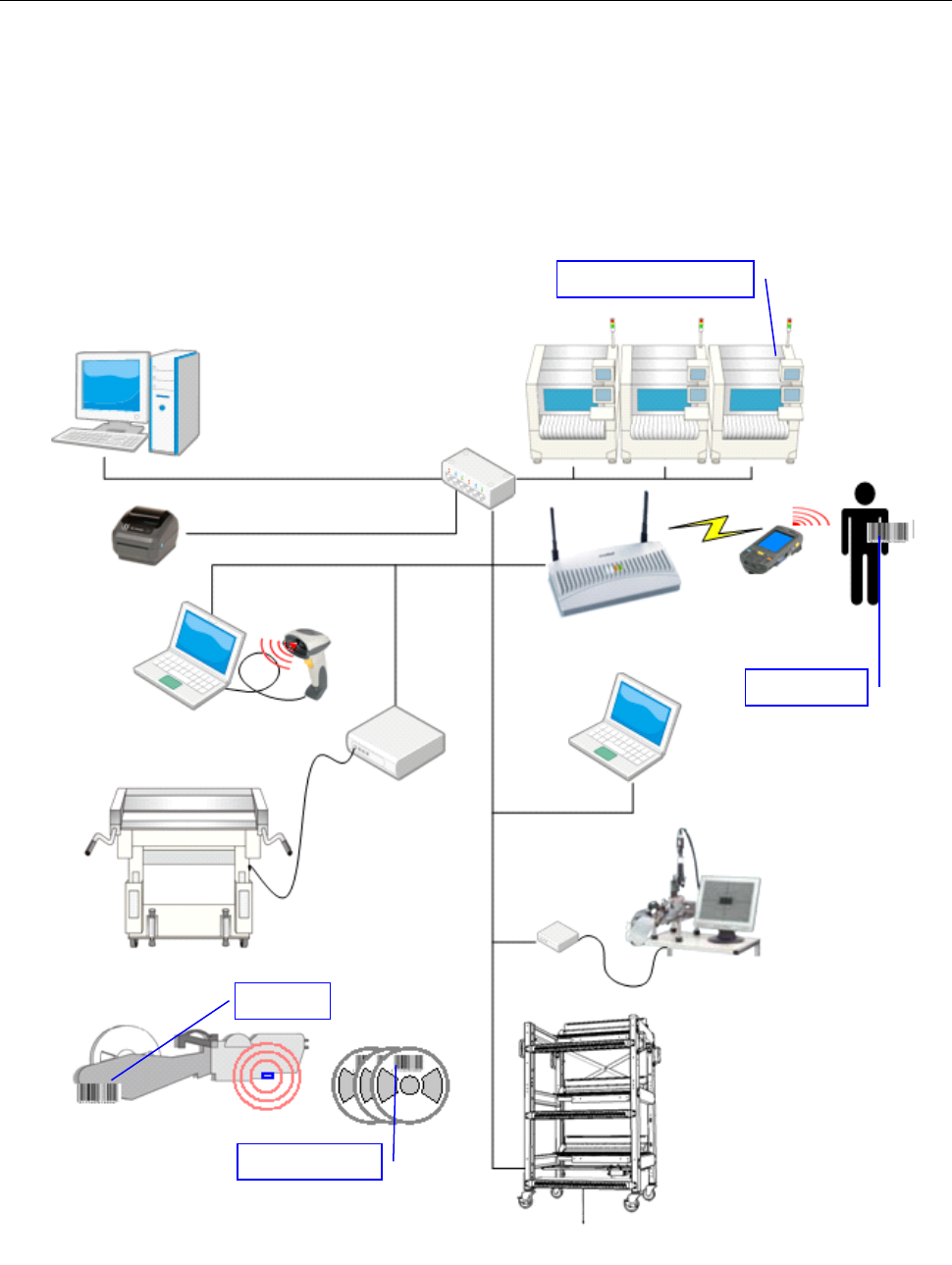

以下は RFID を活用したシステム構成例です。
IFS
サーバ
IFS
クライアント
IFS
クライアント
アクセスポイント
ハンディターミナル
バーコードリーダ
Intelli
トロリー
(RFID)
フィーダ
ID
部品バーコード
ユーザ
ID
Intelli
トロリープール
コントローラボックス
Intelli
フィーダ
(RFID)
Intelli
フィーダ調整冶具
Intelli
ストッカ
ラベルプリンタ
実装ライン
イーサネットハブ
