IFS-NX 機器仕様書
26
6-2 クライアント PC 仕様
IFS-NX で推奨されるクライアント PC 仕様を以下に示します。
COI を動作させる各ロケーションに 1 台のクライアント PC が必要です。
クライアント PC は、サーバ PC と同一ネットワーク(TCP/IP)内に設置してください。
推奨スペック
CPU
Dual Core CPU 2.00GHz
以上
RAM
4GB
以上
HDD
40GB HDD
画面サイズ
15
インチモニタ以上
インターフェース
標準マウス及びキーボード
100BASE-TX/10BASE-T
対応
LAN
コネクタ（
RJ-45
）
×1
インターネット
Windows Update
が可能であること
(Windows 10
の一部環境のみ
) *1
OS
Windows 7 Professional SP1
以上
(32bit/64bit)
Windows 10 Pro 以上 (64bit) *1
Windows Server 2008 Standard SP2 以上 (32bit)
Windows Server 2008 R2 Standard SP1 以上 (64bit)
Windows Server 2012 R2 Standard 以上 (64bit)
Windows Server 2016 (64bit)
ファイアウォール
・以下のポート及びプログラムを開放する必要があります
Output: 80(Cogiscan Web Server)、50000(IBM DB2)、56277(Cogiscan CIMS Server)
Input: 56270 (Cogiscan Support)
C:¥Program Files¥cogiscan¥platform¥jre¥bin¥Javaw.exe
*1 OS の言語と COI の使用言語の組み合わせによっては、使用言語の言語パックと補助フォントをインスト
ールする為に Windows Update 環境が必要になります。
6-3 その他のネットワーク要件
各サーバ、クライアント PC、Intelli トロリープール、ラベルプリンタ及び無線 LAN アクセスポイントに対して、固定 ID
アドレス及びネットワーク接続が必要です。ただし、クライアント PC は、動的 IP アドレスも可能です。
Intelli トロリープールを装備する各マシンに対して固定 IP アドレス及びネットワーク接続が必要です。
Windows 10 の場合、OS の言語と COI の使用言語によっては Windows Update 環境が必要になります。下
記の表に従い、COI の使用言語に対応する言語パックと補助パックをインストールしてください。セットアップ完了後
に COI の使用言語を追加する場合も考えられますので、セットアップ完了後もインターネット環境は保持することを
推奨します。
表 6-3-1 各 OS と COI で言語パックのインストールが必要な組み合わせ
OS 名称
言語パック名称
Windows10
日本語版
Windows10
英語版
Windows10
中国語版
Windows10
韓国語版
Window10
他言語
その他の
Windows
COI の使用言語
日本語 日本語パック
✔
✔
✔
✔
英語 英語
中国語 簡体字中国語
繁体字中国語
✔
✔
✔
韓国語 韓国語
✔
✔
✔
✔
スペイン語 スペイン語
ドイツ語 ドイツ語
フランス語 フランス語
ポルトガル語 ポルトガル語
6-4 ウイルス対策ソフトウェア
ウイルス対策ソフトウェアはウイルスバスター（トレンドマイクロ社）を推奨します。
IFS-NX 機器仕様書
27
7 ハードウェア仕様
IFS-NX のハードウェアについて記載します。構成は Intelli SCS と同様です。
7-1 バーコードリーダ（有線コードリーダ）仕様
(1) バーコード専用
メーカ
Zebra
型式
LS2208
外形寸法
152mm x 63 mm x 84mm
読取り可能コード
1D
電源
DC 5V
±
10%
インターフェース
USB
使用温度範囲
-0
～
50 (
℃
)
保存温度範囲
-40
～
70 (
℃
)
重量
146g
安全規格
UL 60950-1
認定
, C22.2 No. 60950-1
認定
, EN 60950-1
認定
,
IEC 60950-1
認定
レーザ安全規格
EN 60825-1, IEC 60825-1, 21CFR1040.10
EMI/RFI
FCC 15 Class B
認定
, ICES 003 Class B
認定
* 従来のバーコードリーダで RS232C 形式のケーブルを使用している場合には、USB 形式のケーブルに変
更してください。
(2) バーコード・2 次元コード・ポスタルコード用
メーカ
Zebra
型式
DS4608
DS6707
DS4308
外形寸法
165 x 98 x 67mm
166 x 120 x 72mm
165 x 98 x 67mm
読取り可能コード
1D
コード、
2D
コード
1D/2D/
ポスタルコード
1D
コード、
2D
コード
電源
5VDC
±
10% @ 340mA (
標
準
)
DC 5 V ±10%
5VDC±10% @ 360mA (RMS
通
常値
)
インターフェース
USB
、
RS232
、キーボード
ウェ
ッジ、 RS485 （IBM 46xx）、
SSI
USB
USB
、
RS232
、キーボード
ウェッ
ジ、 RS485 （IBM 46xx）、SSI
使用温度範囲
32
～
122
°
F (0
℃～
50
℃
)
-0
～
50 (
℃
)
32°F
～
122°F (0
℃
～
50
℃
)
保存温度範囲 -40～158°F(-40℃～70℃)
-40
～
70 (
℃
)
-40°F
～
158°F (-40
℃
～
70
℃
)
重量
162 g (
ケーブルを除く
)
182 g
162 g (
ケーブルを除く
)
安全規格
UL60950-1 2nd ed
、
CAN/
CSA-C22.2
No. 60950-1-07 EN
60950-1:2006/A2:2013
IEC 60950-1:2005/A2:2013
IEC 62368-1 (ed.2)、EN
62368-1:2014
UL6950-1
、
CSA C22.2 No.
60950-1、
EN60950-1/IEC60950-1
UL60950-1 2nd ed
、
CSA C22.2
No. 60950-1 2nd ed、
EN60950-1/IEC60950-1 2nd ed
安全規格
IEC 62471:2006 (Ed.1.0)、
EN 62471:2008
(
レーザー
)
EN60825-1：1994+A1」
2002+A2：2001、
IEC60825-1、
21CFR1040.10 and
21CFR1040.11、CDRH
Class
Ⅱ、
IEC Class2
(LED)
IEC/EN60825-1:2001、
IEC/EN62471:2006
EMI/RFI
FCC: 47 CFR Part 15
、
Subpart B、Class B
ICES-003 Issue 6、Class B
EN 55032、Class B
EN 55024
EN 55035
EN 60601-1-2:2015、IEC
60601-1-2:2014
FCC Part15 Class B
、
ICES-003 Class B、CISPR
22、CISPR 24
Medical electrical
equipment：EN60601-1-2：
2002
FCC Part 15 Class B
、
ICES-003 Class B、 EN55022
Class B、EN55024、医療用電子
機器： EN60601-1-2
IFS-NX 機器仕様書
28
* 従来のバーコードリーダで RS232C 形式のケーブルを使用している場合には、USB 形式のケーブルに変
更してください。

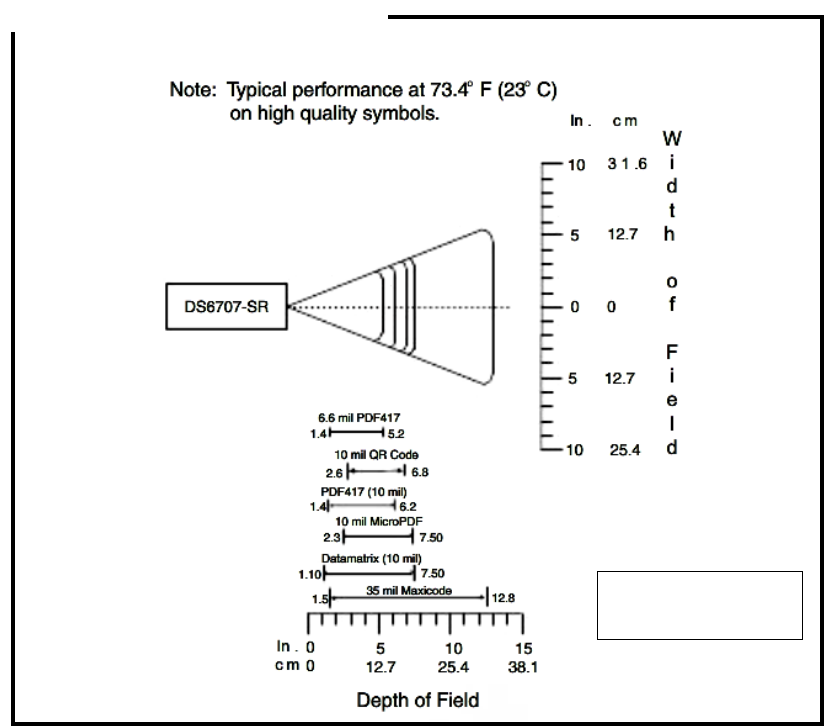

縦軸： 幅寸法
横軸： 焦点距離
補足：バーコードリーダのスキャン性能例一覧
