IFS - NX 機器仕様書 3 2 特長＜部品誤装着防止＞・部品切れ時に旧リールと新リールの照合を行い、部品誤装着による基板の不良を防ぎます。・外段取り時に部品と生産プログラムの照合を行い、部品誤装着による基板の不良を防ぎます。＜部品残数管理・フィーダ検索＞・フィーダなどの供給装置の所在、使用状況、装着されている部品を簡単に検索、引き当てを行えます。・部品入庫時に登録することによ…

IFS-NX 機器仕様書

以下は CAN を活用したシステム構成例です。

IFS

サーバ

IFS

クライアント

IFS

クライアント

アクセスポイント

ハンディターミナル

バーコードリーダ

Intelli

トロリー

(CAN)

フィーダ

部品バーコード

ユーザ

PW02

コントローラボックス

Intelli

フィーダ

(CAN)

ラベルプリンタ

実装ライン

イーサネットハブ

IFS-NX 機器仕様書

2 特長

＜部品誤装着防止＞

・部品切れ時に旧リールと新リールの照合を行い、部品誤装着による基板の不良を防ぎます。

・外段取り時に部品と生産プログラムの照合を行い、部品誤装着による基板の不良を防ぎます。

＜部品残数管理・フィーダ検索＞

・フィーダなどの供給装置の所在、使用状況、装着されている部品を簡単に検索、引き当てを行えます。

・部品入庫時に登録することにより、部品シリアル番号ごとに現在の所在と残数が検索できます。在庫管理や棚

卸しの合理化に繋がります。

＜トレーサビリティ・回路コード対応＞

・トレーサビリティ機能による、搭載した部品のシリアル、ロット、ヘッド情報、ノズル情報などの詳細情報が確認でき

ます。

・従来のトレーサビリティ機能を拡張し、基板のコードの他に回路ごとのコードを認識して部品の搭載履歴を管理し

ます。

＜MSD 部品対応＞（Moisture Sensitive Device）

・ MSD 部品の管理を行うことができ、使用期限が切れた部品の使用を禁止します。

＜メンテナンス履歴＞

・フィーダの検査履歴を記録・管理できます。またフィーダの使用状況によりメンテナンス時期を設定し、警告を表

示します。チョコ停を改善し、安定した品質が確保できます。

＜生産性向上＞

・ライン上で生産中の生産状況を、各種エラー情報(部品切れ警告、プロセスエラーなど)と共に確認することができ

ます。

・ランダムフィーダセットアップ機能により、任意の位置にフィーダを装着し生産できます。

・サーバ PC の採用により工場の一括管理、データベース共有化、データバックアップ対策に有効です。

＜互換性＞

・ JaNets、IS と部品データを共有できます（RX-7/7R は除く）。

・ Intelli SCS/EM からのバージョンアップができます。

IFS-NX 機器仕様書

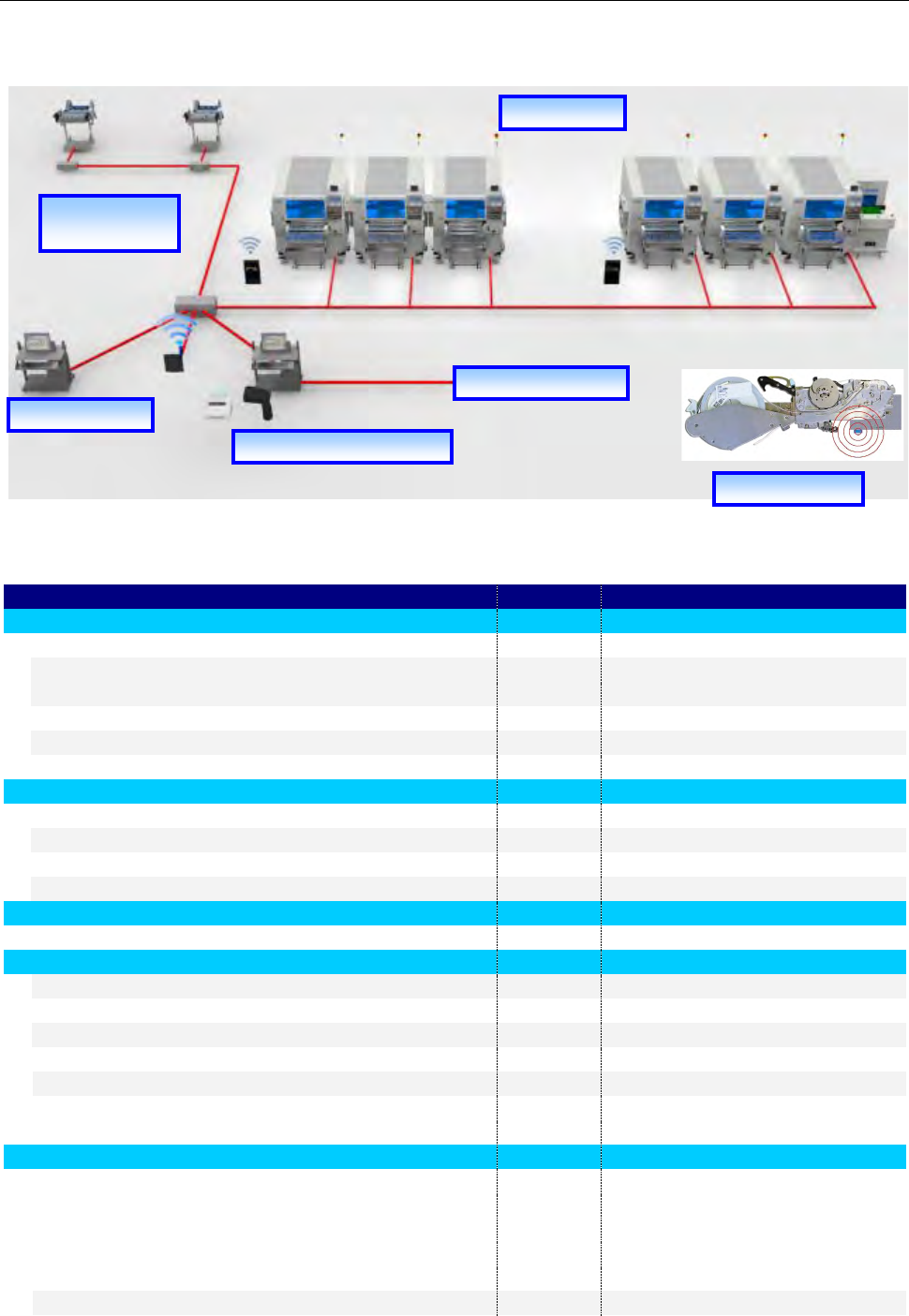

3 IFS-NX システム構成

システムの構成及び構成機器を以下に示します。

システムの構成

構成機器

○：JUKI より提供する機器です。 ◎：お客様にて、別途下記提供元メーカよりご準備ください。

分類 / 機器名

形態

備考

IFS

システム

IFS

ソフトウェア

（サーバ

クライアントソフト含む）

○

IFS サーバ用 PC ◎

システム規模に応じてサーバ台数は

可変

ハンディターミナル

◎

アクセスポイント

（及び無線

LAN

環境）

◎

プロテクトモジュール

○

プログラミングステーション

IFS

クライアント用

◎

サーバ

と兼用可能

ラベルプリンタ

◎

ラベル紙

◎

バーコードリーダ（

1D / 1D

・

）

◎

ネットワーク環境

Windows

ネットワーク環境（

LAN

機器）

○

マシン本体

ソフトウェア

○

コントロールボックス（

MPC

、

HUB

、ケーブル類）

○

ポジションバーコードシール（各機種用

メカ

電動）

○

マシン本体用トレーサビリティ

OP (

バーコード用

)

○

マシン本体用トレーサビリティ

OP (2

次元コード用

)

○

マシン本体用トレーサビリティ

OP (

マルチコード用

)

○

マルチコードリーダ（ヘッド部取付

搬送部取付）

○

工場出荷オプション

部品供給装置

Intelli フィーダ(RFID) ○

メカ式テープフィーダ、

電動式テープフィーダ(EF)、

バルクフィーダ、スティックフィーダ

Intelli フィーダ(CAN) ○

電動式テープフィーダ

(EF/RF)

、

スティックフィーダ

Intelli

トレイホルダ

○

マウンタ

IFS

システム

プログラミングステーション

ネットワーク環境

一括交換台車

その他の設備

部品供給装置
