佳力科技

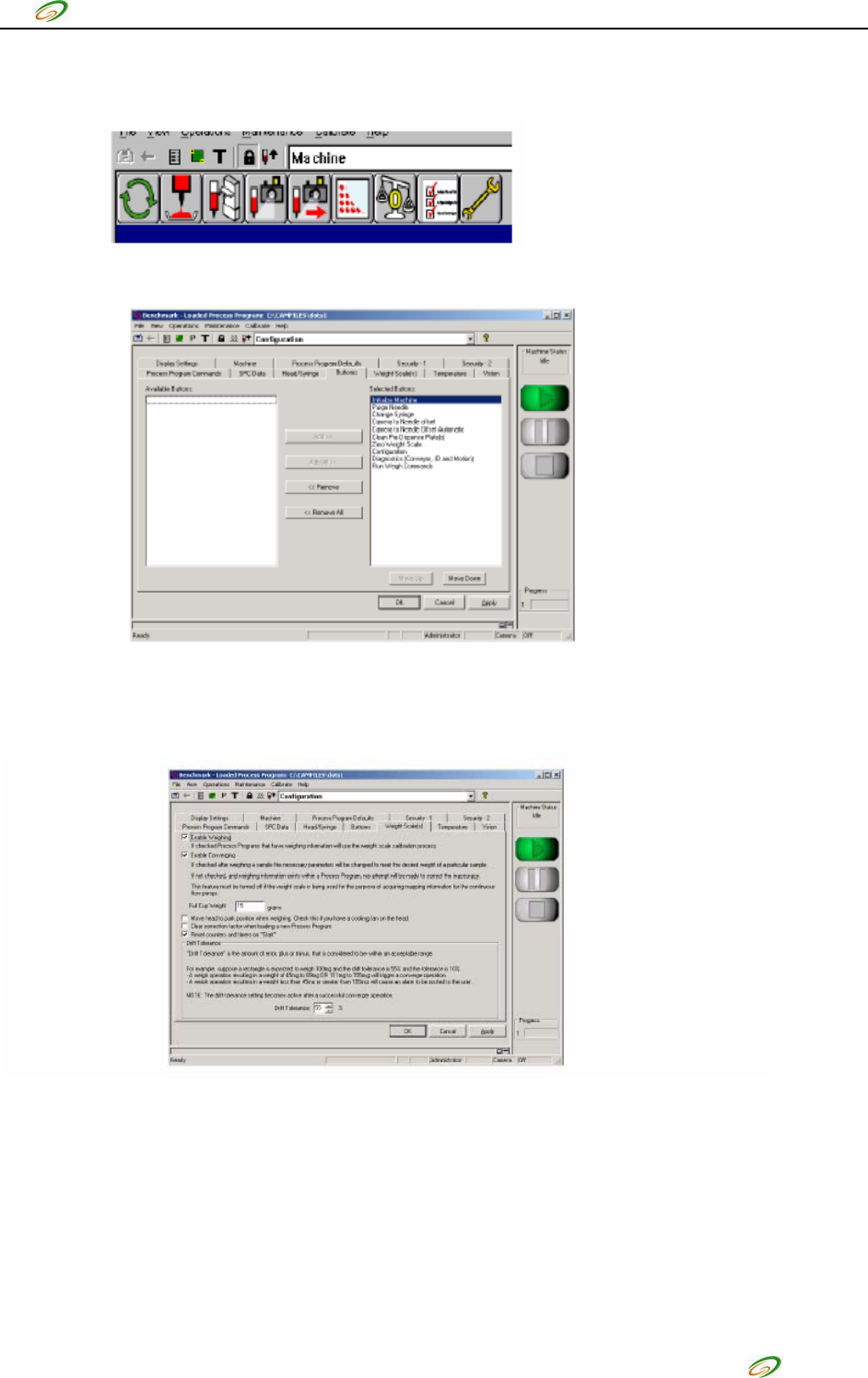

5．7 BUTTON

5．7．1 设定操作图标出现在机器主画面上的快捷工具栏

5．8 WEIGH SCALE

5．8．1 设定称重系统的一些功能

Run Weight 选择运行称重命令，不选则称重命令无效

Enable converging 选择运行称重重量纠正（程式中应用）

Full Cup Weight 设定称重杯满载量

佳力科技

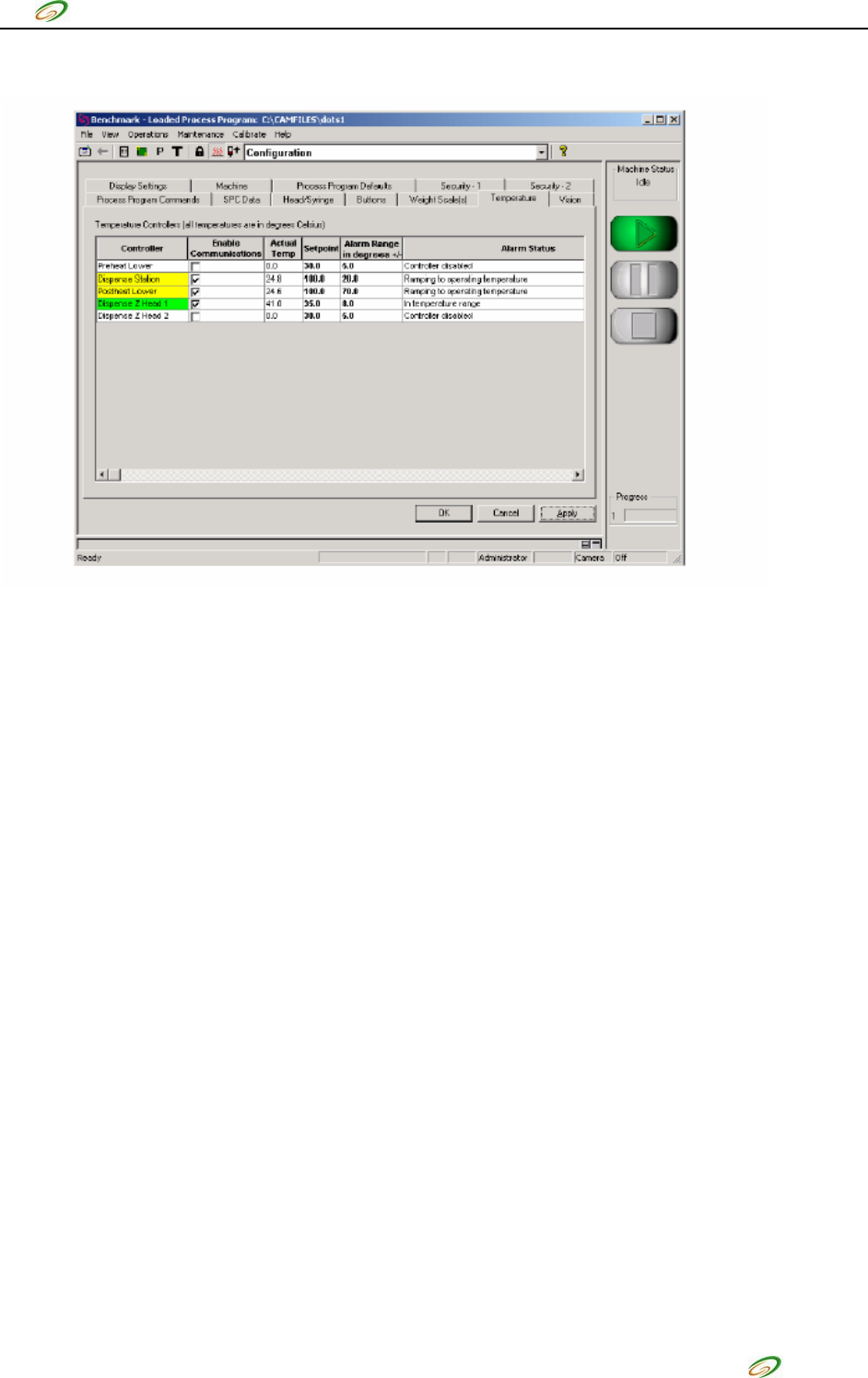

5．9 TEMPERATURE

5．9．1 提供每个加热区的温度设定

·CONTROLLER

——每个加热区的名字，对于单轨的最多有 6 个，双轨的最多有 10 个

·ENABLE COMMUNICATIONS

——选择激活所需的加热区

·ACTUAL TEMP

——显示出由温度感应器感应到的加热区的实际温度

·SET POINT

——指此加热区温度设定的目标值

·ALARM RANGE IN DEGREE+/-

——指温度的误差报警范围，当实际温度超出此范围机器则会报警，在任何一个加热区温度没达到的时候机

器是不可以运行的

·ALARM STATUS

——能看到警告的具体内容和哪一个区没有达到设定温度值

——在不同的警报下，CONTROLLER 会变成相应的颜色

·绿色-已经达到设定温度值和在误差范围以内

·黄色-温度正在升温

·红色-温度超出设定范围

佳力科技

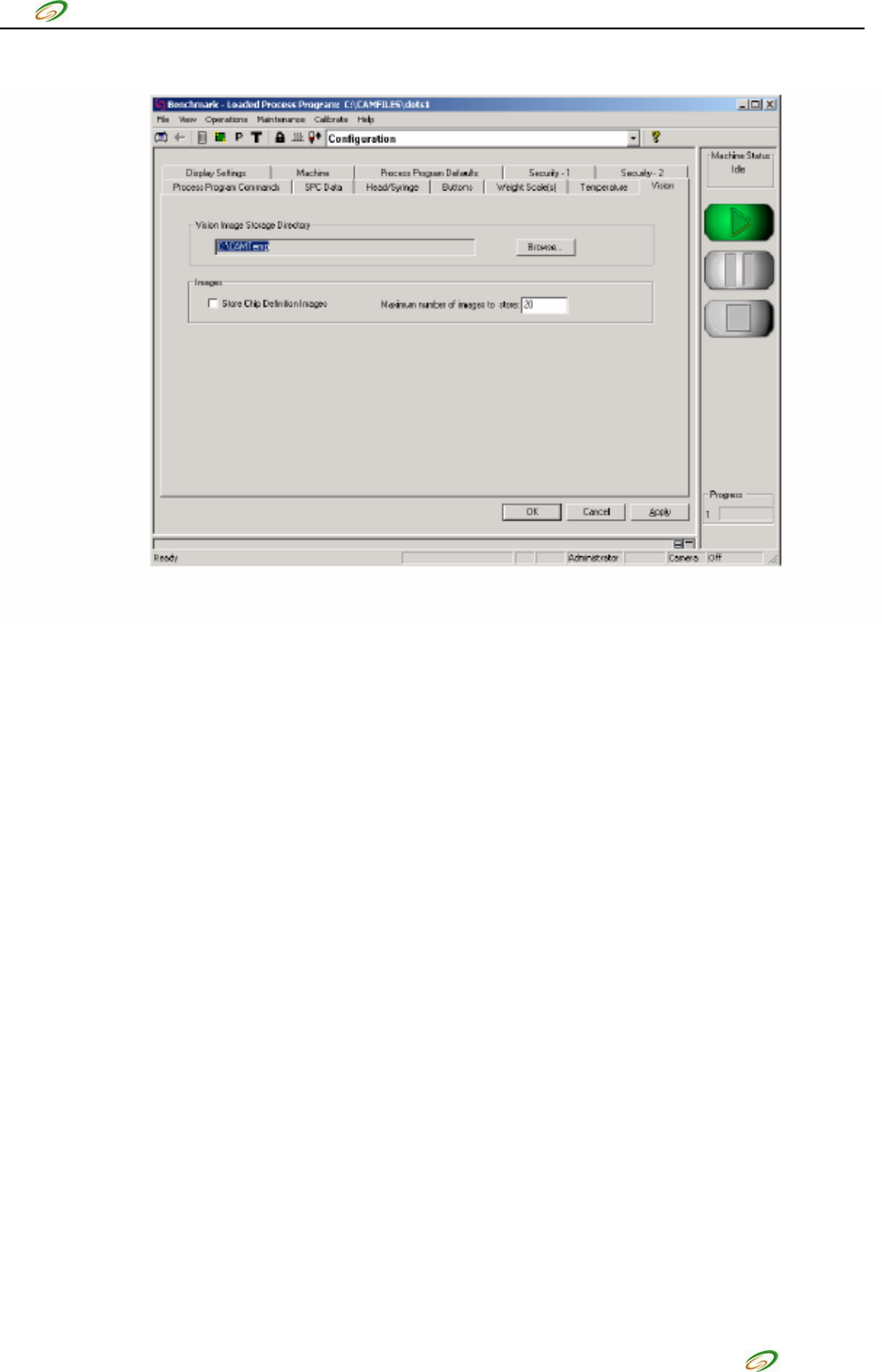

5．10 VISION

5．10．1 VISION IMAGE STORAGE DIRECTORY

·设定产生的图片的存储位置

5．10．2 IMAGES

·允许储存 CHIP DEFINITION 图片和最多能存储的图片数量

8．1 FIDUCIALS （基准点）

8．1．1 FIDUCIALS

·被用于调节程式的偏差来达到点胶的精准度

·在做程式的命令的时候，需要先做程式的基准点

·在应用中，一共会用到四种不同的基准点，描述如下

——TAUGHT 标准学习模式

——SYNTHETIC 综合的特殊点模式

——CHIP DEFINITION 全芯片识别模式（找芯片边缘）

——ONE SNAP 单影像识别 2 种 Mark 点模式（针对微型板）

8．2 识别基准点

8．2．1 在识别基准点之前，必须先载入一块 PCB 到点胶区域

·识别基准点的步骤如下

——选择 FILE>LOCATE

——以前做的 FIDUCIAL 的清单将会出现（8-8）
