佳力科技第六章校正 6 ． 1 介绍 6 ． 1 ． 1 要使机器开始生产产品，有很多校正需要做，本章提供了做校正的过程 6 ． 2 CAMERA TO NEEDLE OFFSET DET AIL （详细做法） 6 ． 2 ． 1 为了让系统知道相机中心和针头中心的距离，就必须做这个校正 6 ． 2 ． 2 每当针头或 DU 被移动或重装，都必须做这个校正 6 ． 2 ． 3 在校正的时候，校正点是打在点胶平台上的，用照相机来照…

佳力科技

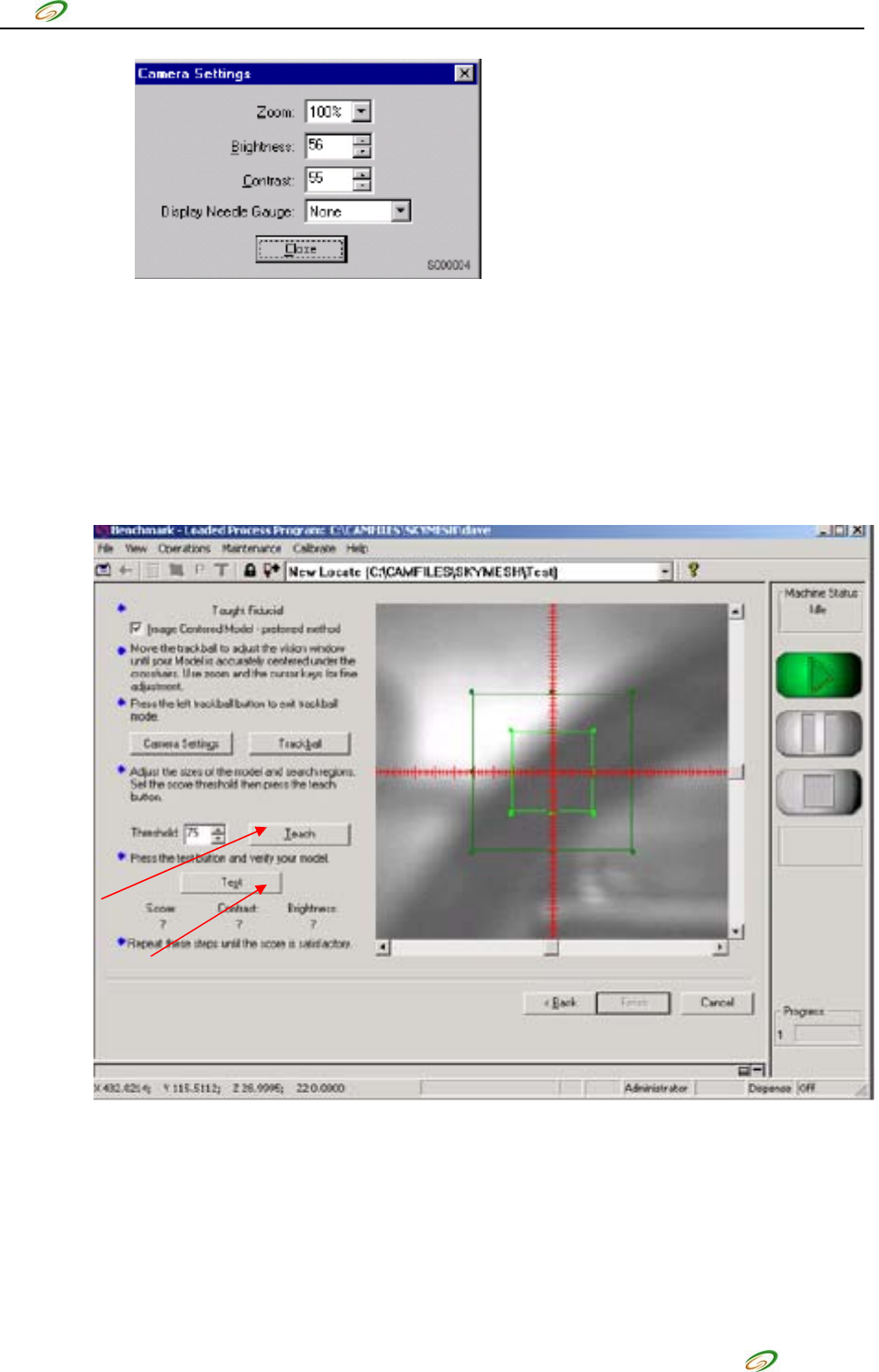

·使用轨迹球调节相机的对比度和明亮度，直到看的很清楚为止黑白对比明显

——如果必要，也需要调节 MODLE SIZE 和 SEARCH AREA，步骤如下

·把光标放到模式框和搜索框的角落，点右键用轨迹球来调节模式框和搜索框的大小，觉得合适之后，再选

择 CENTER REGIONS，把模式框和搜索框还是放在 FIDUCIAL 的中心

·如果 MODEL SIZE 和 SEARCH AREA 都调节好了，选择 THRESHOLD，并输入想要设置的参数

·按 TEACH 和 Test ，会出现识别分数值和对比度和明亮度的值

·如果结果分数值超出 THRESHOLD 值，则表示学习成功，按 FINISH 键结束。

佳力科技

第六章校正

6．1 介绍

6．1．1 要使机器开始生产产品，有很多校正需要做，本章提供了做校正的过程

6．2 CAMERA TO NEEDLE OFFSET DETAIL （详细做法）

6．2．1 为了让系统知道相机中心和针头中心的距离，就必须做这个校正

6．2．2 每当针头或 DU 被移动或重装，都必须做这个校正

6．2．3 在校正的时候，校正点是打在点胶平台上的，用照相机来照点的中心以确定相机与针头中心的偏差

6．2．4 手动的校正步骤是用来当你需要改变点的参数的时候做校正

·选择 Calibrate>camera to needle offset detaled

·仔细阅读显示的画面中的文字，并按 NEXT 继续

·在出现的选择菜单中选择你需要做校正的头或者选择你希望机器连续的做两个头的校正

·选择好之后，按 NEXT 继续

佳力科技

——在菜单中设置合适的参数，并选择 Dispense a test dot.如果点不好，重复这个动作直到打出的点 OK

——选择 NEXT 继续，刚才作的测试点需要清洁，因为下一步也是点在这个平台上

6．4．5 做相机与针头的校正

·从点测试点的画面点 NEXT 就开始做校正了

·当针头高度被校正完成之后，就会在校正平台上点 3 个点

·影象系统会自动的来找中间一个点的中心

·如果校正成功，则会出现一个影象画面，十字架在中间一个点的正中心，且上面会显示 SUCCESSFUL 的

字样，见下图：
