佳力科技
——重新初始化机器
·选择正确的泵并初始化机器
——把程式调出来之后，看属性画面（10-4）
——为每个头选择相同的型号和供气方式
8.3.2 拆泵
·取掉泵电源线和加热器电源线
·把气压调节到 0
·取下装在泵上的胶管
·把泵从 Z 轴卸下
8.3.4 PURGE 排胶
如果要达到连续不断的点胶 OK 的话，就需要有不间断的胶材供应
·在对泵进行维护，清洁或更换胶之后都需要 PURGE
佳力科技
44
佳力科技
8.3.5 准备动作
·确认泵在工作的温度之内
——如果泵不在工作的温度之内，请打开泵加热器，等待 15-30 分钟以便让泵达到工作温度
——检查 PURGE 的位置，如果不对请重新设定
8.3.6 针头型号
·需要使用正确的喷嘴进行 PURGE
·步骤
——根据所点胶材设定好气压值
——做 PURGE 位置的校正
·确认针头的高度要高于杯子 0.5 英寸以上，以便能很好的观察胶流出的情况
——选择 Maintenance >Purge Needle,会出现以下画面，此画面还能让你来设定 PURGE 参数
——设定 Smartstream 排胶数值
——点 PURGR ON
·如果泵是空的，那么在 PURGE 完成之后应该可以看到胶成一直线喷射而出
——再次点 PURGE ON
·胶材会不断的从喷嘴流出， 但可能会出现偶然断胶的情况， 一般情况是胶水含气泡所致
——如果胶材流动还是不顺畅，重复上一动作，直到胶材能顺畅的不间断流出，也许会重做 2-3 次
——需确认在流出的胶材中没有气泡
佳力科技
45
佳力科技
——对其他的泵重复这个动作（如果有装备其它泵的话）
——点 FINISH 完成排胶
——关上门盖并继续
8.3.6 Smartstream 泵的拆卸和清洁
Smart Stream泵的标准的维护会让机器的生命周期与产品质量的稳定性起到关键性的作用.
安全事项
1. Emergency Stop （紧急挚）按键要正确使用.
2. 保养前要按要求佩戴好相关的防护用品.
3. 操作时不小心泄漏的胶水应首先用沾有少量 IPA 溶剂的清洁纸擦试,再干擦。
4. 操作时尽量避免吸入挥发气体.如果不慎吸入须立即走开到空气新鲜处,若仍有不适则须就医；
5. 小心不要将胶水或清洁溶剂溅到皮肤上或眼内,若溅到皮肤上应及时擦除并用肥皂洗净;若溅到眼内,立即
用清水冲洗至少 15 分钟。若仍有不适，则须就医；
6. 如果不慎误食，立即用清水漱口，接着大量饮水，然后及时就医

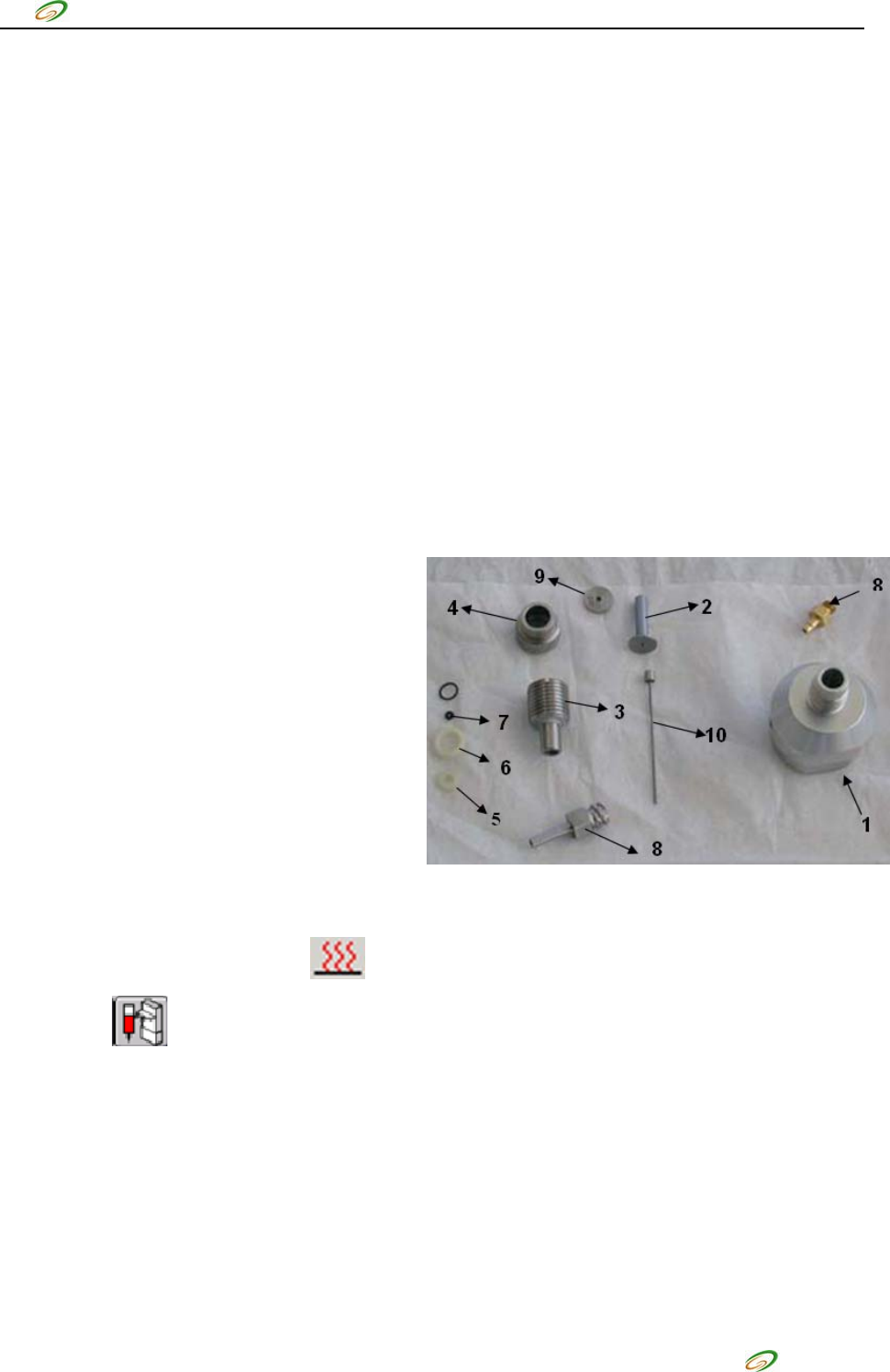

Smart Stream点胶泵的组件:(图1)
1. 喷胶泵主体
2. 活塞缸
3. 外螺纹密封螺丝钉
4. 螺母，喷嘴夹持器
5. O-型圈(中)
6. O-型圈(大)
7. O-型圈(小)
8. 胶管接头, #10- 32 X 3/32
管,
9. 喷嘴
10. 活塞(碳化物)
图
1
8.3
.7 拆卸 Smart Stream点胶泵
1. 机器先停止运行，点击加热开关
关掉机器加热。
2. 点击
图标,点胶头移到前面,打开安全门,取下充胶气压管,松开导胶管,断开加热器的电缆.
3. 松开胶管接头(syringe nozzle）的定位累丝，然后松开 2.5 毫米的定位螺丝钉,卸下泵,托住泵的定位杠并
将其从机器里移出。
8.3.8 Smart Stream点胶泵的清洁
1. 点胶泵每周需清洁一次.如是使用特殊胶水需八小时清洁一次或更短周期。当不进行生产时，点胶泵需
在 4 小时之内进行清洁（视胶水而定） ，如果泵没在规定时间内清洁，可能会出现少胶或漏胶，严
重时会造成胶水固化在泵里，造成点胶泵报废。
2. Smart Stream 泵组件拆卸步骤及方法
