佳力科技 · 皮带滑轮裸露在外 ——维护之前请关闭运动 · 机器自动运行 1 ． 6 安全装置 1 ． 6 ． 1 以下安全装置是用来保护人员不受伤或者机器不会损坏： ·安全盖子 ——用来把整个机器封起来 ——这些盖子被用来限制接触到任何移动部分，有高电压高气压的地方和点胶部分 ·安全继电器电路 ——这个电路使机器在门盖被打开的情况下停止动作 ·安全门锁开关 ——安全门锁能让门盖在生产中保持锁紧的状态 ——控制系统会一直检查门打开和锁紧…
佳力科技

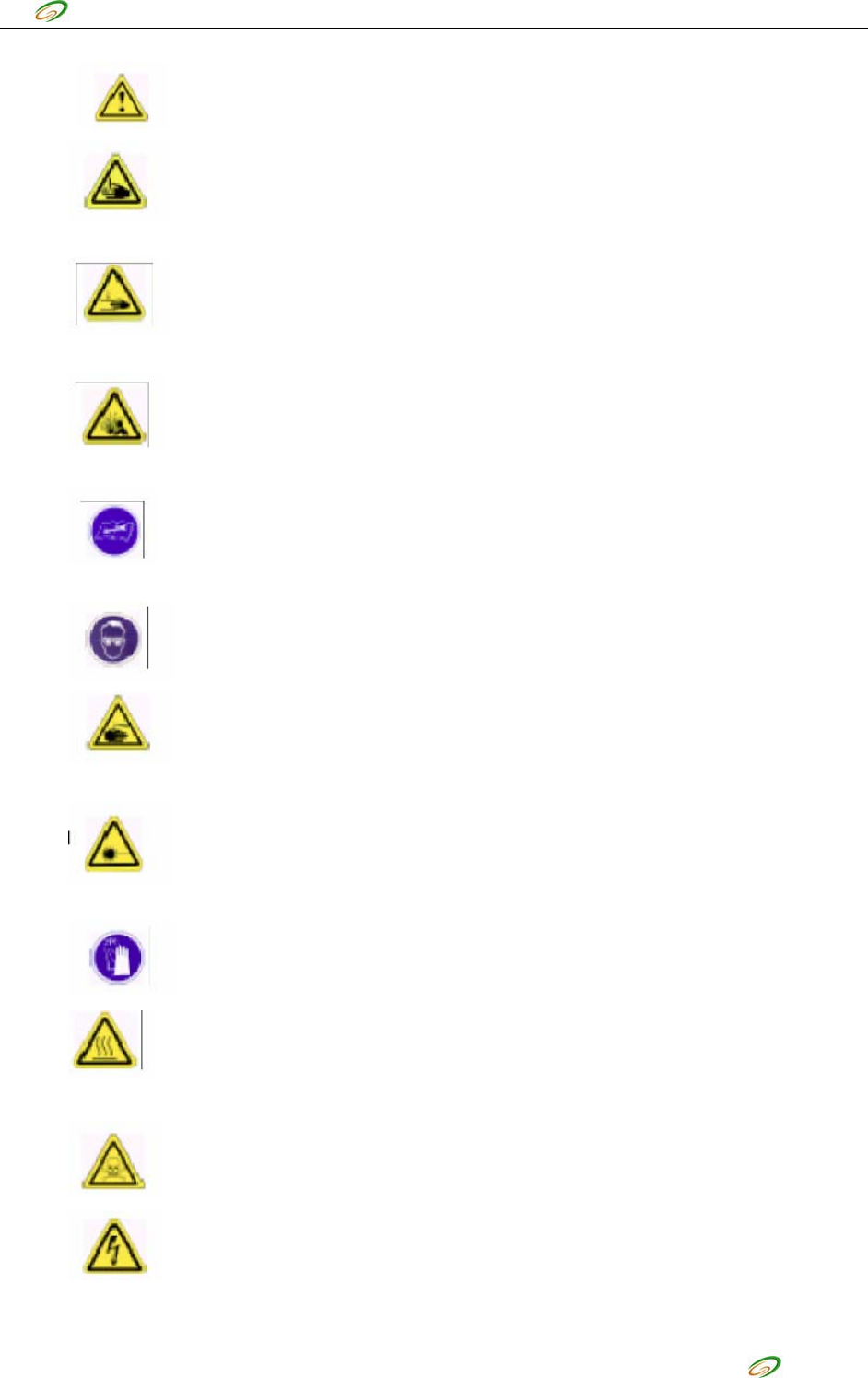

· 注意：一个危险级别普通的警告声明
· 有被割伤的危险
——附近有可移动的轴或锋利的边缘
·
把手拿开
——请把手拿开以远离移动部件
·
有高气压存在的部件
——请在维护之前断开气源
·
请参考操作手册
——在做这个动作之前请参考操作手册
·
请佩带眼罩
·
化学危险
——请参考胶材安全表格（MSDS）
· 镭射危险
——镭射正在使用
·
请带手套
·
高温危险
——表面有高温，在维护之前请冷却
·
有毒的胶材
·
高压危险
——有被电击的危险，在维护之前请断电
佳力科技
4
佳力科技
· 皮带滑轮裸露在外
——维护之前请关闭运动
·
机器自动运行
1．6 安全装置
1．6．1 以下安全装置是用来保护人员不受伤或者机器不会损坏：
·安全盖子
——用来把整个机器封起来
——这些盖子被用来限制接触到任何移动部分，有高电压高气压的地方和点胶部分
·安全继电器电路
——这个电路使机器在门盖被打开的情况下停止动作
·安全门锁开关
——安全门锁能让门盖在生产中保持锁紧的状态
——控制系统会一直检查门打开和锁紧的信号
——即使在机器处于关机的状态，门也是锁紧的
——要使操作系统使门打开，必须要先做 RESET 的动作和有电压输入
·紧急停止开关（2-1）
——在机器出现故障的时候，紧急停止开关是最快也是最有效的方法去停止机器
——紧急停止开关位于机器的前盖和后盖上
——在紧急开关按下之后，所有的电源和气源会断掉，除了不间断电源（UPS）
——在紧急开关按下之后，电脑会保持有电直到操作者关掉电脑
显示器
Monitor
紧急停止开关
EMO switch
点胶泵
Di
spe
n
se
pu
m
p
机器控制电源开关
Machine on/off button
机器内部灯开关
Interior light button
胶筒气压表
Syringe air pressure
电脑位置
Computer location
佳力科技
5
佳力科技

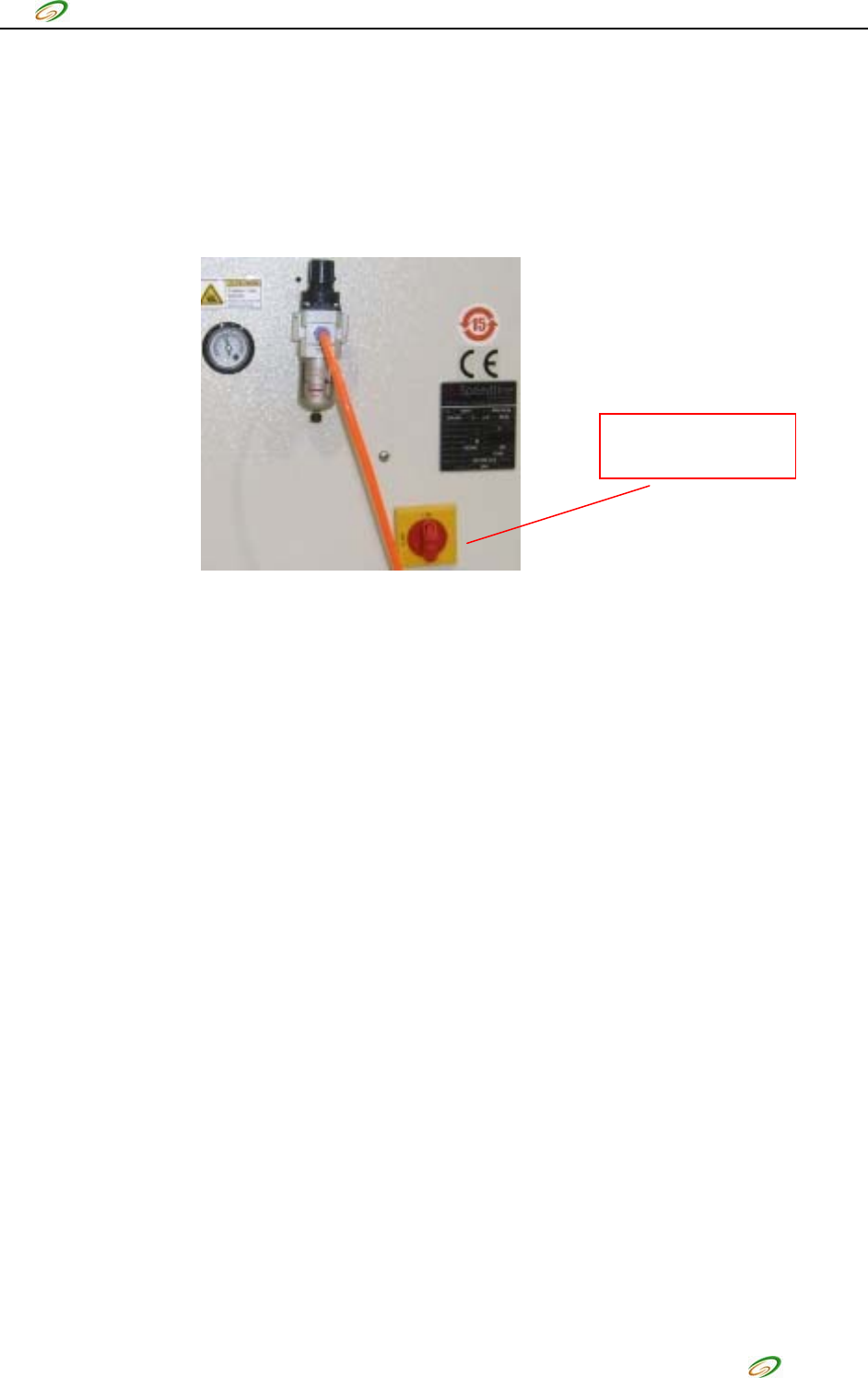

·主电源开关（2-2）
——主电源开关可以使维护人员切断电源和气源供应当在维护机器的时候
主电源开关：主电源由机台后面接入，电源根据机器型号分
220VAC,50/60HZ,1Phase;220VAC,50/60HZ,3Phase;380VAC,50/60HZ,3Phase;230VAC,50/60HZ,1Phase 等等。
机器主电源开关
M
a
in
powe
r
sw
i
tc
h
·气源断开开关（2-3）
——气源断开开关是跟三个紧急停止开关联系起来的
——当任何一个紧急停止开关被按下时，气源断开开关会马上起作用以阻止再有气流进入机器
--灯塔状态介绍：
红色
闪烁：表示需要操作者去完成某些动作（比如提示胶量不足）
这个灯可以和琥珀色灯及绿色的灯一起亮。
琥珀色
闪烁：表示机器出现系统错误（比如说x，y轴动作出错）
绿色
常亮：表示机器在工作中
闪烁：机器在等待生产
