佳力科技 ——输入以下数值 RPM=300 TIME IN SECOND=45 ——点 PURGR O N ·如果泵是空的，那么在 PURGE 完成之后应该可以看到胶刚好从针头上流出 ——再次点 PURGE ON ·胶材会不断的从针头里流出，但可能会出现偶然断胶的情况 ——当这次完成之后，把参数修改为以下： RPM=1500 TIME IN SECOND=9 ——选择 PURGE ON ，然后观察胶从针头流出的情况 ·胶材应该是不间断…

佳力科技

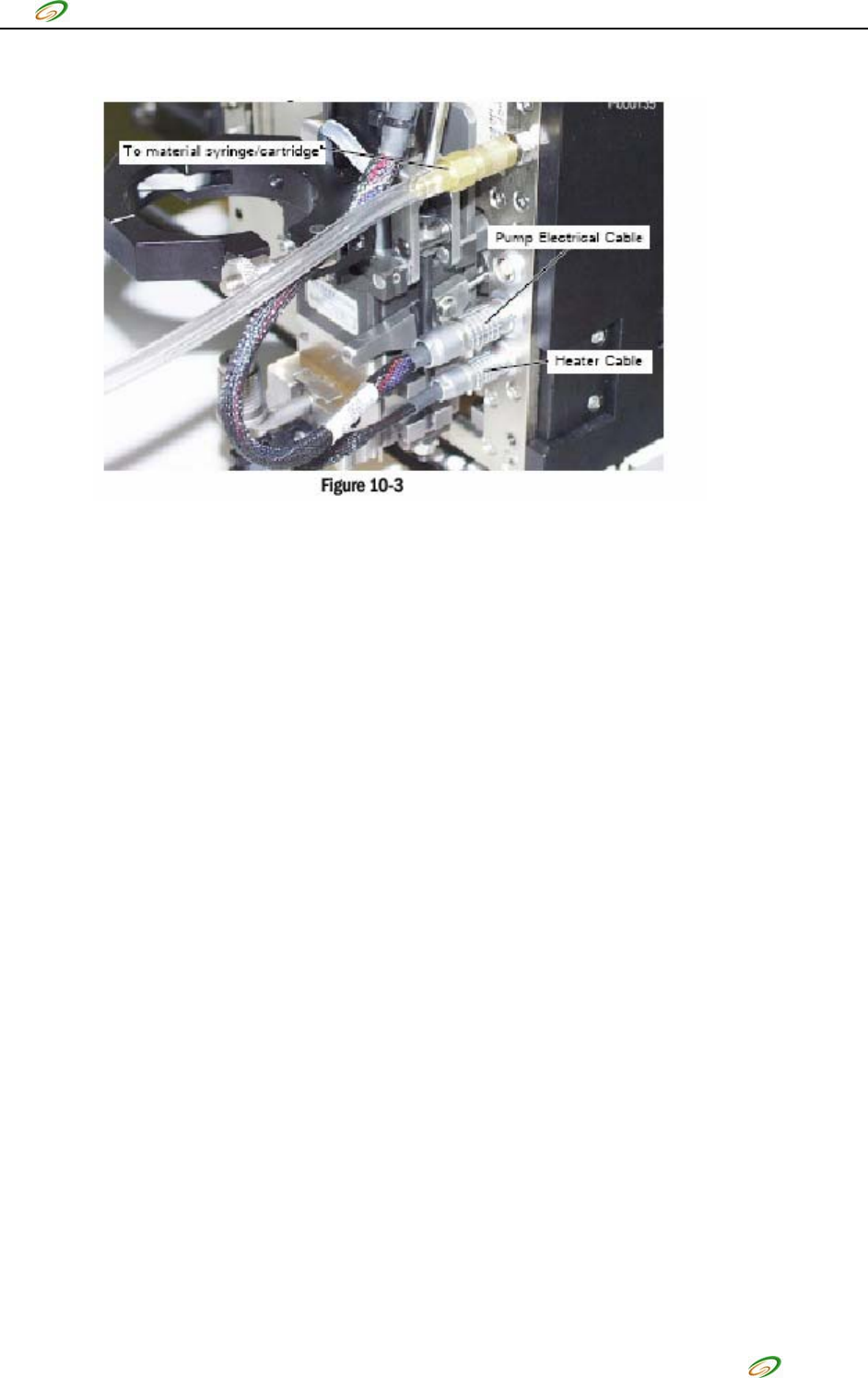

——连接好泵的电源线和加热器的电源线，并接好气管（10-3）

——装上一管胶

——打开加热器和气压阀

——检查气压大小，大约为 15--30PSI，以便胶能连续不断的流入泵体

——重新初始化机器

·如果之前这个轴上装的是不同型号的 DU

——把程式调出来之后，看属性画面（10-4）

——为每个头选择相同的型号和供气方式

7.3.2 拆泵

·取掉泵电源线和加热器电源线

·把气压调节到 0

·取下装在泵上的胶管

·把泵从 Z 轴卸下

7.3.3 PURGE 排胶

如果要达到连续不断的点胶 OK 的话，就需要有不间断的胶材供应

·在对泵进行维护，清洁或更换胶之后都需要 PURGE

7.3.4 准备动作

·确认泵在工作的温度之内

——如果泵不在工作的温度之内，请打开泵加热器，等待 15-30 分钟以便让泵达到工作温度

——检查 PURGE 的位置，如果不对请重新设定

7.3.5 针头型号

·需要使用 22#或更大的针头进行 PURGE

·步骤

——根据所点胶材设定好气压值

——做 PURGE 位置的校正

·确认针头的高度要高于杯子 0.5 英寸以上，以便能很好的观察胶流出的情况

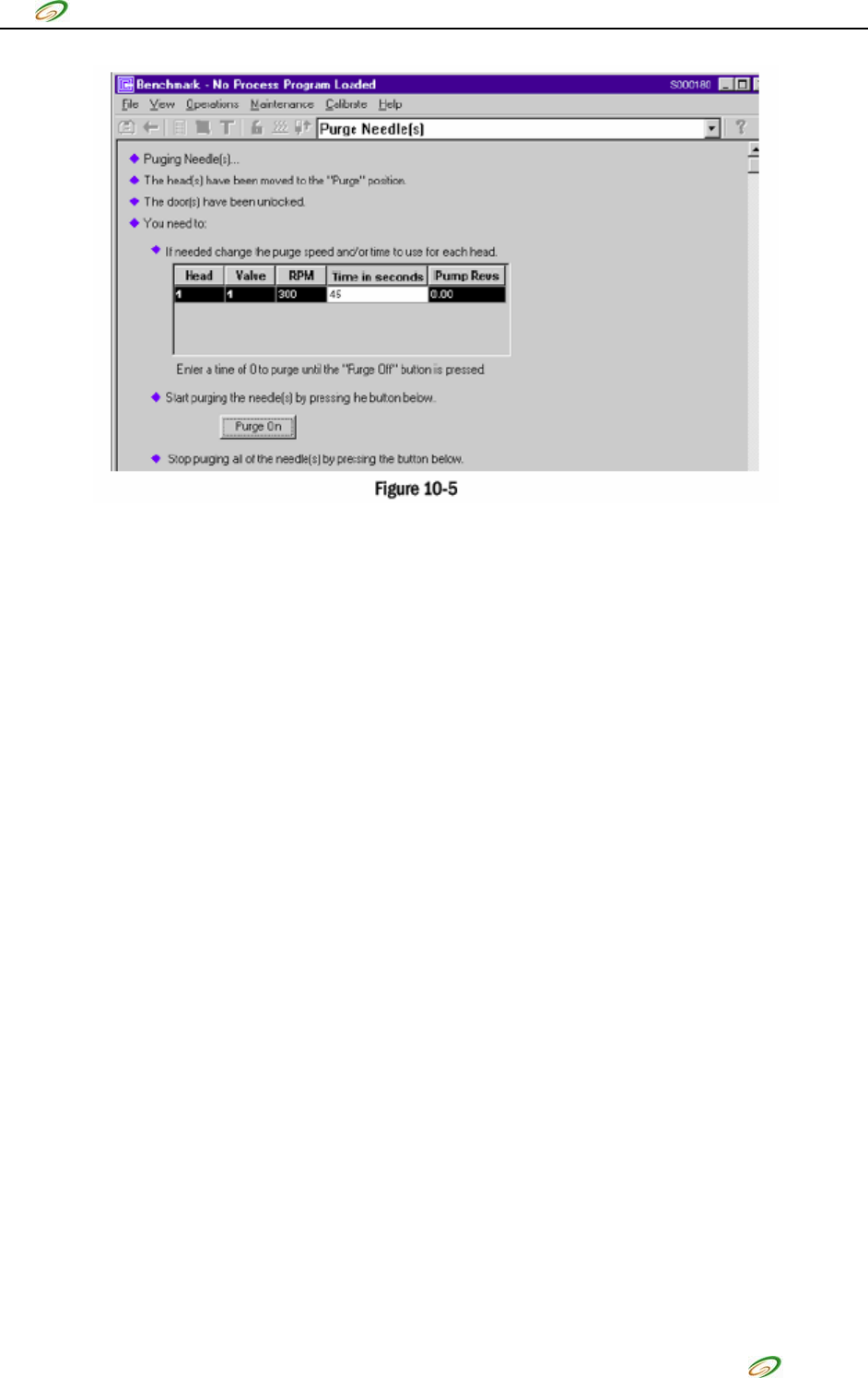

——选择 Maintenance >Purge Needle,会出现以下画面，此画面还能让你来设定 PURGE 参数

佳力科技

——输入以下数值

RPM=300 TIME IN SECOND=45

——点 PURGR ON

·如果泵是空的，那么在 PURGE 完成之后应该可以看到胶刚好从针头上流出

——再次点 PURGE ON

·胶材会不断的从针头里流出，但可能会出现偶然断胶的情况

——当这次完成之后，把参数修改为以下：

RPM=1500

TIME IN SECOND=9

——选择 PURGE ON ，然后观察胶从针头流出的情况

·胶材应该是不间断的流处，不能出现断掉的情况

——如果胶材流动还是不顺畅，重复上一动作，直到胶材能顺畅的不间断流出，也许会重做 2-3 次

——需确认在流出的胶材中没有气泡

——对其他的泵重复这个动作（如果有装备其它泵的话）

——点 FINISH

——关上门盖并继续

佳力科技

第八章 Smartstream 泵

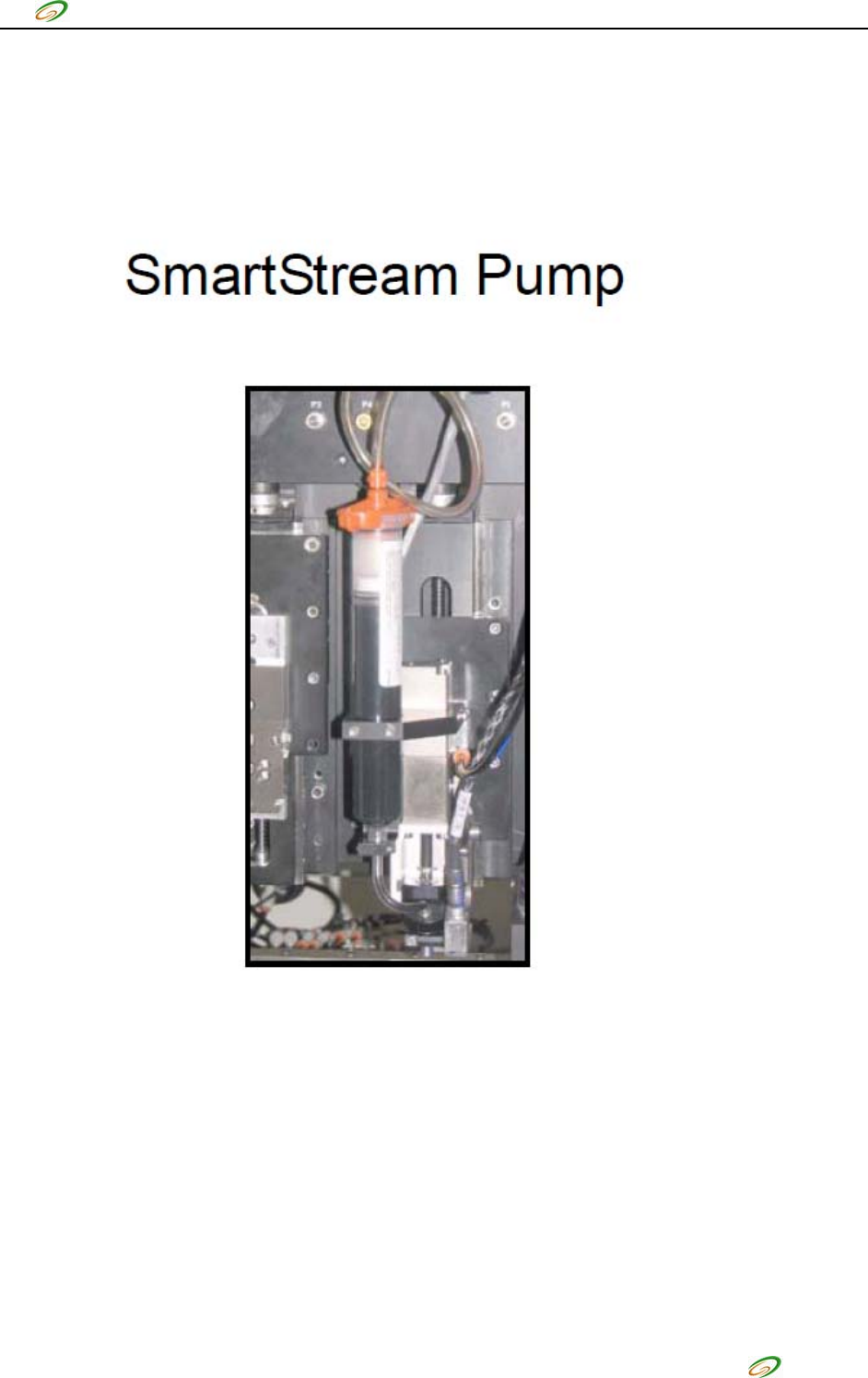

8.1 Smartsteam 泵

8.1.1 Smartsteram 泵是喷射活塞泵系列的最新一代，非常适合于做封装，底部填充等运用

8.2 功能描述

8.2.1 用一个马达来驱动单个活塞，单个活塞上下运动把胶通过针头推射出去

·大约需要 15- 30PSI 的气压来使胶材不断的从胶管流入泵体，当马达运动的时候，活塞的运动就能把胶喷

射出来

·在机器的前控制面板上有一个数字式温度控制器，能把材料加热到指定的温度

佳力科技
