佳力科技 3.2. 从超声波取出泵组件，用风枪吹干检查各组件干净即可。 3.3. 检查喷嘴是否损坏、畅通干净无残留胶水。 8.4.0 Smart Stre am 泵组件的组装 4.1. 给所有O型圈涂一层油脂（Die Maker ’ s grease） 4.2. 把加好油脂O型圈套在外螺纹密封固定螺丝上再将其装入喷胶泵体中锁紧 注意 :锁紧时不要太用力。同时要保持螺母 与泵主体的表面在同一高度左右 .不能高于泵主体的表面. 图 11 图…
佳力科技
图
5
2.4. 在喷胶泵主体里取下活塞缸; 用专用钩子取下黑色小O圈。
注意:此黑色小O圈只要粘过胶水不可在此使用,必须更换新的小O圈.
图
6
图
7
2.5. 如图8所示先把外螺纹密封螺丝钉顶端的中O密封圈用专用工具取出;再取出上部螺母.清洁(如果必要),此
密封圈能重复使用(每月更换一次)
图
9
图
8
2.6. 如图10所示用取出大O圈, 此大O密封圈能重复使用:
注意: 此密封圈每周更换一次
图
10
8.3
.9 Smart Stream 泵组件清洗及检查
3.1. 拆卸完成后, 除三个O型圈，胶管接头外，程序所有的零件放入超声波来进行清洗，清洗15分钟即可。
佳力科技
48
佳力科技
3.2. 从超声波取出泵组件，用风枪吹干检查各组件干净即可。
3.3. 检查喷嘴是否损坏、畅通干净无残留胶水。
8.4.0 Smart Stream 泵组件的组装
4.1. 给所有O型圈涂一层油脂（Die Maker’s grease）
4.2. 把加好油脂O型圈套在外螺纹密封固定螺丝上再将其装入喷胶泵体中锁紧
注意:锁紧时不要太用力。同时要保持螺母与泵主体的表面在同一高度左右.不能高于泵主体的表面.
图
11
图
12
4.3. 把加好油脂的黑色小O型圈放在活塞缸体的顶部，并将活塞缸轻轻放入喷胶泵主体中，
图
13
图
14
4.4. 把喷嘴平放在活塞缸表面对齐，装上大螺母并锁紧
4.5. 将加好油脂O型圈(15) 水平压入外螺纹密封螺丝钉内部。（确保水平并完全压入）。
图
15
图
15
4.6. 如下图（
图18）将光油脂（Die Maker’s grease）涂到活塞棒上,(大约三分之一向上活塞的长度)
注意: 不要将油涂在活塞的顶部（接近喷嘴的地方）。
4.7. 小心地把活塞装入外纹密封螺丝钉内。来回推动活使其润滑 (大约 1/3活塞的长度).
注意:轻轻的压活塞使其穿过外纹螺丝顶端的O型圈, 用力压会损坏活塞，如果轻轻压活塞还不能穿过O型圈
时, 必须松开外面的螺母再重新装。
佳力科技
49
佳力科技

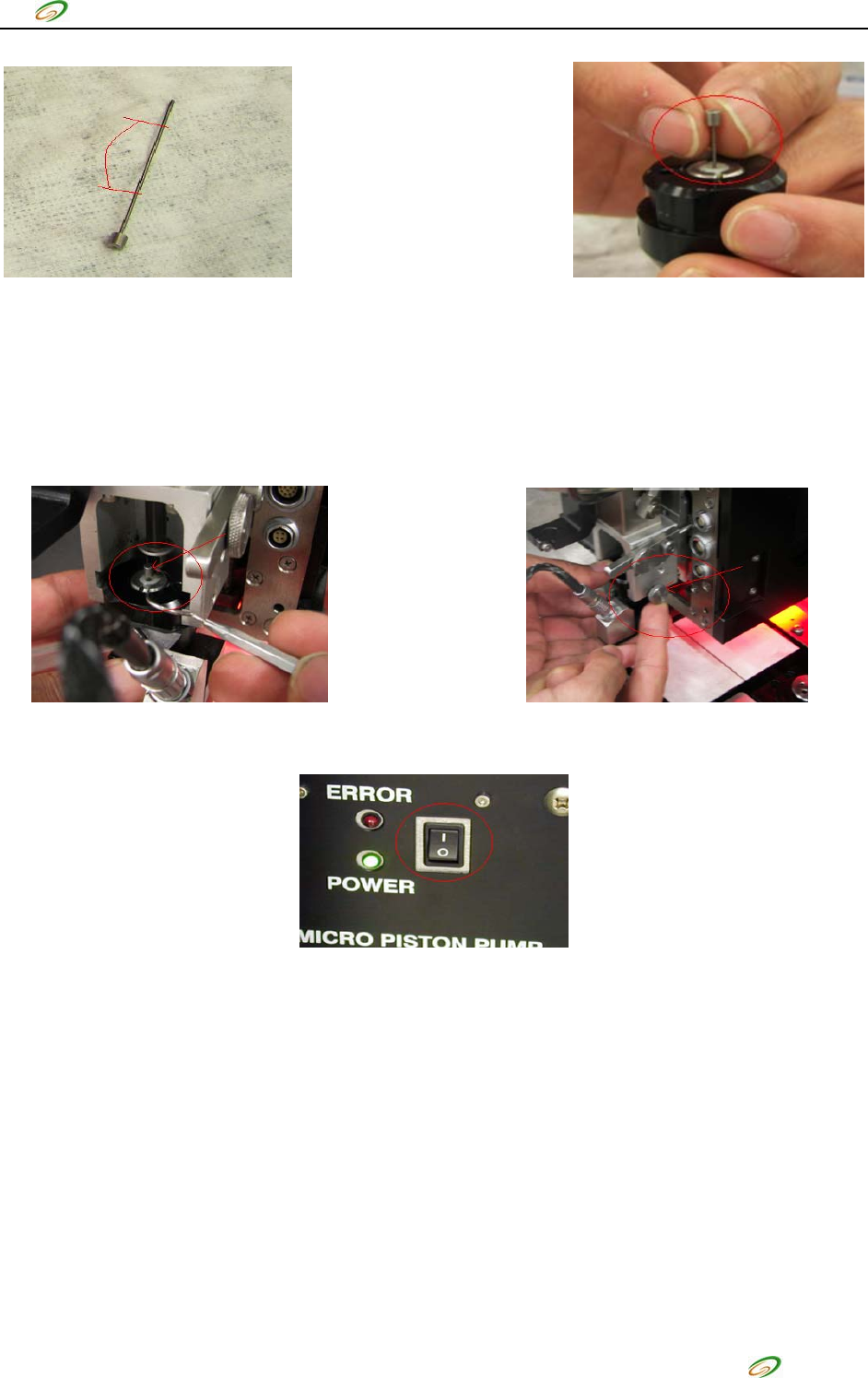

图
18
图
19
4.8. 泵主体装好后,如图所示正确安装胶管接头
注意:要检查胶管接头上的黑色胶圈是否还在,然后在用正确的工具扭紧,不要太用力扭死
8.4.1 安装上机
1. 确认无误后把点胶泵装回机器，对准Ｚ轴扣位(如图 20)，拧紧 2.5 毫米的定位螺丝钉如图 23,装好胶
液导管,气管,及电源线.
图
21
图
20
注意:
当活塞泵的力矩达到软件设定力矩的极限时（活塞泵很难活动）且 SmartStream 泵控制器(位于在机
器的前门内)ERROR 灯会闪，此时应关掉 SmartStream 泵控制器电源,重新 Smart Stream 泵组件的组装
图
22
安装完
喷头后进行安装胶水，待温度升到设定值后,进行喷胶，自动校正后才可以正常生产.
