2.1. Smart Stream 泵从机器取下后,首先取出活塞棒(图2);
图
2
注意:活塞很脆弱，取出过程当心损坏
2.2. 用六角扳手松开加热块固定螺丝(图3);取下喷嘴加热块, 用扳手取下胶管接头:(图4);
图
3
图
4

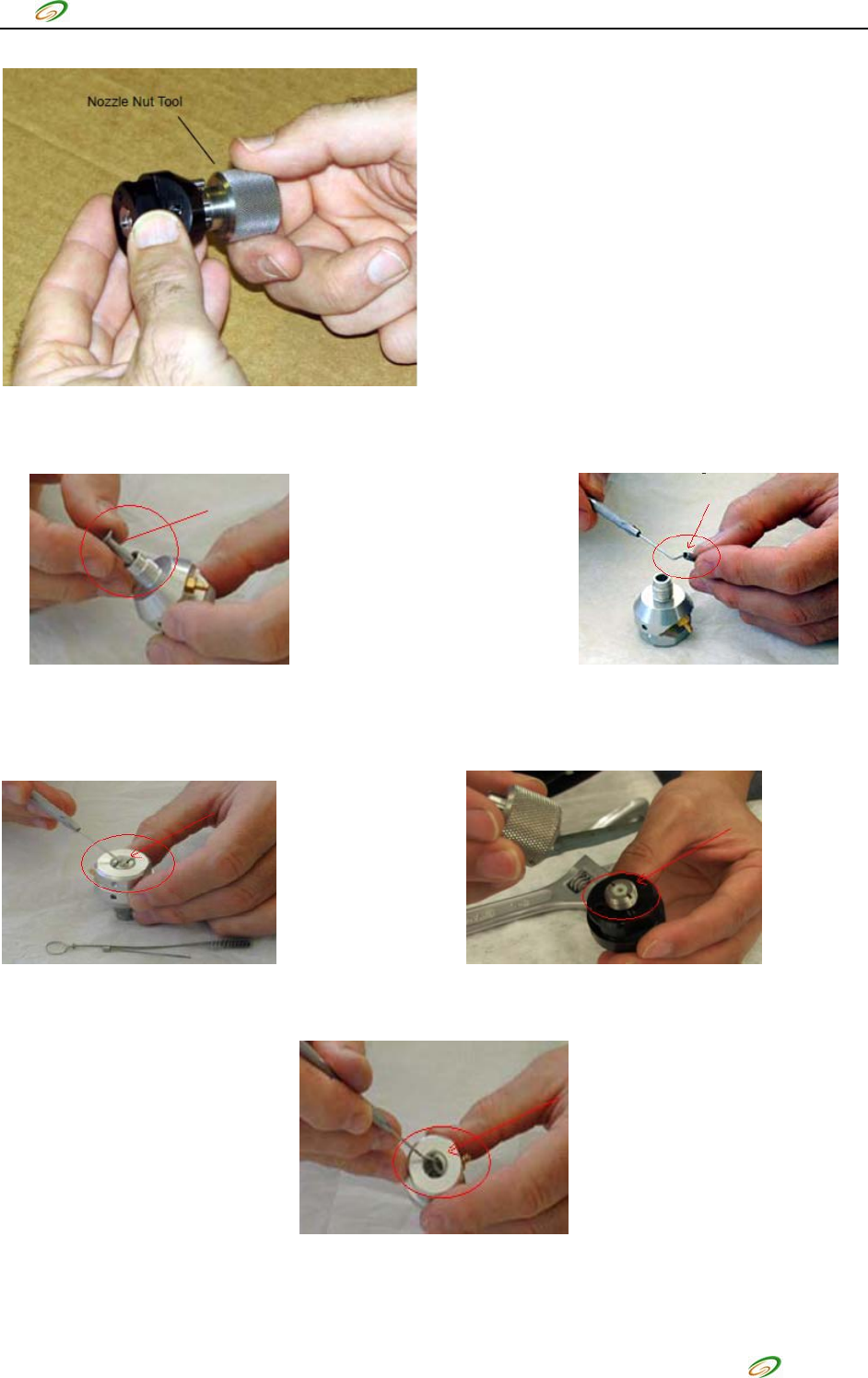

2.3. 如图 5 所示用专用工具取下喷嘴(Nozzle)的固定螺母(图5)， 用刷子和清洁水将固定螺母的外围刷干净喷
嘴要用清洁水清洗;
佳力科技
47
佳力科技
图
5
2.4. 在喷胶泵主体里取下活塞缸; 用专用钩子取下黑色小O圈。
注意:此黑色小O圈只要粘过胶水不可在此使用,必须更换新的小O圈.
图
6
图
7
2.5. 如图8所示先把外螺纹密封螺丝钉顶端的中O密封圈用专用工具取出;再取出上部螺母.清洁(如果必要),此
密封圈能重复使用(每月更换一次)
图
9
图
8
2.6. 如图10所示用取出大O圈, 此大O密封圈能重复使用:
注意: 此密封圈每周更换一次
图
10
8.3
.9 Smart Stream 泵组件清洗及检查
3.1. 拆卸完成后, 除三个O型圈，胶管接头外，程序所有的零件放入超声波来进行清洗，清洗15分钟即可。
佳力科技
48
佳力科技
3.2. 从超声波取出泵组件，用风枪吹干检查各组件干净即可。
3.3. 检查喷嘴是否损坏、畅通干净无残留胶水。

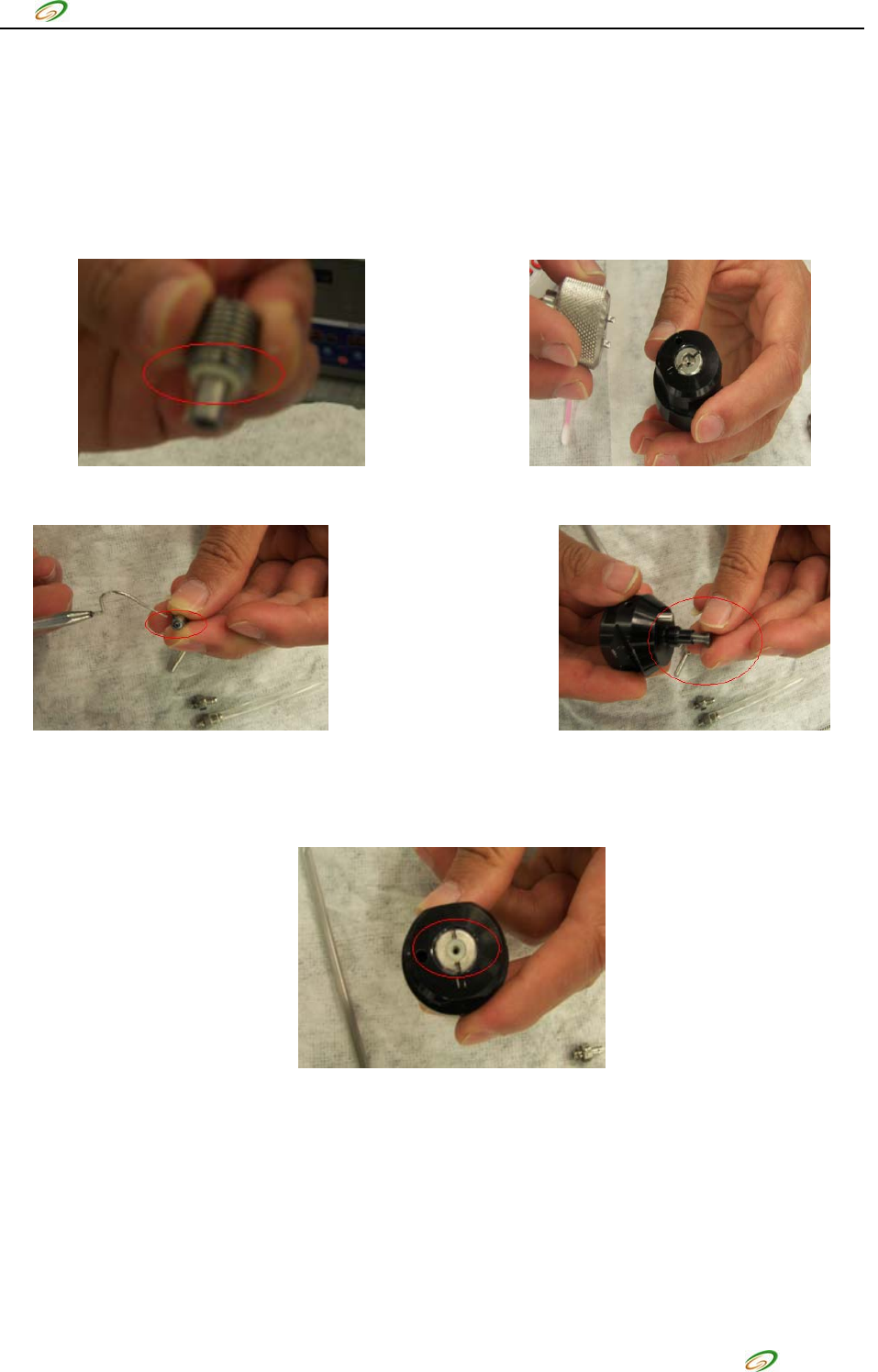

8.4.0 Smart Stream 泵组件的组装
4.1. 给所有O型圈涂一层油脂（Die Maker’s grease）
4.2. 把加好油脂O型圈套在外螺纹密封固定螺丝上再将其装入喷胶泵体中锁紧
注意:锁紧时不要太用力。同时要保持螺母与泵主体的表面在同一高度左右.不能高于泵主体的表面.
图
11
图
12
4.3. 把加好油脂的黑色小O型圈放在活塞缸体的顶部，并将活塞缸轻轻放入喷胶泵主体中，
图
13
图
14
4.4. 把喷嘴平放在活塞缸表面对齐，装上大螺母并锁紧
4.5. 将加好油脂O型圈(15) 水平压入外螺纹密封螺丝钉内部。（确保水平并完全压入）。
图
15
图
15
4.6. 如下图（
图18）将光油脂（Die Maker’s grease）涂到活塞棒上,(大约三分之一向上活塞的长度)
注意: 不要将油涂在活塞的顶部（接近喷嘴的地方）。
4.7. 小心地把活塞装入外纹密封螺丝钉内。来回推动活使其润滑 (大约 1/3活塞的长度).
注意:轻轻的压活塞使其穿过外纹螺丝顶端的O型圈, 用力压会损坏活塞，如果轻轻压活塞还不能穿过O型圈
时, 必须松开外面的螺母再重新装。
