5．10 VISION
5．10．1 VISION IMAGE STORAGE DIRECTORY
·设定产生的图片的存储位置
5．10．2 IMAGES
·允许储存 CHIP DEFINITION 图片和最多能存储的图片数量
8．1 FIDUCIALS （基准点）
8．1．1 FIDUCIALS
·被用于调节程式的偏差来达到点胶的精准度
·在做程式的命令的时候，需要先做程式的基准点
·在应用中，一共会用到四种不同的基准点，描述如下
——TAUGHT 标准学习模式
——SYNTHETIC 综合的特殊点模式
——CHIP DEFINITION 全芯片识别模式（找芯片边缘）
——ONE SNAP 单影像识别 2 种 Mark 点模式（针对微型板）
8．2 识别基准点
8．2．1 在识别基准点之前，必须先载入一块 PCB 到点胶区域
·识别基准点的步骤如下
——选择 FILE>LOCATE

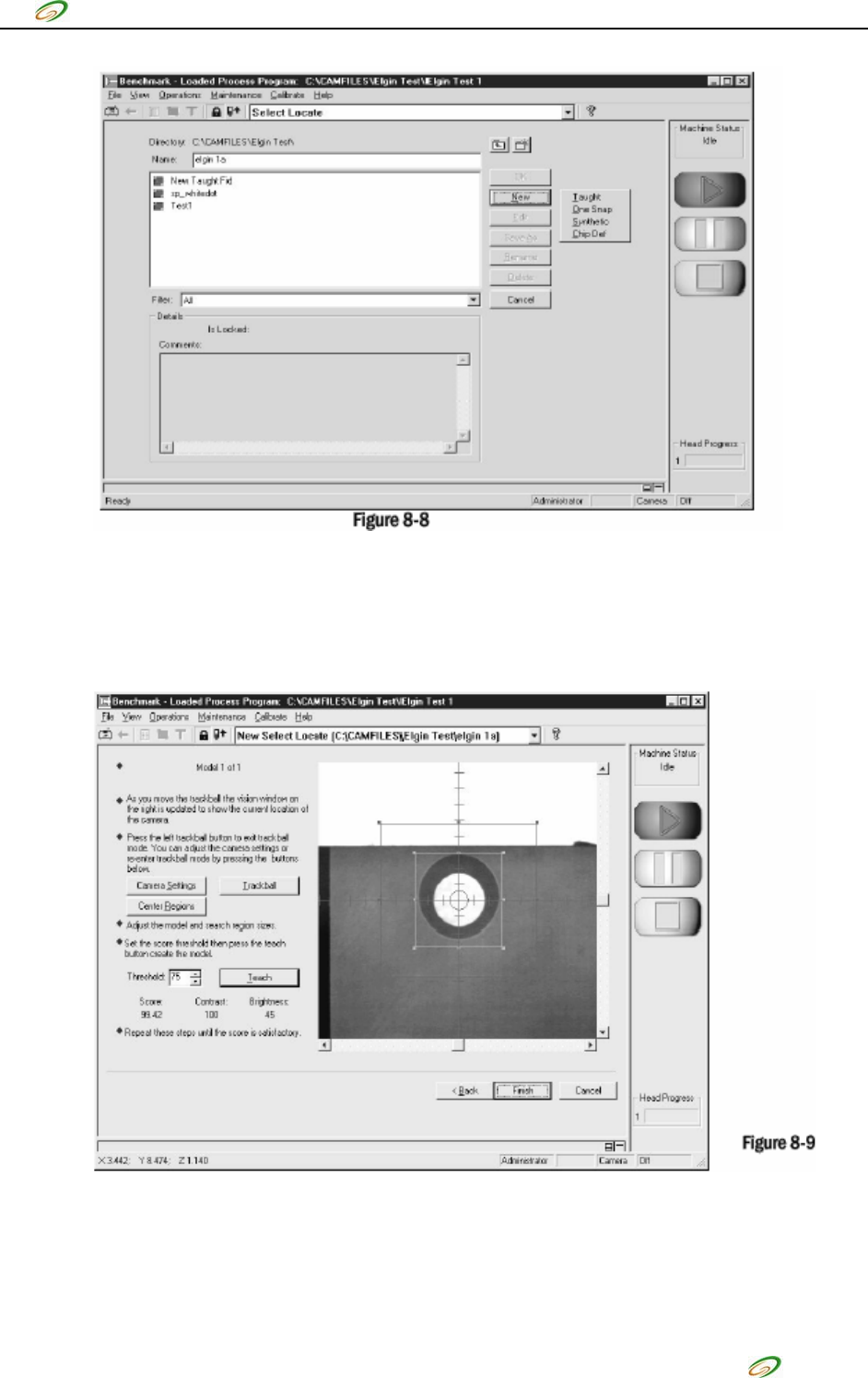

——以前做的 FIDUCIAL 的清单将会出现 （8-8）
佳力科技
29
佳力科技
——键入一个新的名字
——选择 NEW 里面的 TAUGHT，然后会出现一个画面
——在这个画面中写入所有有关这个程式的信息
——按 NEXT 继续
——会出现 8-9 的画面
——如果有必要，调节下相机的对比度和明亮度，步骤如下
·点 CAMERA SETTING 键
佳力科技
30
佳力科技
·使用轨迹球调节相机的对比度和明亮度，直到看的很清楚为止黑白对比明显
——如果必要，也需要调节 MODLE SIZE 和 SEARCH AREA，步骤如下
·把光标放到模式框和搜索框的角落，点右键用轨迹球来调节模式框和搜索框的大小，觉得合适之后，再选
择 CENTER REGIONS，把模式框和搜索框还是放在 FIDUCIAL 的中心
·如果 MODEL SIZE 和 SEARCH AREA 都调节好了，选择 THRESHOLD，并输入想要设置的参数
·按 TEACH 和 Test ，会出现识别分数值和对比度和明亮度的值
·如果结果分数值超出 THRESHOLD 值，则表示学习成功，按 FINISH 键结束。
