佳力科技 6 ． 15 PURGE 位置的设定 6 ． 15 ． 1 这个位置是机器排胶的位置 ·步骤跟称重的位置设定一样 ·称重的杯子也用来排胶 6 ． 16 换胶位置的设定 6 ． 16 ． 1 就是点胶头移动到一个方便更换胶的位置 ·一般的情况下会选择机器的前面的中间，因为这个位置最适合做换胶的动作佳力科技 38

佳力科技

·点击 TRACKBALL XY

——使用轨迹球移动点胶头到需要的地方

——然后点 SAVE ACTUL POSITION COMMANDED POSITION

——这就把当前位置设置为默认的 PARK 位置

·当一个点胶周期完成之后，点胶头会移动到这个位置等待下一块 PCB 板的进入

——可以为每个程式设置单独的 PARK 位置

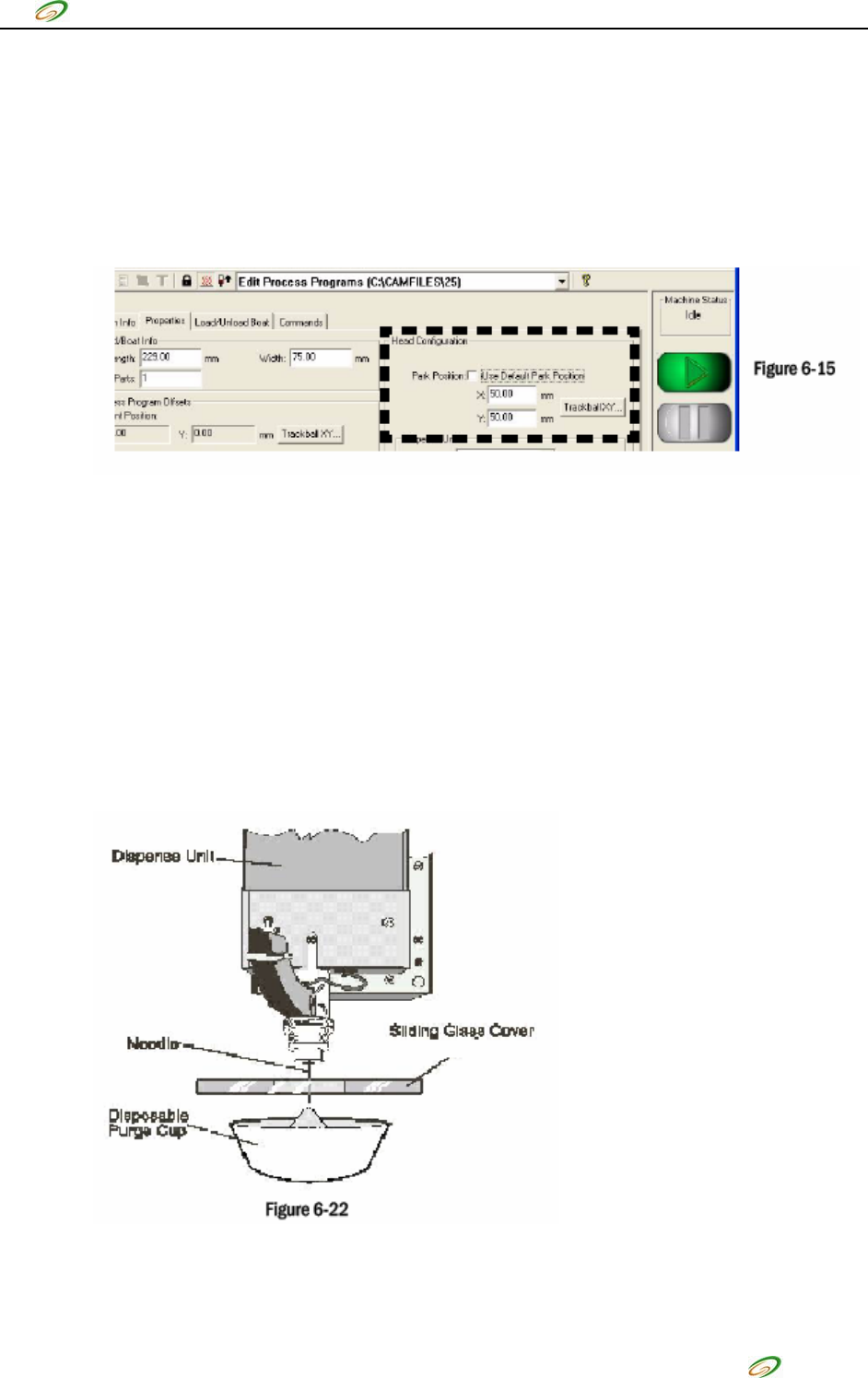

·在程式中的属性栏中去设定（6-15）

6．7 设置称重的位置

6．7．1 称重装置都有一个盖子，是为了防止外界环境干扰称重精度

6．7．2 这个盖子有一个开口，是为了让 DU 能够下降到里面点胶

·这个位置需要设置 X，Y 和 Z 的坐标

·这个位置需要在安装机器的时候或者移动称重装置的时候设定

·设置这个位置的步骤如下

——选择 Calibrate>Weight Scale Position

——仔细阅读画面上的文字并按 NEXT 继续

——选择 TRACKBALL，使用轨迹球移动针头到称重装置的上方，并确认针头的位置是在开孔的中心

——选择 TRACKBALL Z 键，使用轨迹球使 Z 轴下降，直到针头位于盖子的下方，最好是让针头跟下面的

杯子间距很小

——选择 NEXT，会显示新的和老的称重位置坐标，按 SAVE 保存新的位置或按 CANCEL 保留原先的位置

佳力科技

6． 15 PURGE 位置的设定

6．15．1 这个位置是机器排胶的位置

·步骤跟称重的位置设定一样

·称重的杯子也用来排胶

6． 16 换胶位置的设定

6．16．1 就是点胶头移动到一个方便更换胶的位置

·一般的情况下会选择机器的前面的中间，因为这个位置最适合做换胶的动作

佳力科技

第七章 MPPQC 泵

7.1 MPPQC

7.1.1 MPPQC/MPPQCLV 是 645 系列 PUMP 的最新一代，非常适合于做封装，底部填充等运用

7.2 功能描述

7.2.1 MPP-QC 用一个马达来驱动三个活塞，这三个活塞交替的上下以便从胶管得到胶并把它通过针头推出去

·大约需要 15--30PSI 的气压来使胶材不断的从胶管流入泵体，当马达运动的时候，活塞的运动就能把胶挤

出来

·在机器的前控制面板上有一个数字式温度控制器，能把材料加热到指定的温度

7.3 泵的拆装

7.3.1 装泵

·泵是装在 Z 轴的头上面

·步骤

——装好针头

——把泵后面的两个定位针插到 Z 轴的孔里面（10-1）

——如 10-2 图示固定好泵
