佳力科技 ·使用轨迹球移动十字架的中心到前轨道的 FIDUCIAL 上的中心上 ·按左键退出轨迹球模式，并按 NEXT 继续 ·把十字架移动到前轨道内侧 ·按 NEXT 继续 ·然后重复这个动作设置后轨道 ·当完成校正后新的和旧的校正数据会显示出来 ——按 SA VE 来完成校正 ——如果选择 CANCEL ，会保留老的校正数据佳力科技 35

佳力科技

·按 NEXT，出现了新计算出的相机中心与针头中心的偏差值

6．3 自动的 Camera to needle offset 校正

6．3．1 这个校正的目的跟详细的 Camera to needle offset 一样，都是为了计算相机中心和针头中心的偏差值

6．3．2 做这个校正的过程是简化了的

·当所设置的参数已经是被默认 OK 的时候就可以用这个校正

·这样就节约了每次去设置打点参数的时间

·这个校正使用已经设置好的点胶参数并且是自动在校正平台上打三个点

6．3．3 步骤

·选择 Calibrate >Camera to needle offset _auto 或者在主画面上的工具栏中选择 Camera to needle offset

automatic 图标

·点胶平台一定要清洁干净以便让影象系统能更好的识别点

·如果需要清洁点胶平台，可以选择 CLEAN DISPENSE LOCATION 键并按照上面的提示逐步完成

·选择 NEXT 来继续做校正

·如果相机照影象成功，画面上会显示 SUCCESSFUL 的字样，然后点 SAVE 去接受当前偏差

6．4 AUTO WIDTH CONVEYOR CALIBRATION

6．4．1 自动轨道宽度的选配借助影象系统来完成

·要达到这个功能必须使用轨道上的十字 FIDUCIAL

6．4．2 做校正的步骤

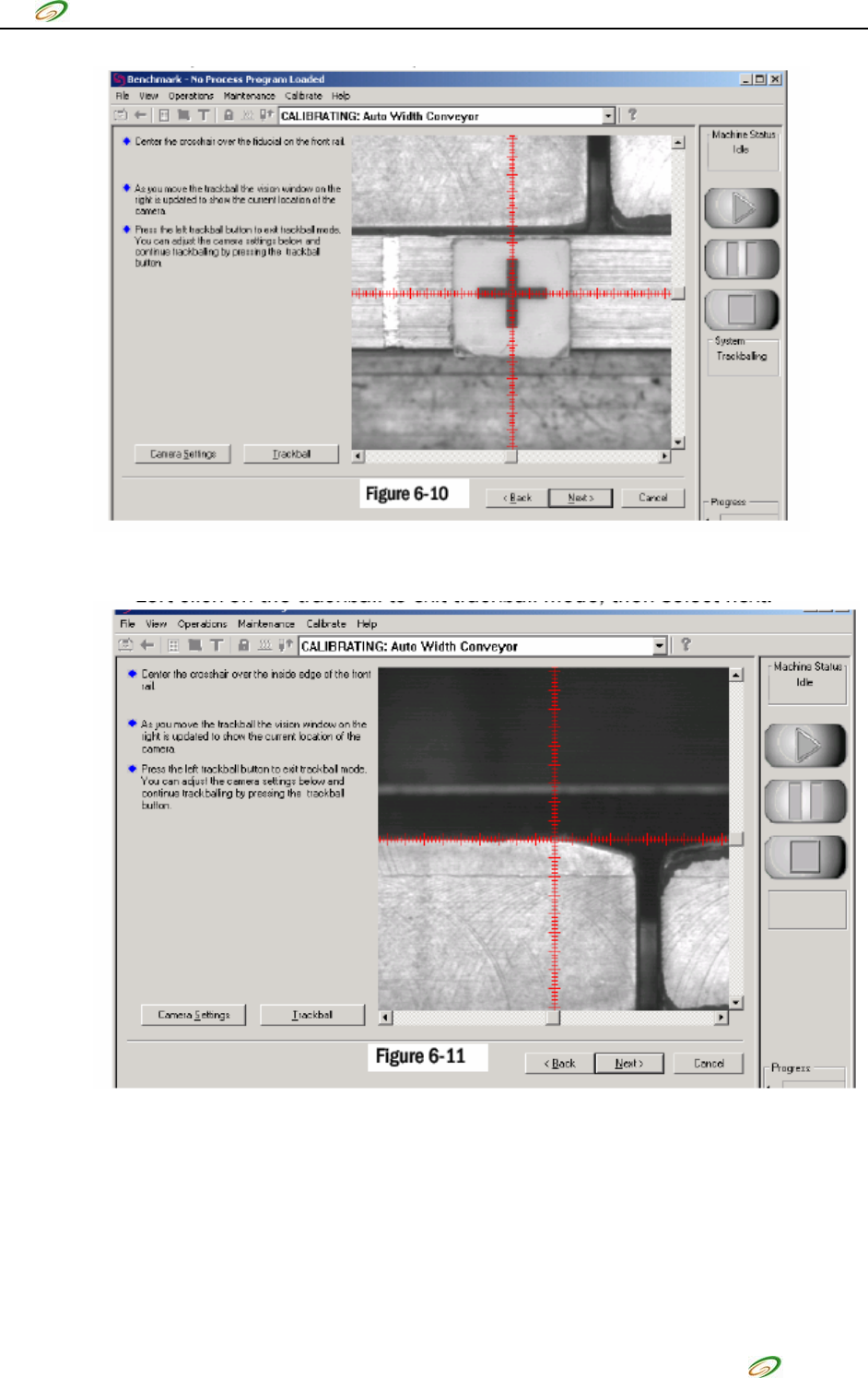

·在主画面上面的下拉菜单中选择 Calibration>Auto width conveyor

佳力科技

·使用轨迹球移动十字架的中心到前轨道的 FIDUCIAL 上的中心上

·按左键退出轨迹球模式，并按 NEXT 继续

·把十字架移动到前轨道内侧

·按 NEXT 继续

·然后重复这个动作设置后轨道

·当完成校正后新的和旧的校正数据会显示出来

——按 SAVE 来完成校正

——如果选择 CANCEL，会保留老的校正数据

佳力科技

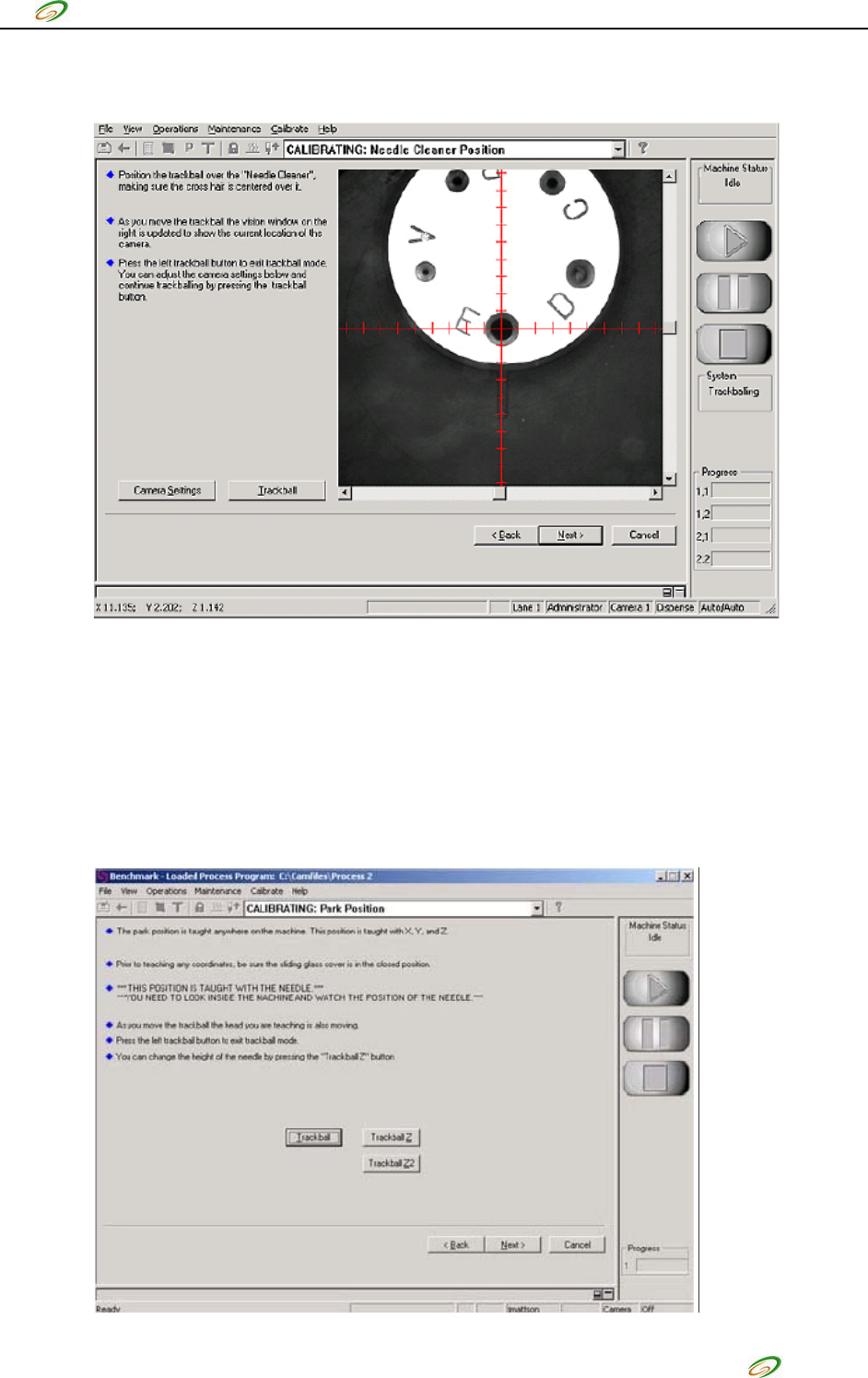

6．5 Needle cleaner station calibration

6．5．1 这个校正用来设置清洁针头的位置（做这个校准之前必须确认已做好 Camera To Needle Calibration ）

·选择 NEEDLE CLEANER CALIBRATION

·把跟针头适合的孔放在清洁区的正前方

·把十字架移动到这个孔的正中心

·同样会出现新的和旧的校正数据，可以选择 SAVE 或 CANCEL

6．6 设定 DEFAULT DISPENSE HEAD PARK POSITION

6．6．1 这个位置的设定是使机器头在完成一个生产移动到一个等板位置来等待下一片 PCB 板

6．6．2 把 PARK 位置放在下一个点胶板子的第一个命令的位置上可以提高产出

·在 Park Position 画面中的 Trackball 移动鼠标可以来设置 PARK 位置（6-14）
