第六章校正

6．1 介绍

6．1．1 要使机器开始生产产品，有很多校正需要做，本章提供了做校正的过程

6．2 CAMERA TO NEEDLE OFFSET DETAIL （详细做法）

6．2．1 为了让系统知道相机中心和针头中心的距离，就必须做这个校正

6．2．2 每当针头或 DU 被移动或重装，都必须做这个校正

6．2．3 在校正的时候，校正点是打在点胶平台上的，用照相机来照点的中心以确定相机与针头中心的偏差

6．2．4 手动的校正步骤是用来当你需要改变点的参数的时候做校正

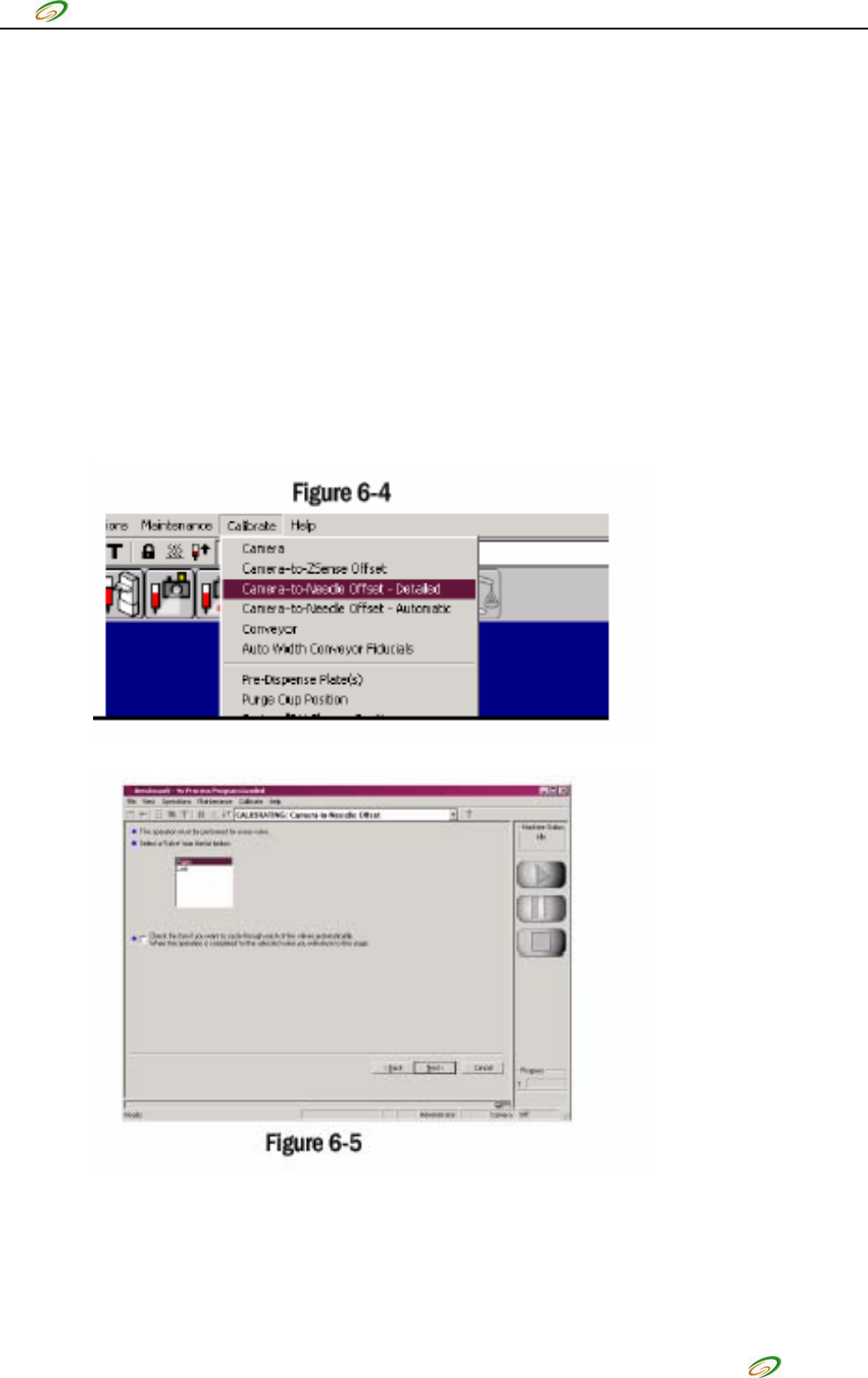

·选择 Calibrate>camera to needle offset detaled

·仔细阅读显示的画面中的文字，并按 NEXT 继续

·在出现的选择菜单中选择你需要做校正的头或者选择你希望机器连续的做两个头的校正

·选择好之后，按 NEXT 继续

佳力科技

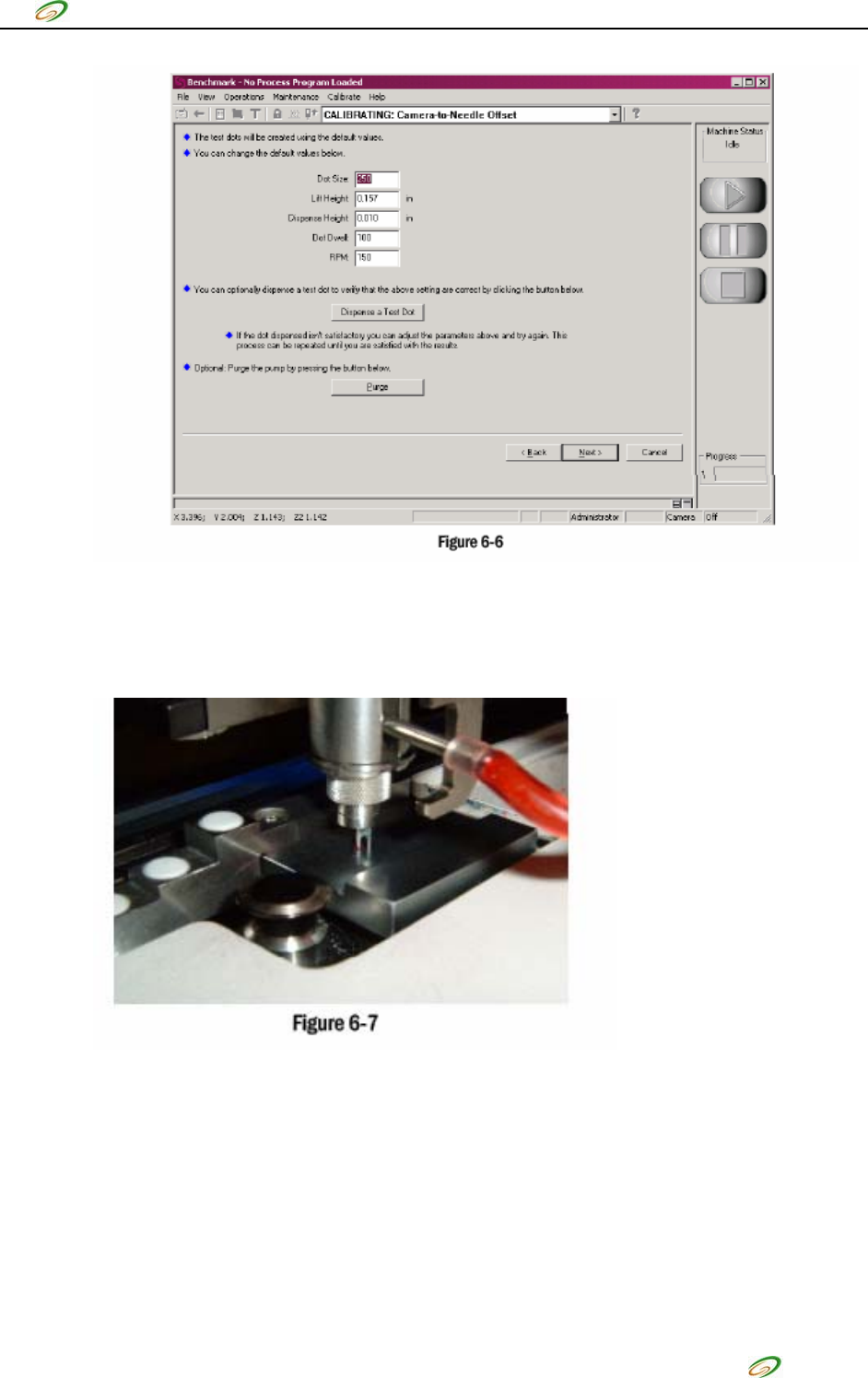

——在菜单中设置合适的参数，并选择 Dispense a test dot.如果点不好，重复这个动作直到打出的点 OK

——选择 NEXT 继续，刚才作的测试点需要清洁，因为下一步也是点在这个平台上

6．4．5 做相机与针头的校正

·从点测试点的画面点 NEXT 就开始做校正了

·当针头高度被校正完成之后，就会在校正平台上点 3 个点

·影象系统会自动的来找中间一个点的中心

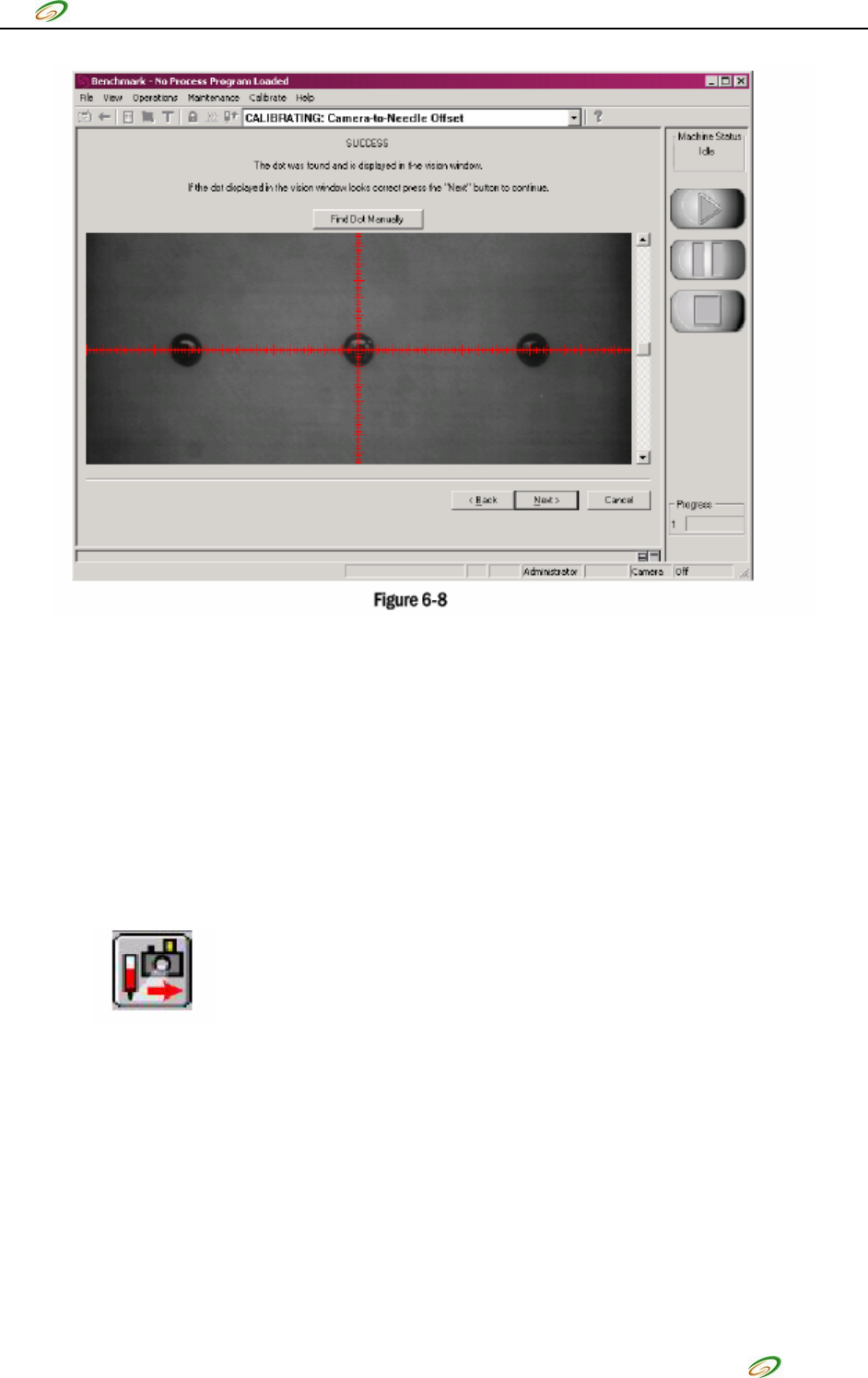

·如果校正成功，则会出现一个影象画面，十字架在中间一个点的正中心，且上面会显示 SUCCESSFUL 的

字样，见下图：

佳力科技

·按 NEXT，出现了新计算出的相机中心与针头中心的偏差值

6．3 自动的 Camera to needle offset 校正

6．3．1 这个校正的目的跟详细的 Camera to needle offset 一样，都是为了计算相机中心和针头中心的偏差值

6．3．2 做这个校正的过程是简化了的

·当所设置的参数已经是被默认 OK 的时候就可以用这个校正

·这样就节约了每次去设置打点参数的时间

·这个校正使用已经设置好的点胶参数并且是自动在校正平台上打三个点

6．3．3 步骤

·选择 Calibrate >Camera to needle offset _auto 或者在主画面上的工具栏中选择 Camera to needle offset

automatic 图标

·点胶平台一定要清洁干净以便让影象系统能更好的识别点

·如果需要清洁点胶平台，可以选择 CLEAN DISPENSE LOCATION 键并按照上面的提示逐步完成

·选择 NEXT 来继续做校正

·如果相机照影象成功，画面上会显示 SUCCESSFUL 的字样，然后点 SAVE 去接受当前偏差

6．4 AUTO WIDTH CONVEYOR CALIBRATION

6．4．1 自动轨道宽度的选配借助影象系统来完成

·要达到这个功能必须使用轨道上的十字 FIDUCIAL

6．4．2 做校正的步骤

·在主画面上面的下拉菜单中选择 Calibration>Auto width conveyor
