INS-NXTPSU-3.1S 2. 安装
PSU 使用说明书 9
2. 安装
2.1 移动 PSU 时的注意事项
使用叉车或手动千斤顶等通过爪进行提升的类型的搬运装置，搬运 PSU、PSU-2c 时，请拆
下导轨部的滚轮。移动后，请重新安装导轨部的滚轮。
备注 ) 出厂时，在拆下了导轨部的滚轮的状态下出厂。最初安装时，不需要拆下滚轮。
PSU
PSU-2c
01NST-1732
01NST-1733
2. 安装 INS-NXTPSU-3.1S
10 PSU 使用说明书

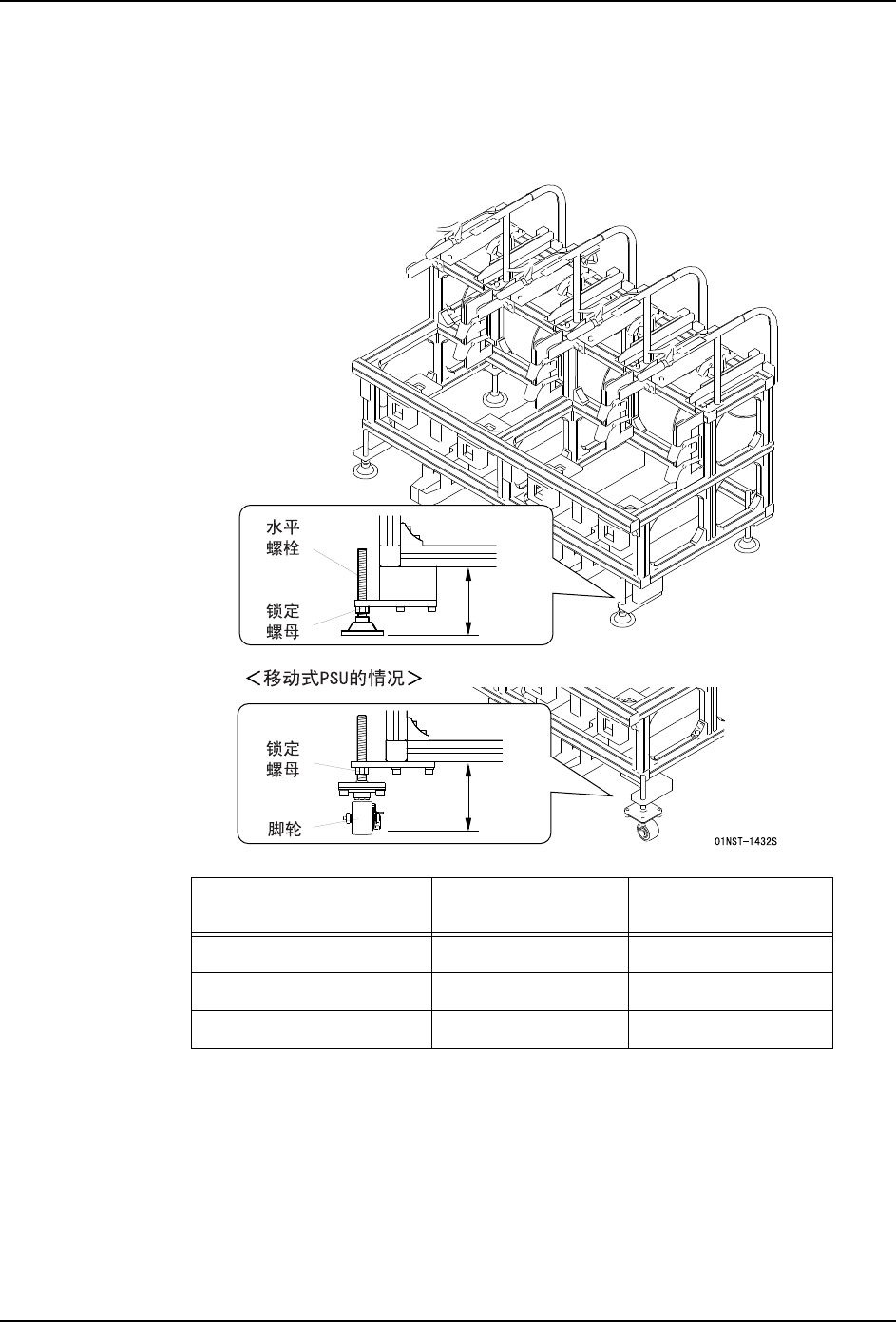

2.2 调整 PSU 的高度
根据机器的电路板搬运高度，PSU/PSU-2c 的设置高度也不同。在工厂内设置 PSU/PSU-2c 时，
请确认机器的电路板搬运高度，通过水平螺栓 （4 处）进行调整，使得 PSU/PSU-2c 处在规
定的高度。
方法
1. 旋松锁定螺母。
2. 转动水平螺栓，调整至 PSU 机架下面到地面的高度 （H）到达规定值。
3. 旋紧锁定螺母。
机器的电路板搬运高度
mm
从 PSU 机架下面到
地面的高度 (H)mm
从 PSU-2c 机架下面到
地面的高度 (H)mm
900 137 117
920 156 136
950 172 152
H
H
INS-NXTPSU-3.1S 3. 基本操作
PSU 使用说明书 11
3. 基本操作
3.1 使用 PSU 时的注意事项
3.1.1 关于移动式 PSU/PSU-2c 的使用方法
存在选购件的带脚轮的移动式 PSU/PSU-2c。通过移动式 PSU/PSU-2c 的脚轮，在移动设置
PSU/PSU-2c 时方便移动。请不要在换线时的料站托架搬运等移动设置以外的情况时使用。
PSU-2c
01NST-2045
PSU
