INS-NXTPSU-3.1S 3. 基本操作 PSU 使用说明书 23 6. 握住 PCU-2c 的本体 锁定杆，将 PCU-2c 本体从 PSU-2c 处移开。 01NST -1748S
3. 基本操作 INS-NXTPSU-3.1S
22 PSU 使用说明书
3. 并且，将 PCU-2c 的导轨插入 PSU-2c 的导轨夹块，继续推入 PCU-2c，直到听到咔叽的声
音为止。
4. 握住 PSU-2c 的供料托架锁定杆，解除供料托架的锁定。
5. 握住料站托架的手柄，将料站托架从 PSU-2c 滑动到 PCU-2c 上。
备注 )料站托架在 PCU-2c 上被自动锁定。
01NST-1746S
PCU-2c
PSU-2c
01NST-1747S
PSU-2c
INS-NXTPSU-3.1S 3. 基本操作
PSU 使用说明书 23
6. 握住 PCU-2c 的本体锁定杆，将 PCU-2c 本体从 PSU-2c 处移开。
01NST-1748S
3. 基本操作 INS-NXTPSU-3.1S
24 PSU 使用说明书
3.4 搭载料站托架 （使用 PCU）
此处，说明使用 PCU 将料站托架搭载到 PSU 的方法。
备注 )下图以 M6 供料托架作为例子，对于 M3 供料托架，操作要领也同样如此。
3.4.1 将料站托架从 PCU 搭载到 PSU 上
方法

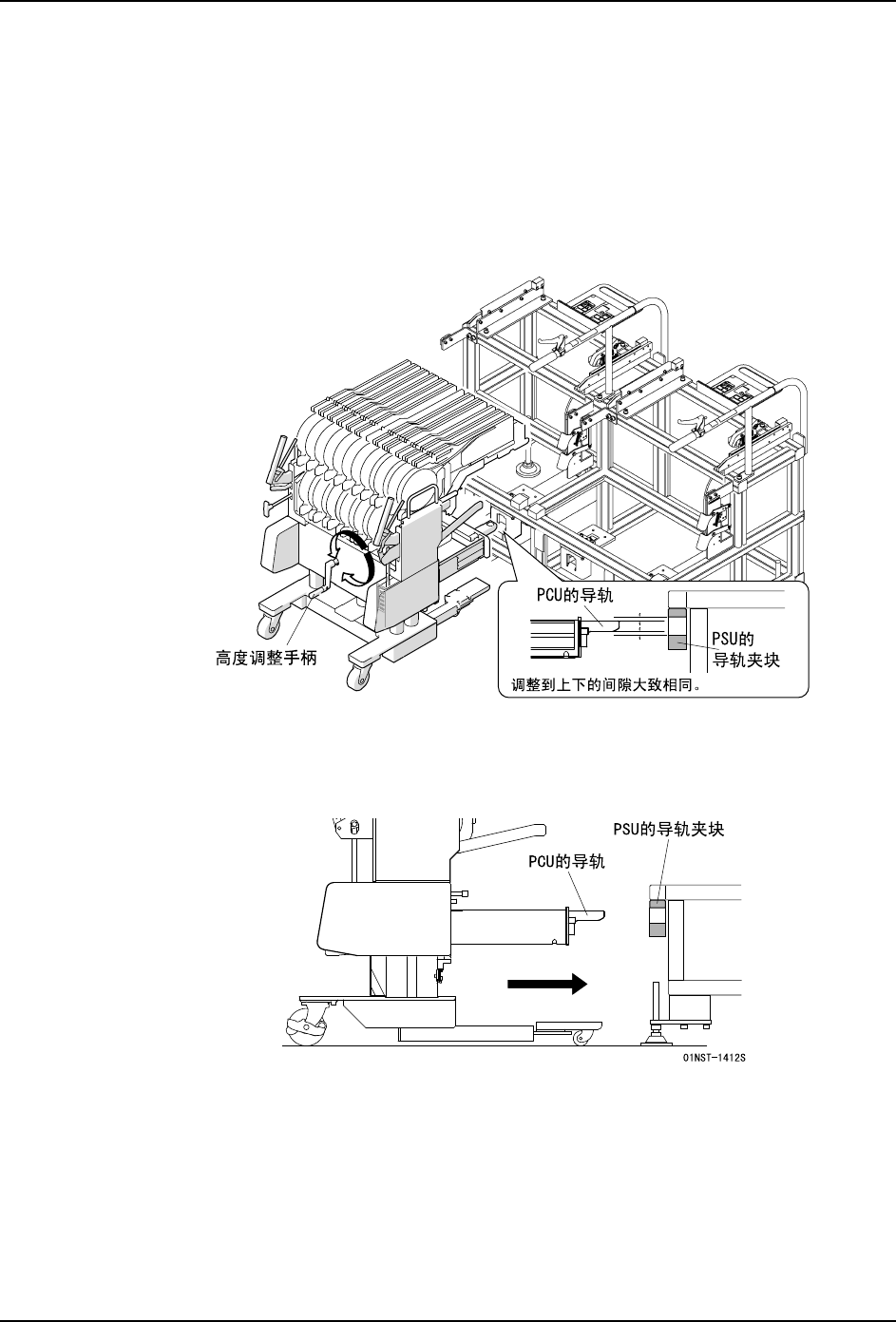

1. 请转动 PCU 的高度调整手柄，将 PCU 的导轨对准 PSU 的导轨夹块的高度。
2. 将 PCU 的导轨插入 PSU 的导轨夹块，然后推入 PCU，直到听到咔叽的声音为止。
01NST-1411S
