3.2 搭载料站托架 （使用 PCU-2）
此处，说明使用 PCU-2 将料站托架搭载到 PSU 的方法。
备注 )下图以 M6 供料托架作为例子，对于 M3 供料托架，操作要领也同样如此。
3.2.1 将料站托架从 PCU-2 搭载到 PSU 上
方法

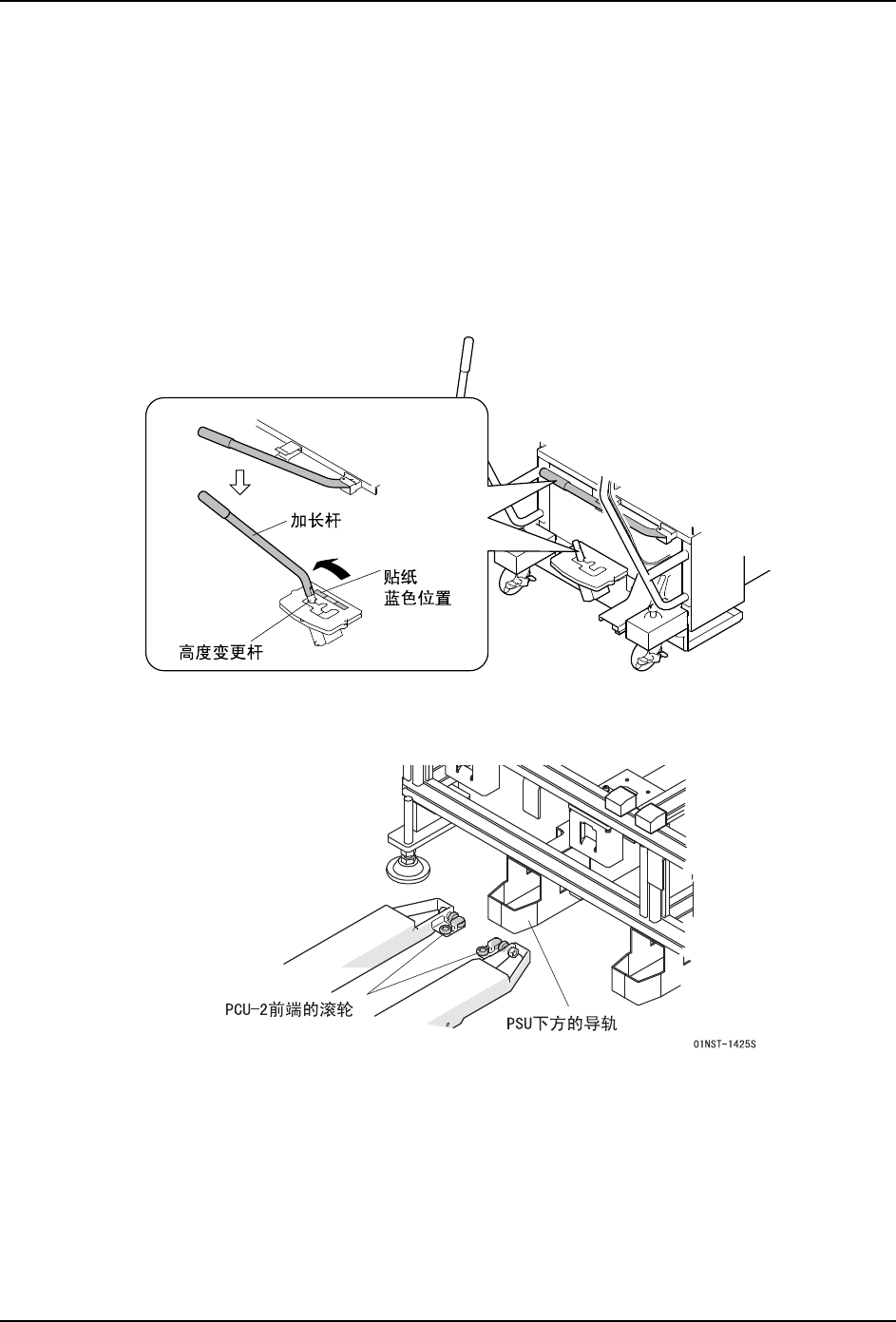

1. 请使用 PCU-2 的加长杆，将高度变更杆设置到蓝色贴纸位置 （左端）。
备注 )如果要将 PCU-2 连接到 PSU 处时，不必要对照机器的电路板搬运高度，变更 PCU-2 的
高度变更杆。
2. 使 PCU-2 前端的滚轮沿着 PSU 下方的导轨，慢慢地推入 PCU-2。
01NST-1424Sa
INS-NXTPSU-3.1S 3. 基本操作
PSU 使用说明书 13

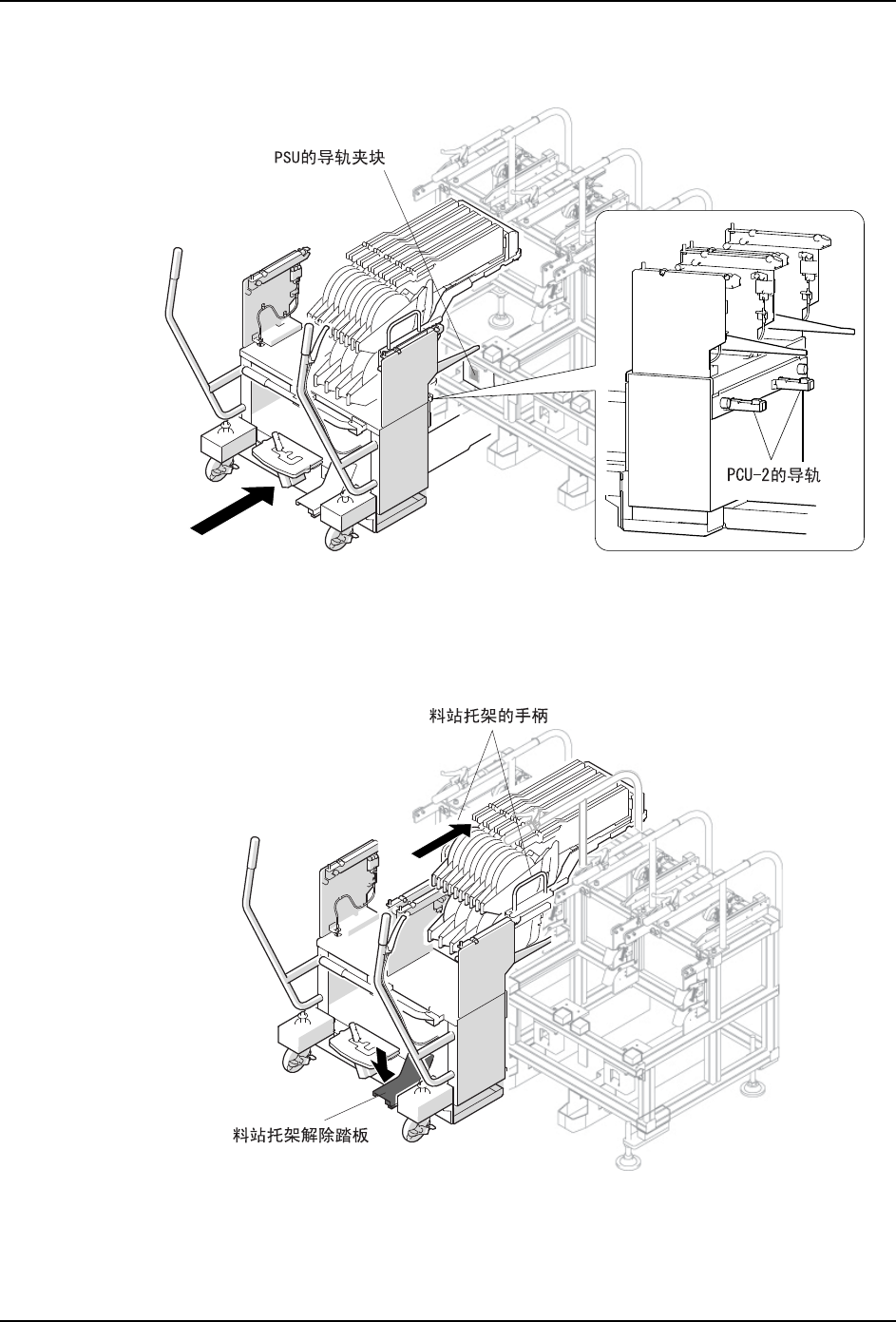

3. 并且，将 PCU-2 的导轨插入 PSU 的导轨夹块，继续推入 PCU-2，直到听到咔叽的声音为
止。
4. 请踏住 PCU-2 的供料托架解除踏板，解除供料托架的锁定。
5. 握住料站托架的手柄，将料站托架从 PCU-2 滑动到 PSU 上。
备注 )料站托架在 PSU 上被自动锁定。
01NST-1426S
01NST-1427S
3. 基本操作 INS-NXTPSU-3.1S
14 PSU 使用说明书
6. 握住 PCU-2 的本体锁定杆，将 PCU-2 本体从 PSU 处移开。
注意
在拆除了 PCU-2 后，请不要同时操作搭载了料站托架的 PSU 的防止后退机
构 （A）和托架锁定杆 （B）。料站托架有可能落下。
01NST-1428S
