PSU 使用说明书.pdf - 第39页
INS-NXTPSU-3.1S 3. 基本操作 PSU 使用说明书 29 3. 握住 PCU 的滑动锁定杆，解除滑动部的 锁定。 4. 并且，向前推入 PCU，在前进端位置松开滑动锁定杆。 5. 握住 PSU 的供料托架锁定杆，解除供料 托架的锁定。 6. 握住料站托架的手柄，将料站托架 从 PSU 滑动到 PCU 上。 备注 )料站托架在 PCU 上被自动锁定。 01NST -1420S 01NST -1421S
3. 基本操作 INS-NXTPSU-3.1S
28 PSU 使用说明书

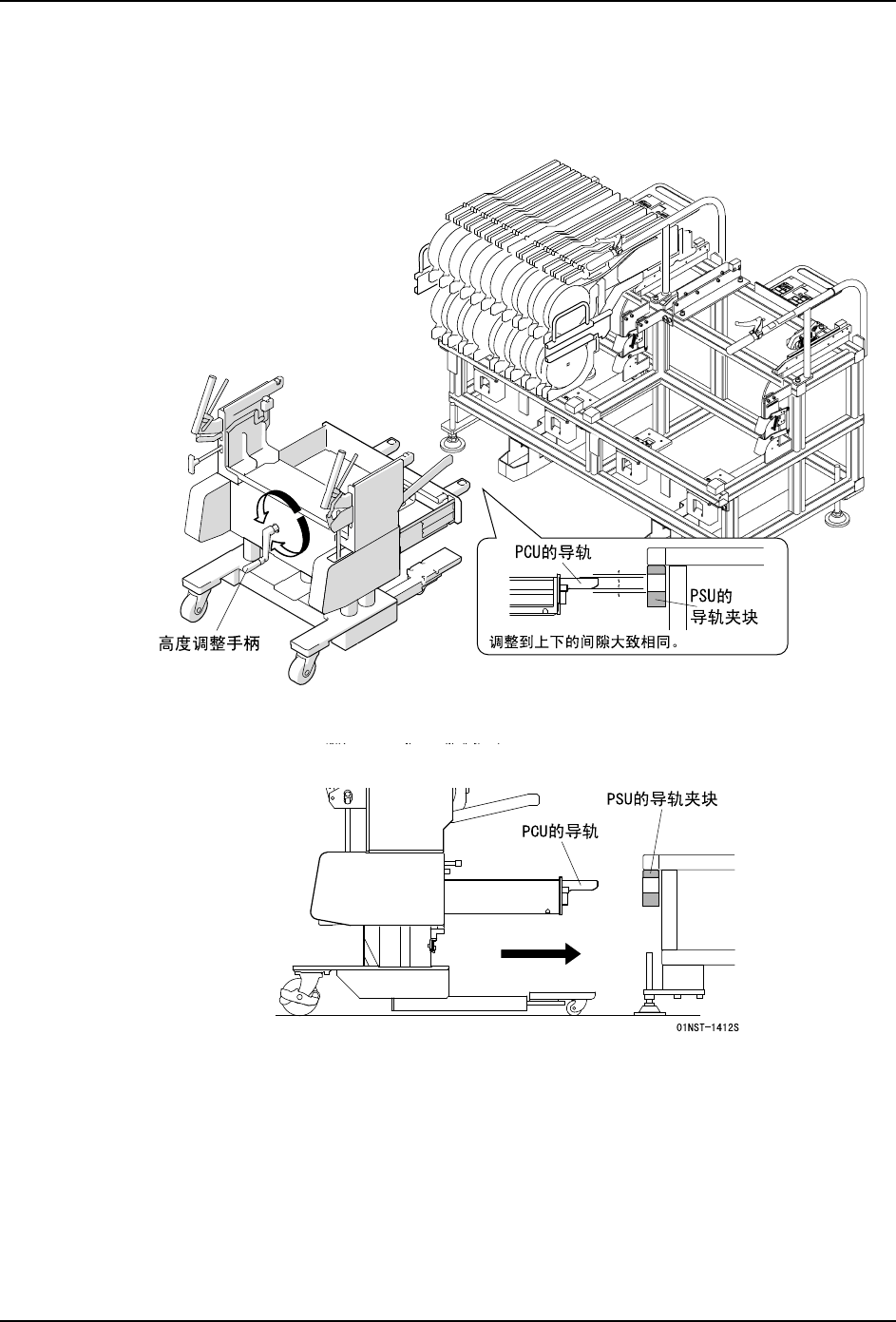

3.4.2 将料站托架从 PSU 搭载到 PCU 上
方法
1. 请转动 PCU 的高度调整手柄，将 PCU 的导轨对准 PSU 的导轨夹块的高度。
2. 将 PCU 的导轨插入 PSU 的导轨夹块，然后推入 PCU，直到听到咔叽的声音为止。
01NST-1418S
INS-NXTPSU-3.1S 3. 基本操作
PSU 使用说明书 29

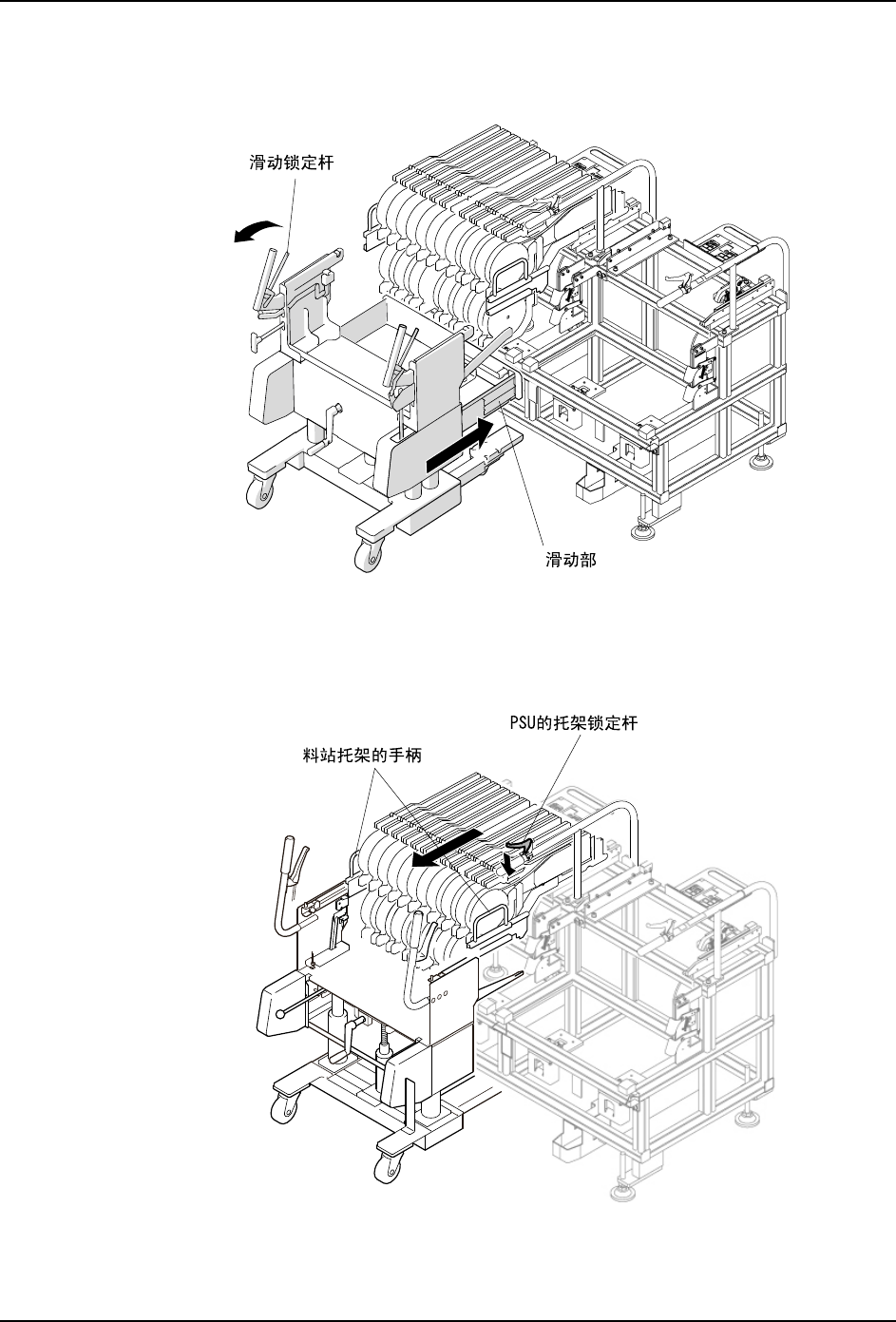

3. 握住 PCU 的滑动锁定杆，解除滑动部的锁定。
4. 并且，向前推入 PCU，在前进端位置松开滑动锁定杆。
5. 握住 PSU 的供料托架锁定杆，解除供料托架的锁定。
6. 握住料站托架的手柄，将料站托架从 PSU 滑动到 PCU 上。
备注 )料站托架在 PCU 上被自动锁定。
01NST-1420S
01NST-1421S
3. 基本操作 INS-NXTPSU-3.1S
30 PSU 使用说明书

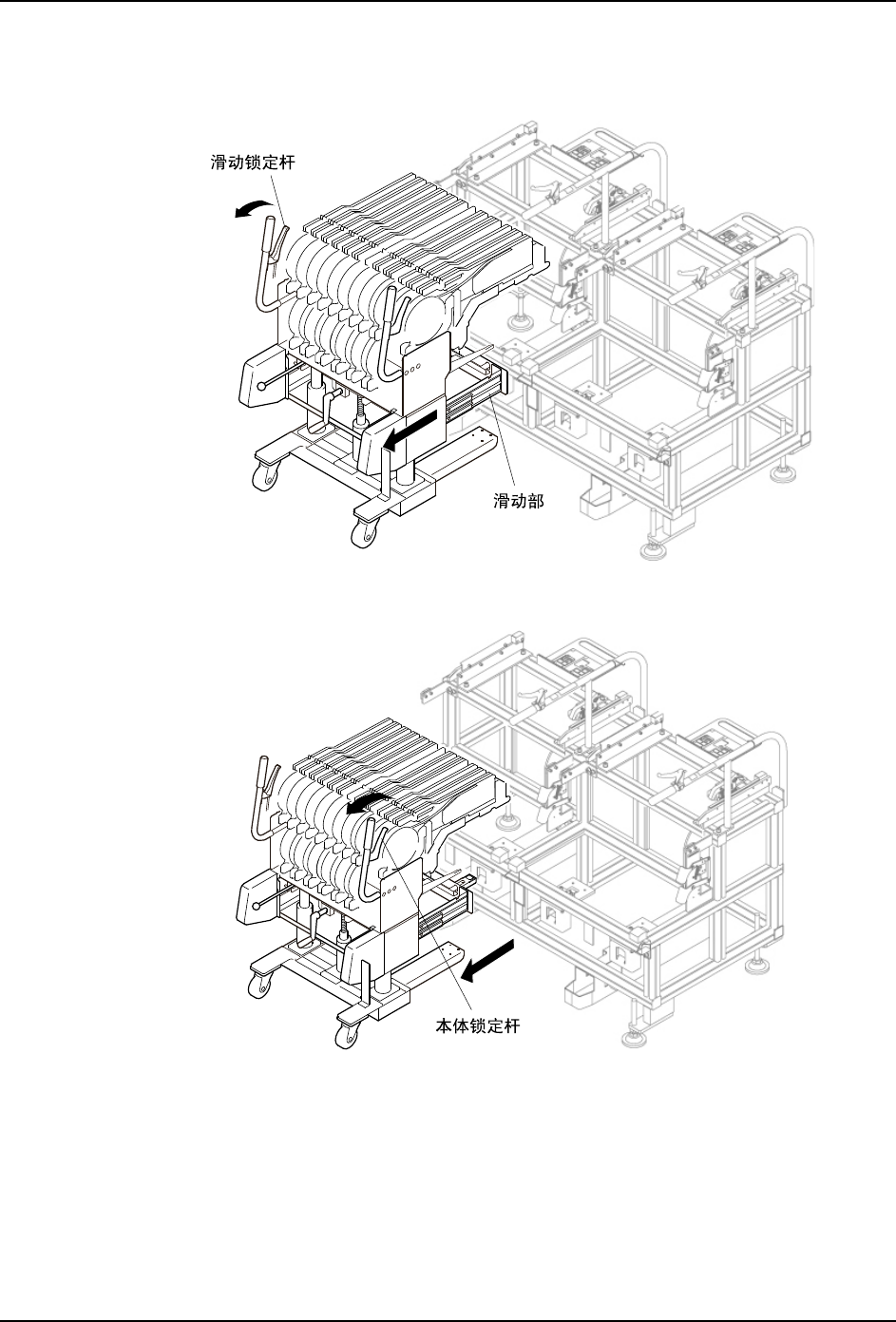

7. 握住 PCU 的滑动锁定杆，解除滑动部的锁定。
8. 朝身体侧拉出 PCU，在后退端位置松开滑动锁定杆。
9. 握住 PCU 的本体锁定杆，将 PCU 本体从 PSU 处移开。
01NST-1422S
01NST-1423S
