3. 基本操作 INS-NXTPSU-3.1S 24 PSU 使用说明书 3.4 搭载料站托架 （使用 PCU） 此处，说明使用 PCU 将料站托架搭载到 PSU 的方法。 备注 )下图以 M6 供料托架作为例子，对于 M3 供料托架，操作要领也同样如此。 3.4.1 将料站托架从 PCU 搭载到 PSU 上 方法 1. 请转动 PCU 的高度调整手柄，将 PCU 的导轨对准 PSU 的导轨夹块的高度。 2. 将 PCU 的导轨插入 P…
INS-NXTPSU-3.1S 3. 基本操作
PSU 使用说明书 23
6. 握住 PCU-2c 的本体锁定杆，将 PCU-2c 本体从 PSU-2c 处移开。
01NST-1748S
3. 基本操作 INS-NXTPSU-3.1S
24 PSU 使用说明书
3.4 搭载料站托架 （使用 PCU）
此处，说明使用 PCU 将料站托架搭载到 PSU 的方法。
备注 )下图以 M6 供料托架作为例子，对于 M3 供料托架，操作要领也同样如此。
3.4.1 将料站托架从 PCU 搭载到 PSU 上
方法
1. 请转动 PCU 的高度调整手柄，将 PCU 的导轨对准 PSU 的导轨夹块的高度。
2. 将 PCU 的导轨插入 PSU 的导轨夹块，然后推入 PCU，直到听到咔叽的声音为止。
01NST-1411S
INS-NXTPSU-3.1S 3. 基本操作
PSU 使用说明书 25

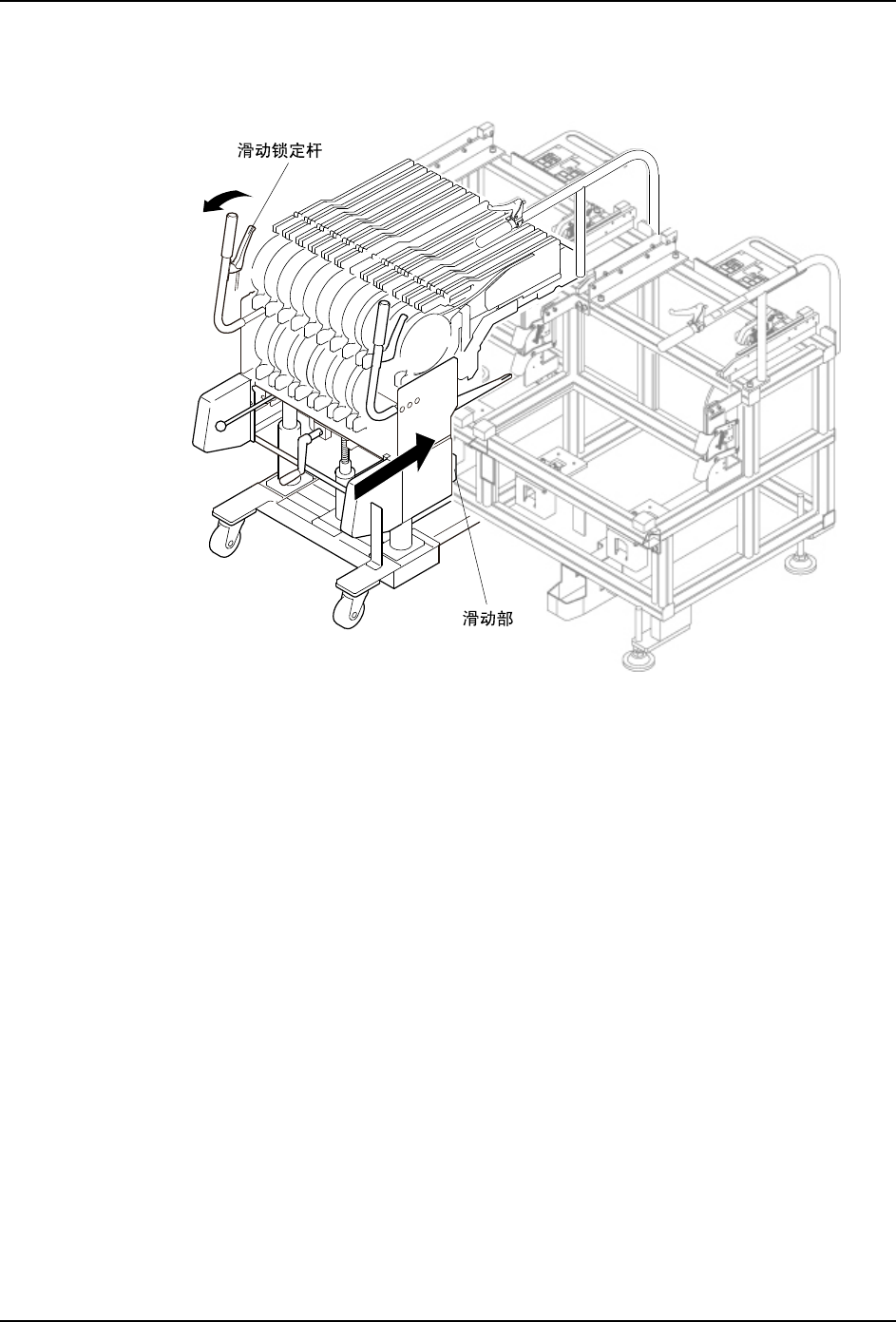

3. 握住 PCU 的滑动锁定杆，解除滑动部的锁定。
4. 并且，向前推入 PCU，在前进端位置松开滑动锁定杆。
01NST-1413S
