3. 基本操作 INS-NXTPSU-3.1S 32 PSU 使用说明书 3.5.2 变更 PSU-2c 的导轨位置 PSU-2c 的导 轨能够将标准 料站托架移动到其 标准位置，以及 将 V-Adv ance 料站托架 移动到 其 V-Advance 位置。如果导轨的位置与想要搭载的 料站托架的位置不符时，请按照以 下的 方法变更导轨位置。 1. 请松开固定导轨的基座部的螺栓 （4 个） 。 2. 请对照进行搭载的料站托架，变更 导轨…
INS-NXTPSU-3.1S 3. 基本操作
PSU 使用说明书 31
3.5 使用 PSU-2c 改造料站托架
NXT-2c 的料站托架有标准料站托架和 V-Advance 料站托架。使用 PSU-2c，能够将 NXT-2c
的标准料站托架改造成 V-Advance 料站托架，以及将 V-Advance 料站托架改造成标准料站
托架。
3.5.1 注意事项
将料站托架搭载到 PSU-2c 上进行改造时，请注意以下几点进行作业。
a. 请从料站托架上拆下供料器，然后进行作业。
b. 请从料站托架上拆下 PCU-2c，然后进行作业。
c. 在进行改造的料站托架的两端不要搭载别的料站托架。
d. PSU-2c 的导轨位置存在标准位置和 V-Advance 位置。请在确认了导轨位置是否符合
料站托架后，将料站托架搭载到 PSU-2c 上。
01NST-1736S
V-Advance
3. 基本操作 INS-NXTPSU-3.1S
32 PSU 使用说明书
3.5.2 变更 PSU-2c 的导轨位置
PSU-2c 的导轨能够将标准料站托架移动到其标准位置，以及将 V-Advance 料站托架移动到
其 V-Advance 位置。如果导轨的位置与想要搭载的料站托架的位置不符时，请按照以下的
方法变更导轨位置。
1. 请松开固定导轨的基座部的螺栓 （4 个）。
2. 请对照进行搭载的料站托架，变更导轨的位置。
a. 搭载标准料站托架时，请将导轨移动到跟前侧。
b. 搭载 V-Advance 料站托架时，请将导轨移动到里侧。
3. 请旋紧固定导轨的基座部的螺栓 （4 个）。
01NST-1737
a
b
INS-NXTPSU-3.1S 3. 基本操作
PSU 使用说明书 33

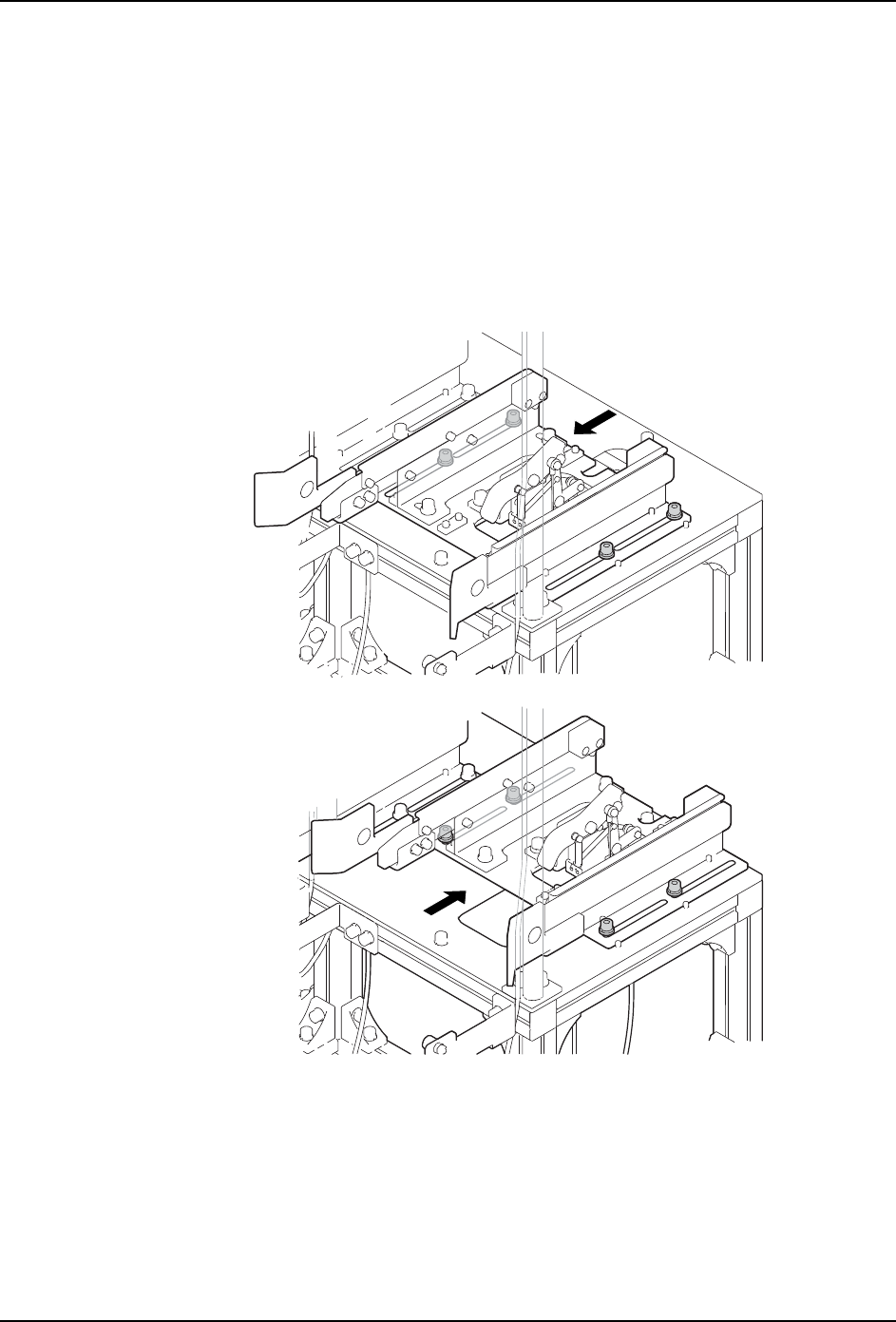

3.5.3 将标准料站托架改造成 V-Advance 料站托架
1. 请将 NXT-2c 的标准料站托架搭载到 PSU-2c 上。
注意 ) 请搭载到 PSU-2c 的导轨处在标准位置的地方。
2. 拆下螺丝 （8 个），拆下料站托架臂。
3. 将夹紧了料站托架的导轨移动到 V-Advance 位置。关于导轨移动方法，请参照 "3.5.2
变更 PSU-2c 的导轨位置 "。
4. 使用新的螺丝 （图号：2MGLPE006500），将料站托架臂安装在 V-Advance 料站托架的位
置。
注意 ) 固定料站托架臂的螺丝请使用新的螺丝，请不要使用步骤 2 中拆下的螺丝。
01NST-1738
01NST-1739
