INS-NXTPSU-3.1S 3. 基本操作
PSU 使用说明书 21
3.3.2 将料站托架从 PSU-2c 搭载到 PCU-2c 上
方法

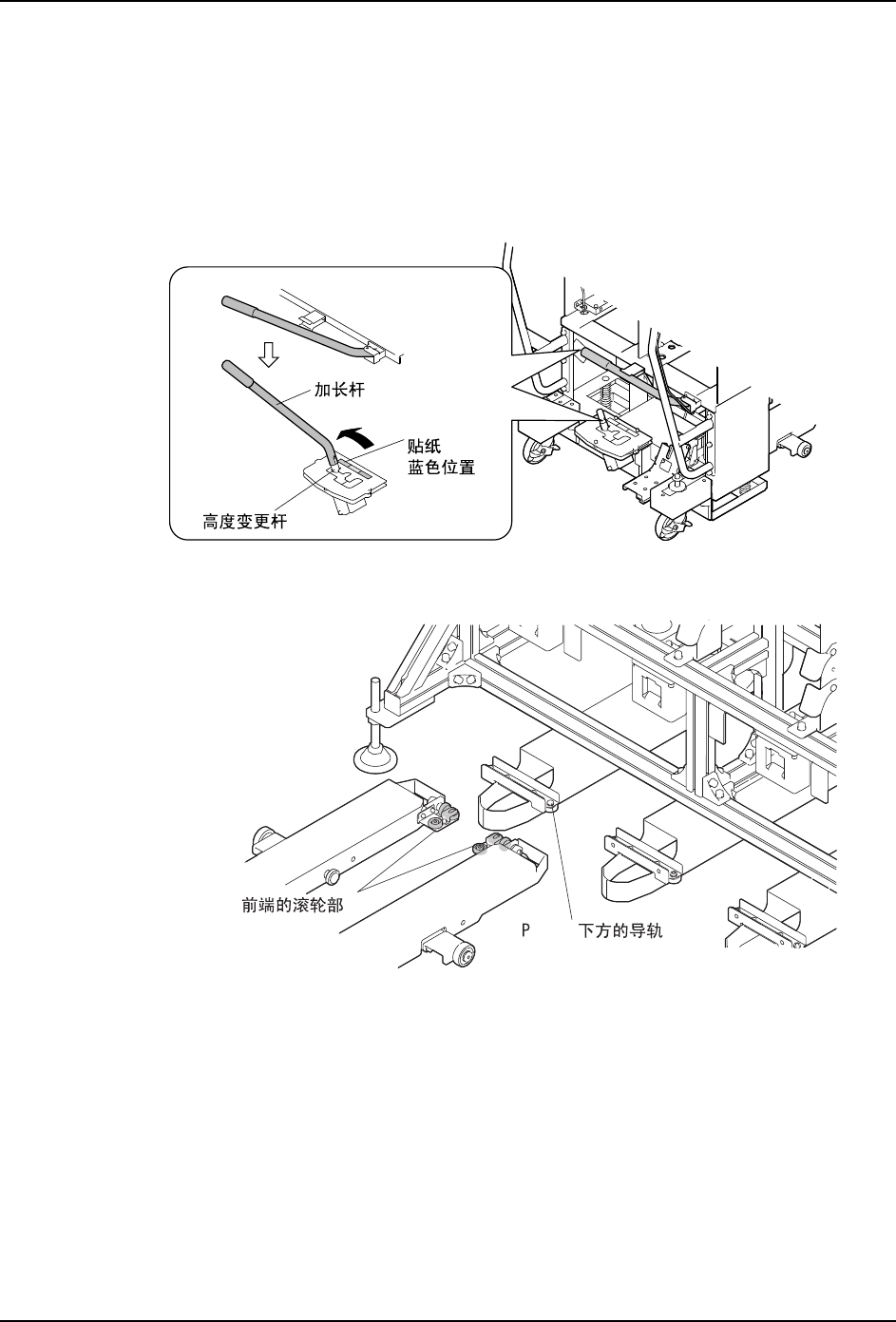

1. 请使用 PCU-2c 的加长杆，将高度变更杆设置到蓝色贴纸位置 （左端）。
备注 )将 PCU-2c 连接到 PSU-2c 处时，不必要对照机器的电路板搬运高度，变更 PCU-2c 的高
度变更杆。
2. 使 PCU-2c 前端的滚轮沿着 PSU-2c 下方的导轨，慢慢地推入 PCU-2c。
01NST-1740S
SU-2c
PCU-2c
01NST-1741S
3. 基本操作 INS-NXTPSU-3.1S
22 PSU 使用说明书

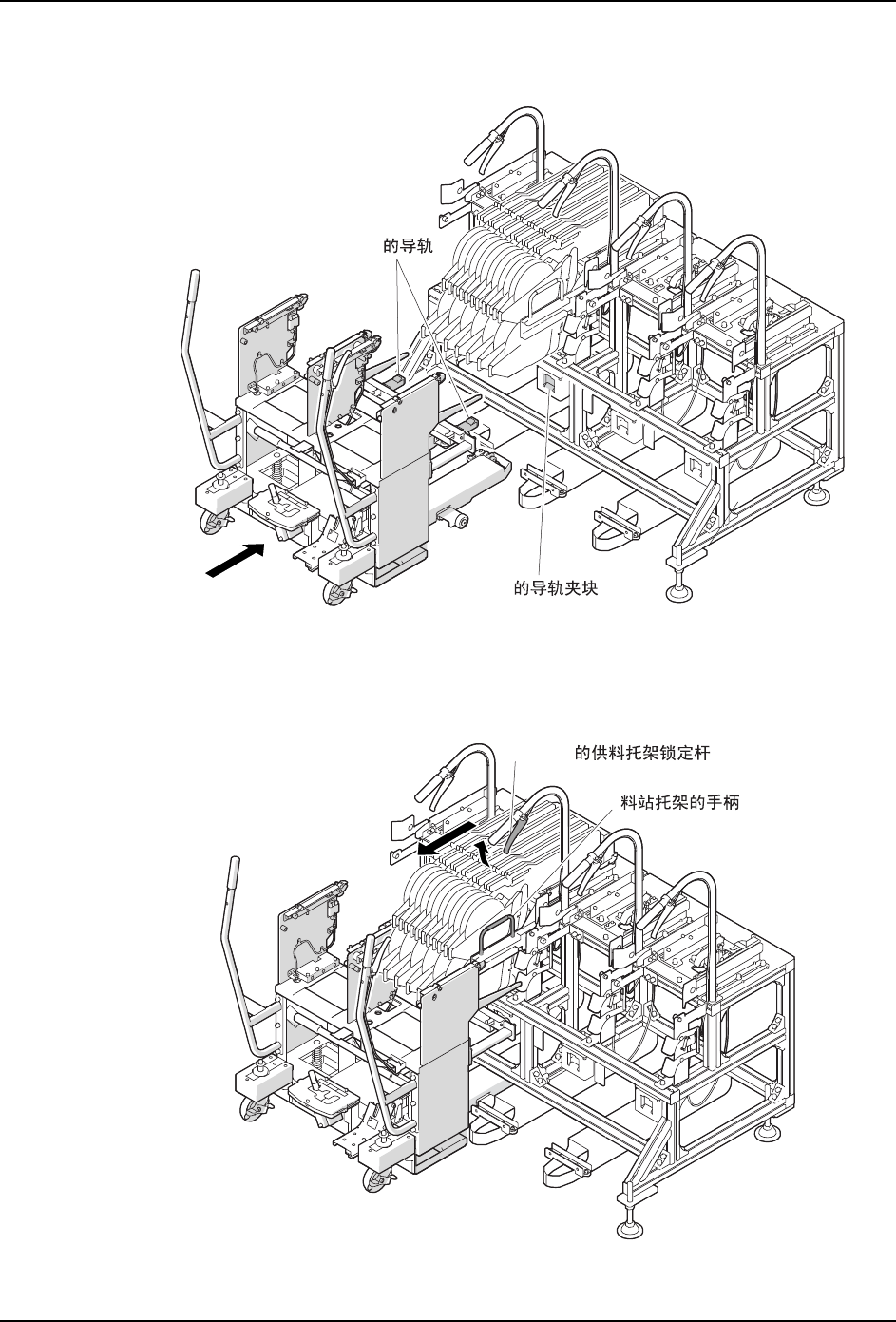

3. 并且，将 PCU-2c 的导轨插入 PSU-2c 的导轨夹块，继续推入 PCU-2c，直到听到咔叽的声
音为止。
4. 握住 PSU-2c 的供料托架锁定杆，解除供料托架的锁定。
5. 握住料站托架的手柄，将料站托架从 PSU-2c 滑动到 PCU-2c 上。
备注 )料站托架在 PCU-2c 上被自动锁定。
01NST-1746S
PCU-2c
PSU-2c
01NST-1747S
PSU-2c
INS-NXTPSU-3.1S 3. 基本操作
PSU 使用说明书 23

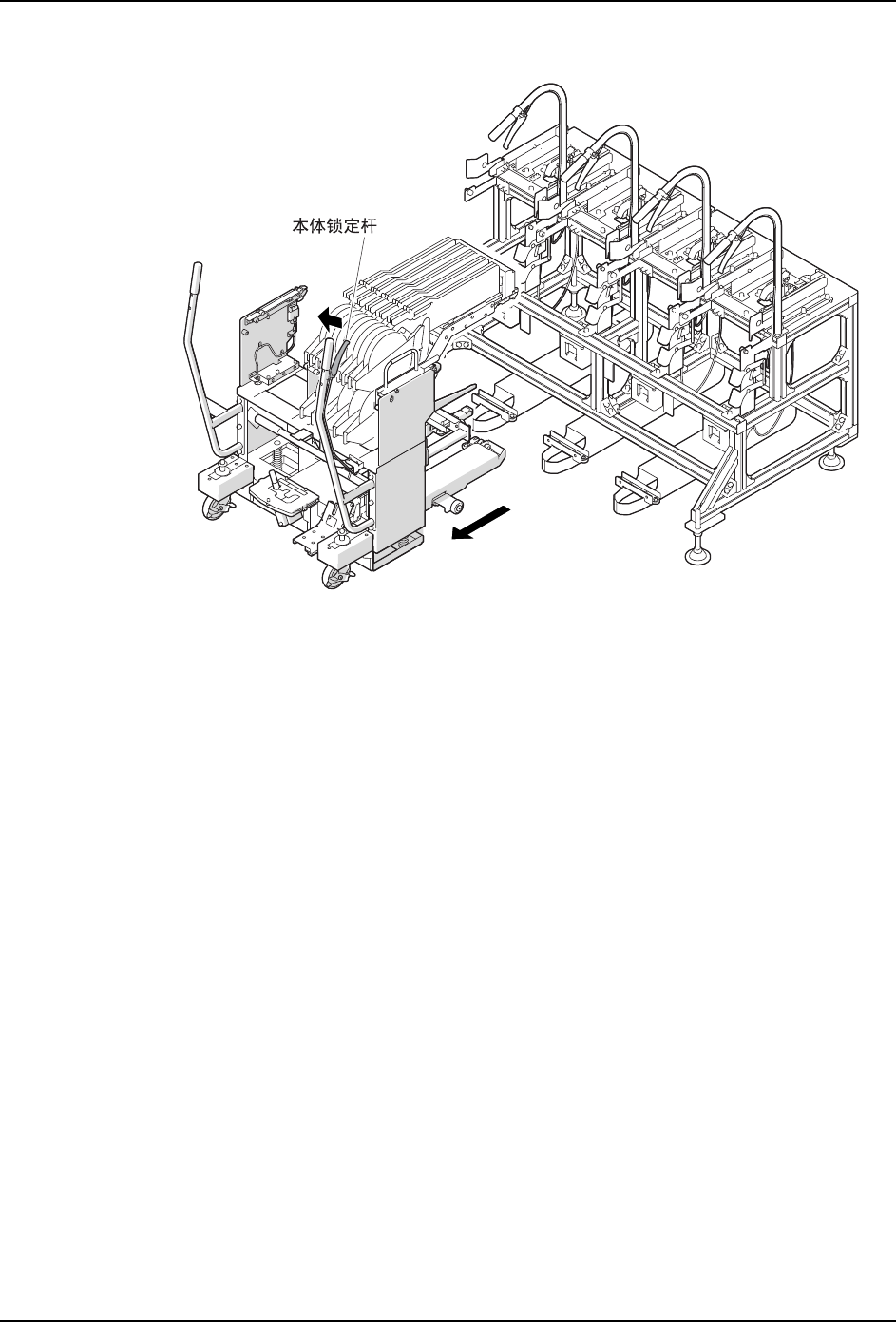

6. 握住 PCU-2c 的本体锁定杆，将 PCU-2c 本体从 PSU-2c 处移开。
01NST-1748S
