3. 基本操作 INS-NXTPSU-3.1S 18 PSU 使用说明书 3.3 搭载料站托架 （使用 PCU-2c） 此处，说明使用 PCU-2c，将料站 托架搭载到 PSU-2c 的方法。 备注 ) 下图以 M3-2c 供料托架作为例子，对于 M6-2c 供料托架，操作要领也同样如此。 3.3.1 将料站托架从 PCU-2c 搭载到 PSU-2c 上 方法 1. 请使用 PCU-2c 的加长杆，将高度变 更杆设置到蓝色贴纸位置 （左…
INS-NXTPSU-3.1S 3. 基本操作
PSU 使用说明书 17
6. 握住 PCU-2 的本体锁定杆，将 PCU-2 本体从 PSU 处移开。
01NST-1431S
3. 基本操作 INS-NXTPSU-3.1S
18 PSU 使用说明书
3.3 搭载料站托架 （使用 PCU-2c）
此处，说明使用 PCU-2c，将料站托架搭载到 PSU-2c 的方法。
备注 ) 下图以 M3-2c 供料托架作为例子，对于 M6-2c 供料托架，操作要领也同样如此。
3.3.1 将料站托架从 PCU-2c 搭载到 PSU-2c 上
方法
1. 请使用 PCU-2c 的加长杆，将高度变更杆设置到蓝色贴纸位置 （左端）。
备注 ) 将 PCU-2c 连接到 PSU-2c 处时，不必要对照机器的电路板搬运高度，变更 PCU-2c 的
高度变更杆。
2. 使 PCU-2c 前端的滚轮沿着 PSU-2c 下方的导轨，慢慢地推入 PCU-2c。
01NST-1740S
SU-2c
PCU-2c
01NST-1741S
INS-NXTPSU-3.1S 3. 基本操作
PSU 使用说明书 19

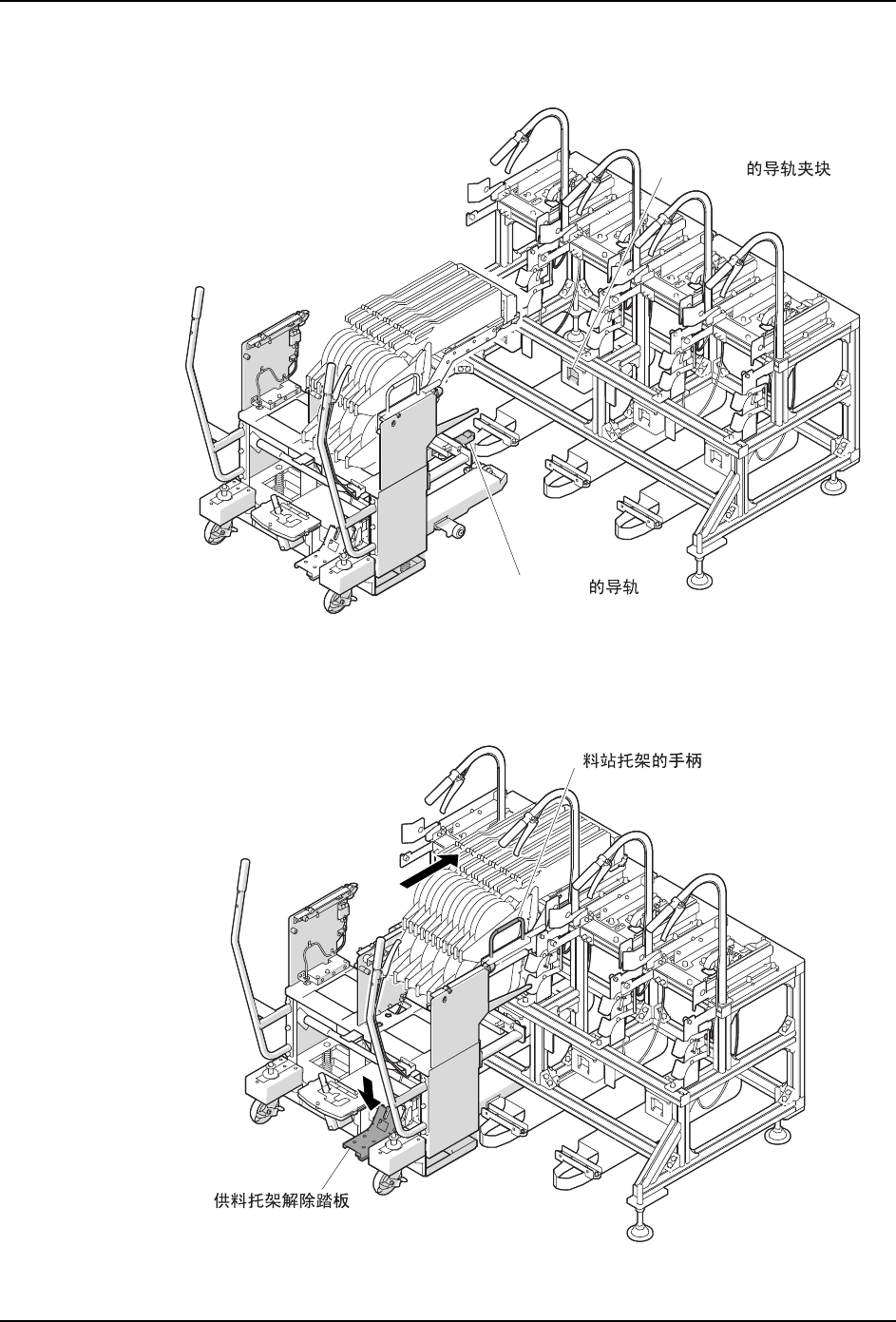

3. 并且，将 PCU-2c 的导轨插入 PSU-2c 的导轨夹块，继续推入 PCU-2c，直到听到咔叽的声
音为止。
4. 踏住 PCU-2c 的供料托架解除踏板，解除供料托架的锁定。
5. 握住料站托架的手柄，将料站托架从 PCU-2c 滑动到 PSU-2c 上。
备注 )料站托架在 PSU-2c 上被自动锁定。
01NST-1742S
PCU-2c
PSU-2c
01NST-1743S
