3. 基本操作 INS-NXTPSU-3.1S 30 PSU 使用说明书 7. 握住 PCU 的滑动锁定杆，解除滑动部的 锁定。 8. 朝身体侧拉出 PCU，在后退端位置松开滑动锁定杆。 9. 握住 PCU 的本体锁定杆，将 PCU 本体从 PSU 处移开。 01NST -1422S 01NST -1423S
INS-NXTPSU-3.1S 3. 基本操作
PSU 使用说明书 29
3. 握住 PCU 的滑动锁定杆，解除滑动部的锁定。
4. 并且，向前推入 PCU，在前进端位置松开滑动锁定杆。
5. 握住 PSU 的供料托架锁定杆，解除供料托架的锁定。
6. 握住料站托架的手柄，将料站托架从 PSU 滑动到 PCU 上。
备注 )料站托架在 PCU 上被自动锁定。
01NST-1420S
01NST-1421S
3. 基本操作 INS-NXTPSU-3.1S
30 PSU 使用说明书
7. 握住 PCU 的滑动锁定杆，解除滑动部的锁定。
8. 朝身体侧拉出 PCU，在后退端位置松开滑动锁定杆。
9. 握住 PCU 的本体锁定杆，将 PCU 本体从 PSU 处移开。
01NST-1422S
01NST-1423S
INS-NXTPSU-3.1S 3. 基本操作
PSU 使用说明书 31
3.5 使用 PSU-2c 改造料站托架
NXT-2c 的料站托架有标准料站托架和 V-Advance 料站托架。使用 PSU-2c，能够将 NXT-2c
的标准料站托架改造成 V-Advance 料站托架，以及将 V-Advance 料站托架改造成标准料站
托架。
3.5.1 注意事项
将料站托架搭载到 PSU-2c 上进行改造时，请注意以下几点进行作业。
a. 请从料站托架上拆下供料器，然后进行作业。
b. 请从料站托架上拆下 PCU-2c，然后进行作业。
c. 在进行改造的料站托架的两端不要搭载别的料站托架。

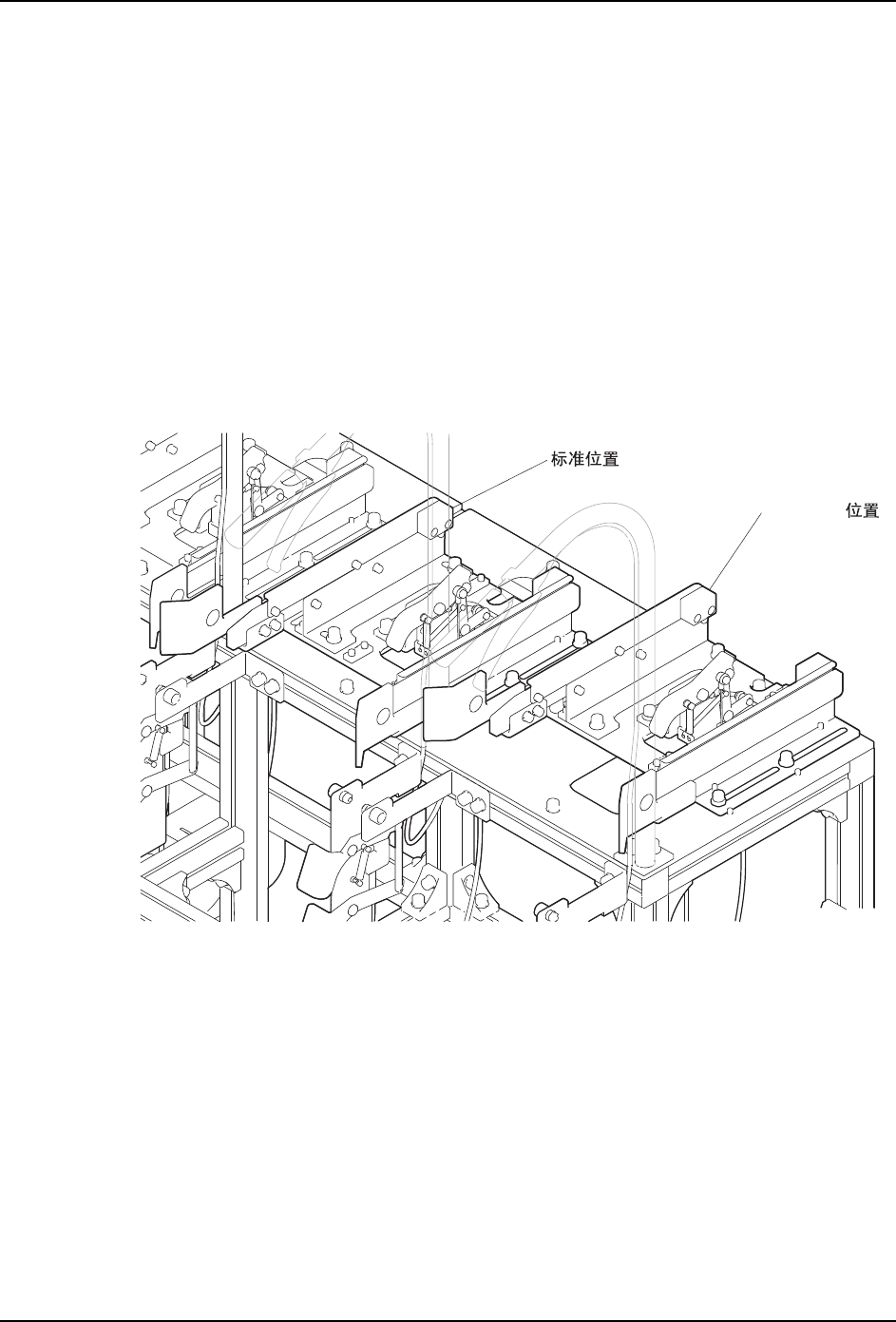

d. PSU-2c 的导轨位置存在标准位置和 V-Advance 位置。请在确认了导轨位置是否符合
料站托架后，将料站托架搭载到 PSU-2c 上。
01NST-1736S
V-Advance
