9.2 过度塌陷BGA焊球状况 塑封BGA焊球通
常会从其原始尺寸的750μm塌陷至大约625μm。
封装 焊 接至板后,焊球塌陷至大约500μm。但
是,如果封装内有用于散热的散热片或散热块,
焊球可能会塌陷低至300μm。当焊球变平时,由
于受限的焊料高度与焊点柔性,其可靠性就会
降低。并 且,焊球的伸展可能会超出期望的节距
间隙。一个较
好的近似值是初始再流减少了大约
10%的高度;有散热片增加的重量时,这一数字
可能会增加至原始高度的25%(焊球直径)。连
接盘图形和阻焊膜间隙也在分析中扮演角色。
这种情况的极端值如9.2.1至9.2.4所示。
9.2.1 ⽆散热块的BGA球形,500μm的托⾼⾼度
9.2.2 有散热块的BGA球形,375μm的托⾼⾼度
9.2.3 有散热块的BGA球形,300μm的托⾼⾼度
可能原因
BGA的重量不会过度塌陷焊球。这是目标条件,并且作为
其他BGA或相同BGA上焊球的评测估量。
潜在解决⽅案
如需要更大的间隙采用垫片。同时也应该判断以检查焊球
塌陷的变化。
可能原因
带有散热块的BGA重量引起焊球过度塌陷。这种形变也许
可接受,这取决于元器件节距,以使焊球不接触。
潜在解决⽅案
强制要求使用垫片以防止焊球塌陷。
可能原因
带有散热块的BGA重量引起焊球过度塌陷。这是确定的质
量差的状况,应当纠正。
潜在解决⽅案
强制要求使用垫片以防止焊球塌陷。
2013年1月 IPC-7095C-C
137

9.2.4 关键的焊膏条件 沉积的焊膏量对塑封
BGA连接是有帮助的,但对于良好焊点的形成
并不是非常关键,因为焊球本身可以作为焊料
的来源。但是如果是陶瓷BGA(CBGA),沉积
足够的焊膏非常重要。对于890μm的CBGA,建
议的焊膏量为0.12mm
3
,最少0.08 mm
3
。如果没
有沉积足够的焊膏,如9.3.1所示,焊点可靠性
可能会有问题。焊料必须加给高温焊球或柱是
因为封装端子的焊料体积对焊点没有贡献。
9.2.5 过厚膏体沉积

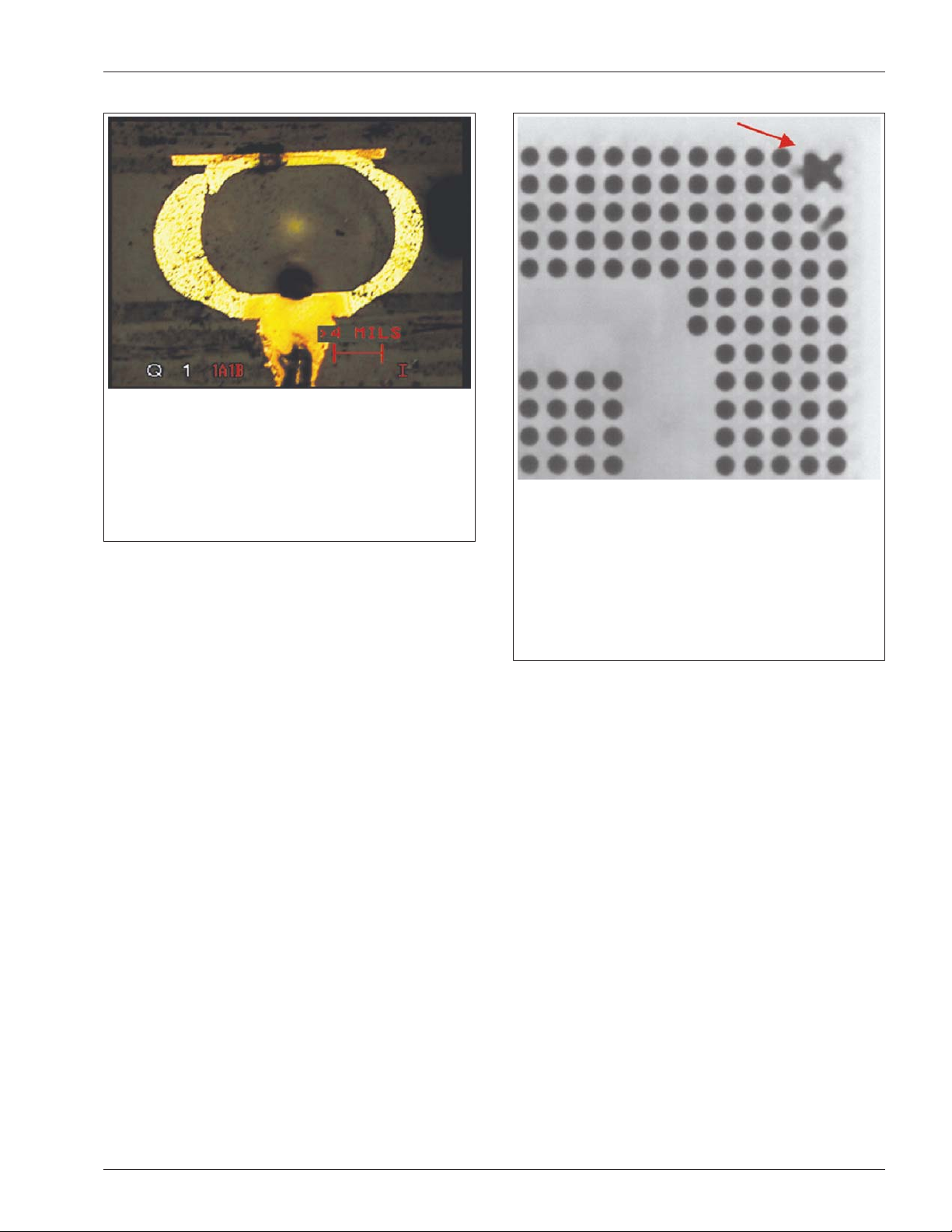

9.2.6 通过X射线和切⽚确定空洞 传输X射线
可以探测空洞的存在(浅色区)及相关的X-Y位
置。这项技术也可探测焊球不均匀或缺失(各种
深色图像直径),此类
情况的示例如9.2.7所示。
但需要用切面X射线来确定焊点中空洞的垂直
(Z轴)位置。
9.2.7 空洞和⾮均匀焊球
BGA中空洞的形成有很多原因。虽然更多常见的
空洞如9.2.7所展示,然而空洞的存在并不会造
成任何可靠性风险。如9.2.8中所示的空洞可以
承受1000次热循环(无冲击,0-100°C)。即便
在某些测试中,空洞并未减少疲劳寿命结
果,
焊点中过多空洞的存在是设计、工艺或材料出
现问题的指示。产品可靠性也应当验证。
可能原因
较 厚 的 膏体目的在于陶瓷非塌陷焊球,而非塑封BGA焊
球。
潜在解决⽅案
减少模板厚度;在BGA区域向下微蚀;减小模板开口。
可能原因
– 焊球连接中过多的空洞。
– 连接盘上导通孔设计(按照IPC-A-610,与连接盘上导通
孔相关的空洞不考虑是缺陷)。
– 快速爬升的曲线。
– 向前兼容情形(锡/铅BGA焊球用无铅焊膏)。
潜在解决⽅案
– 通过热应力或显微切片评估连接点的结构强度。
– 使用保温时间长的再流曲线。
– 避免潜在原因中指出的情况。
IPC-7095C-C 2013年1月
138

9.2.8 蛋壳空洞
9.3 BGA中介基板的⼸曲和扭曲 在正常的组
装再流焊工艺中塑 封 BGA具有发生翘曲 的倾
向。翘曲会发生在BGA基板或产品PCB上。其
结果是受到应力的焊点成为开路或短路状况。
温度(再流焊曲线)、BGA结构、焊膏体积以及
冷却条件都会带来可能的缺陷。角落焊球短路是
BGA发生翘曲的迹象,此时BGA封装的角向内
翘曲(哭脸BGA)。
焊料
短路是处于相邻和/或相对的BGA角由于
基板向下弯曲(哭脸)造成的,并对角落焊球
施加了应力。同样的现象会造成远离角落的焊
球抬起远离安装基板,因为基板从哭脸变成了
微笑,如9.3.1和9.3.2所示。随着BGA基板和芯
片变得更薄,封装翘曲也在增加。为了有一个
稳健的SMT工艺,建议查看足够的焊膏是否已
增加在连接盘上。应密切监控此过
程以确保不
会产生诸如焊料桥接、锡珠等额外的缺陷。
9.3.1 BGA中介基板翘曲
角落焊球的开路是BGA翘曲的指示,此时封装
角向上抬起。这种开路,如9.3.2所示,可以通
过使用额外的焊膏量将其最小化。
施加过量的焊膏不是此问题的解决方法。确定
根本原因及处理异常原因对于建立稳健的工艺
更重要。仅当某工艺或元器件状况不可改变情
况下,修
改模板开口以使焊膏沉积在板子上,
应作为解决角落开路的方案,如再流焊工艺已
得到优化、BGA封装或BGA中介基板无法重新
设计,或者产品板子无法重新设计。另外,异常
很可能会持续发生,在进行任何工艺变更前,
焊料和元器件库存应该加以考虑。如果决定使
用过量的焊膏来纠正角落焊球开路,应密切监
控此过程以确保不会产生诸如焊料桥接、锡
珠
等额外的缺陷。
0.65mm的微导通孔1000次循环。
显⽰焊点塌陷,导致间歇性接触故障。
可能原因
再流焊时空气或其它气体残留。空气或其它气体可能通过
PCB上的微导通孔形成。
潜在解决⽅案
拆除元器件用新的替换。
可能原因
– BGA翘曲由再流焊接期间热机械应力导致。
– 检查其它角类似的情况。
– 可能由哭脸BGA中介基板引起,此时角落会抬高。
潜在解决⽅案
– 增加角落焊球尺寸或使用胶点。在某些情况下,在再流
焊过程中增加胶带。
– 将封装退回给供应商。
– 在再流温度下,使用阴影叠纹法来检查共面度。
2013年1月 IPC-7095C-C
139
