为 0.1mm ）。阻焊膜开窗大小就可认为是将要连接的焊球直径，不过实际的连接盘尺寸应略大以适应阻焊膜限定的概念。需要注意的是由于连接盘尺寸变大，布线密度相应地就减小了。 4.3.3 BGA 封装外形球栅阵列的本体尺寸可分为以下两种系列外形：方形和矩形。方形封装系列的尺寸范围为 4mm × 4mm …

机械和电气连接。含芯片一面可用多种封装技

术对半导体进行保护。基板或载体的尺寸尽可

能接近芯片尺寸。

“芯片尺寸”球栅阵列（DSBGA）是一种本体

尺寸与特定芯片尺寸尽可能接近的球栅阵列

封装。这种封装也被称为“真正芯片级尺寸”

（Real chip-size）球栅阵列或者CSP，封装本体

的尺寸仅可适合特定大小芯片的组装，这些封装

体的尺寸会随着之后芯片大小变化时而变化。

封装的外形可以是方形或者矩形；当封装需要

为了适应新的芯片尺寸而进行重新设计时，长

宽比也会发生变化。功能相同但来自于不同供

应商的器件可能有不同的长宽比。DSBGA封装

标准化的控制参数是球阵列的大小和长宽比。

D尺寸和E尺寸定义了DSBGA封装的本体大小。

对于带有矩形焊球阵列的封装，阵列决定了尺

寸的方向。D尺寸是平行于焊球阵列主轴测得的

尺寸，而E尺寸是平行于焊球阵列次轴测得的尺

寸。因此对

于矩形封装，没有必要如JEDEC JEP

95，4.6章节对FRBGA要求的那样，D尺寸大于E

尺寸。具有方形焊球阵列的DSBGA封装应遵循

通常的“D尺寸大于E尺寸”的JEDEC惯例。D尺

寸和E尺寸的最大值在JEDEC出版物95里定义了以

0.5mm作为递增量，这个数值是通过将DSBGA

的实际尺寸向上靠近下一个0.50mm整数倍获

得。因此遵

照这个规定，D尺寸和E尺寸的形式

通常写为y.00或者y.50。

DSBGA封装的阵列节距没有必要与D或E阵列尺

寸相同。当节距不相同的情况下，相关封装的

尺寸和公差由较小节距的焊球尺寸和公差来主

导。DSBGA封装焊球阵列的控制节距总是小于

1.0mm。JEP95，章节4.7中所描述的DSBGA触

点节距为0.80、0.75、0.65以及0.50mm。

4.3.2 焊球节距 BGA的节距主要可分为两

组。

第一组包括塑料和陶瓷封装外形，其触点节距为

1.50、1.27或1.00mm。第二组为密节距或芯片尺寸

BGA序列，密节距焊球触点节距为0.80、0.75、

0.65、0.50、0.40、0.30 mm，对于芯片尺寸BGA

来说，节距是0.25mm。由于需要将球栅阵列尽

量做小以应对形状参数方面的压力，如今很少

有制造商还在提供节距为1.5mm的器件。同时，

尽管允许有节距为0.4mm或更小的焊球，但由

于

加工困难传统的表面贴组装可能会受到限制。

节距在各种组合的焊球直径选择中起到了重要

作用。表4-2展示了节距在0.5-1.5mm的塑封球栅

阵列的焊球特征；表4-3展示了将来DSBGA对于

焊球可能的规格参数。

尽管并非强制，非对称焊球图形在组装过程中

关于方向自动化检测方面有额外的优势。非对

称图形的典型例子为在原本对称的阵列中去除

其

中一个位于角落的焊球。

4.3.2.1 未来的焊球触点尺⼨条件尽管表4-2中

BGA没有这些尺寸，但未来可预期中的焊球尺

寸如表4-3所示。

4.3.2.2 连接盘图形的近似算法元器件基板

（连接有焊球）的连接盘图形和贴装结构（印

制板）的连接盘图形的直径应该越接近越好。

元器件制造厂商认为印制板连接盘或元器件上

焊盘应该略小于焊球直径。连接盘尺寸的减少

量取决于原始焊球尺寸，这常用来确定连接

盘

的平均尺寸。在确定标称特性值之间关系时，

应确定连接盘尺寸制造余量，即当焊球直径大

于等于0.40mm时，最大实体条件（MMC）与最

小实体条件（LMC）之差为0.1mm，当焊球直

径小于0.40mm时，该余量也应相应减小。

表4-4提供了关于连接盘图形的数据及9个焊球直

径的变化。

许多元器件制造商使用阻焊膜限定连接盘（见

6.2.2）。在运用这项技术时，连接盘直径的标称

值应该加上阻焊膜在连接盘上的侵入距离（通常

表4-2 PBGA器件的焊球直径⼤⼩

标称焊球

直径(mm)公差范围(mm) 节距（mm）

0.75 0.90 – 0.65 1.5, 1.27

0.60 0.70 – 0.50 1.0

0.50 0.55 – 0.45 1.0, 0.80

0.45 0.50 – 0.40 1.0, 0.80, 0.75

0.40 0.45 – 0.35 0.80, 0.75, 0.65

0.30 0.35 – 0.25 0.80, 0.75, 0.65, 0.50

表4-3 DSPBGA未来焊球直径⼤⼩

焊球直径标

称值（mm）

公差变化

范围（mm）节距（mm）

0.25 0.28 – 0.22 0.40

0.20 0.22 – 0.18 0.30

0.15 0.17 – 0.13 0.25

IPC-7095C-C 2013年1月

为0.1mm）。阻焊膜开窗大小就可认为是将要连

接的焊球直径，不过实际的连接盘尺寸应略大

以适应阻焊膜限定的概念。需要注意的是由于

连接盘尺寸变大，布线密度相应地就减小了。

4.3.3 BGA封装外形球栅阵列的本体尺寸可分

为以下两种系列外形：方形和矩形。方形封装系

列的尺寸范围为4mm×4mm至50mm×50mm。

对于密节距变化，封装尺寸以1.0mm的步长增

加。若尺寸大于

21mm×21mm,封装尺寸以2.0mm

至2.5mm的步长增加，并且节距在通常范围之内。

当封装尺寸大于21mmX21mm时，几乎没有密节

距器件。矩形BGA系列的尺寸范围为4.0mm至

50mm，随着不同的应用而变化。相比于方形系

列，矩形系列的变化更加丰富。矩形尺寸通常

没有固定的增长步长。该系列通常受到存储器

器件应用的驱动，并且在尺寸上会与芯片尺寸

相

近。矩形尺寸对小型应用的特定类别通常是

标准化的。节距小于等于0.8mm的密节距BGA

元器件的本体尺寸通常很少超过21mm。

密节距球栅阵列（FBGA）是节距为0.5至0.8mm

的焊球阵列封装，它有固定尺寸“D（长）”和

“E(宽)”。FBGA更多是之前提到的有固定尺寸

的塑料和陶瓷BGA系列。尽管FBGA通常会在外

形尺寸上只比芯片大20%，但不会每当芯片收缩

时它的外形就改

变。

芯片尺寸球栅阵列封装（DSBGA）是节距在0.30

至0.50mm之间的焊球阵列封装，它有可变封装

尺寸“D（长）”和“E（宽）”。DSBGA封装的

外形为长方形，与芯片相同，目前广泛应用于闪

存和动态随机存储器件。矩形芯片尺寸（RDS）

外形的“D”尺寸和“E”会随着芯片的缩小而

变化。

4.3.4 焊球尺⼨关系整个系统总变差需考虑三

个主要

问题：定位、焊球公差以及基板公差，

将这三种属性叠加在一起的可得出最差情况分

析；然而，因为本标准中有其它连接盘图形，

统计意义上的平均值用均方根的值来确定。高

引脚数IC以及小外形封装这两种趋势使得厂商

能够同时改进产品的功能和性能。表4-5可帮助

用户计算各种BGA应用中的连接盘图形尺寸变

差，并各自对本标准识别的9个焊球尺寸显示出

系统总变差。如前

面所提到的，焊球触点直径的

标准标称尺寸为0.15、0.20、0.25、0.30、0.40、

0.45、0.50、0.60以及0.70mm。阵列封装的焊球

触点尺寸会受到总体封装高度、焊球触点节距

以及想要的最大焊点可靠性限制的影响。

4.3.5 叠装BGA 叠装（PoP）创新技术正优先

用于大量单列直排封装（SIP）应用中。厂商已

表4-4 连接盘尺⼨近似值

标称焊球直

径(mm) 缩减

标称连接盘

直径(mm)

连接盘尺⼨

范围(mm)

0.75 25% 0.55 0.60 – 0.50

0.60 25% 0.45 0.50 – 0.40

0.50 20% 0.40 0.45 – 0.35

0.45 20% 0.35 0.40 – 0.30

0.40 20% 0.30 0.35 – 0.25

0.30 20% 0.25 0.25 – 0.20

0.25 20% 0.20 0.20 – 0.17

0.20 15% 0.15 0.15 – 0.12

0.15 15% 0.10 0.10-0.08

表4-5 当前与未来BGA封装连接盘－焊球间尺⼨计算（mm）

连接盘尺⼨

位置余量焊球变差

焊球尺⼨

较标称减少% 变异余量MMC LMC 标称值 MMC LMC

0.60 0.50 0.10 0.25 0.75 0.90 0.65 25% 0.25

0.50 0.40 0.10 0.20 0.60 0.70 0.50 25% 0.20

0.45 0.35 0.10 0.10 0.50 0.55 0.45 20% 0.17

0.40 0.30 0.10 0.10 0.45 0.50 0.40 20% 0.17

0.35 0.25 0.10 0.10 0.40 0.45 0.35 20% 0.17

0.25 0.20 0.05 0.10 0.30 0.35 0.25 20% 0.15

0.20 0.17 0.05 0.06 0.25 0.28 0.22 20% 0.08

0.15 0.12 0.05 0.04 0.20 0.22 0.18 15% 0.07

0.10 0.08 0.05 0.04 0.15 0.17 0.13 15% 0.07

2013年1月 IPC-7095C-C

认识到如果半导体能够各自进行预封装并在装

联之前进行测试，复杂的混装技术能以较高的

良率和更为经济的方式进行生产。PoP应用最常

见的解决方案是利用围绕现有的JEDEC FBGA标

准阵列封装格式设计的封装分标准（见图4-5）。

因为单个封装体在叠装前都进行过完整的测

试，所以预封装芯片叠加的风险较小。

决定是否在PCBA级组装

前或组装中进行封装叠

装，可能会受到制程中配置灵活性需要的影

响。举例来说，底部封装的供应商为“A”，叠加

封装的存储器则可分别由供应商“B”、“C”或

“D”提供。毕竟，存储器功能可以从更多的来

源获得，且存储器测试也是有些专业的。此外，

承担的整体质量和可靠性的担忧可以有所

减

轻。逻辑器件供应商负责逻辑运算功能，存储

器件制造商负责各自的存储器功能，板组装厂

仅需负责这两者的表面贴装连接。这种供替代

的选择有两个好处，它使用户可以指定多种变

化（不同的存储器功能、数据传输速率等等）

以及可选择第二供应商。

4.3.6 共⾯度表面贴封装的一个关键问题是

触点共面度的局限。BGA封装与其它引线框封

装的表面贴元器件的共面度要求有很大不同。

任何BGA的共面度是指元器件触点面高出底座

面的距离。因此简而言之非共面度就是当封装

放置在完全平坦的平面时，最高触点与最低触

点间的最大距离。该定义表示座落在印制板上

的一个封装至少有三个位置与印制板接触。

共面度公差定义了封装最高点到底座面的距

离。此尺寸包括间隙高度、封装本体厚度和盖

子厚度（若有）。测量时不包括附属物如散热片

或其它元器件，但是集成的散热块不被认为是

附属物。如果封装刚好是层压板基BGA，由于

有要适应较大基板并在公差内维持平面性相关

的问题, 预期会带来额外的共面度问题。这就是

为什么塑封BGA封装的共面度要求是150μm的

部分原因。大多数供应商所希望的BGA共面度

的适用值大

约为200μm，但是用户则希望最大值

不要超过100μm（见4.6.2.6和4.8.4）不同种类的

BGA有不同的共面度要求。表4-6中提供了已在

JEDEC注册过的BGA外形的示例。

由于焊球金相结构不同，共面度的数值会随着

JEDEC外形的不同而变化。在低温条件下共晶

（熔点为183°C）焊球会在组装过程中会塌陷，

因此它的共面度要求不会像高熔焊球（熔点为

302°C）那样严

格，因为它们在组装过程中不会

塌陷。

4.4 关于元器件封装形式的考虑 JEDEC关于

BGA的设计指南中没有定义特定的材料和组装

方法。针对不同的应用，各供应商会使用不同

的基材。基底结构最可能是增强型有机层压

板，或为非增强型聚酰亚胺膜或陶瓷。以陶瓷

为基材的BGA封装通常由熔点为302°C的高温焊

料（90%铅，10%锡）制成的非塌陷焊球组成。

焊球尺寸随着焊球节距

和封装大小而变化。较

大的封装通常会需要较大的焊球尺寸以提高其

可靠性。由于陶瓷封装相对比较平整且焊球直

径的公差非常小，共面度要求也相对严格。陶

瓷材质封装的供应商通常会对板级组装选择适

用的焊膏成分提供建议。

为了研发新的连接方法，在上世纪90年代，一

项使用聚合物涂层焊球作为互连介质的专利得

以完成。

金属球是导电的，可用铜、银、金、

焊料等制成并在之后镀上一层导电聚合物。涂

覆方法取决于焊球制造商，且按应用所需涂层

可能有不同厚度。开发这种新式的互连方法是

为了解决由于陶瓷中介基板和有机印制板之间

CTE（热膨胀系数）不同而引发的问题。已发

表有一些技术论文讨论关于界面发热以及导电

聚合物如何连接中介基板和印制板的连接盘。

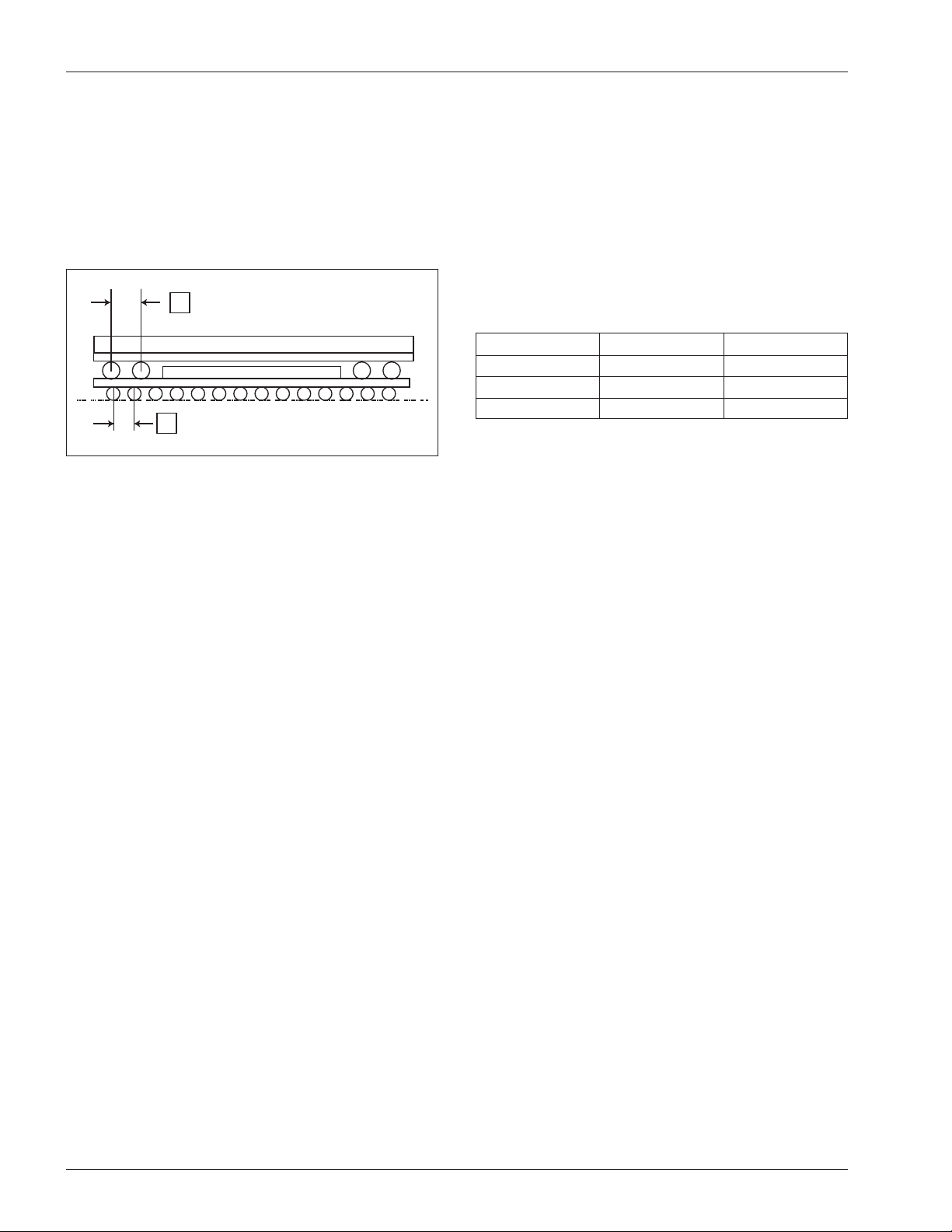

IPC-7095c-4-5

图4-5 关于叠装封装器件的JEDEC标准结构

来源：JEDEC出版物 95-4.22

= 0.65 mm

0.50 mm

0.65 mm

0.80 mm

0.50 mm

表4-6 JEDEC已登记的BGA外形⽰例

登记外形封装类型共⾯度

MO-151 塑封BGA 0.20mm

MO-156/MO-157 陶瓷BGA 0.15mm

MO-195 密节距BGA 0.08mm

IPC-7095C-C 2013年1月
