模块总览
2.1.1 组件的序列号 SX1/SX2/DX1/DX2 贴片机概述
预防性维护 SIPLACE SX1/SX2/DX1/DX2 21
2
2 模块总览
模块总览
2.1
2.1 SX1/SX2/DX1/DX2 贴片机概述
SX1/SX2/DX1/DX2 贴片机概述
2.1.1
2.1.1 组件的序列号
组件的序列号

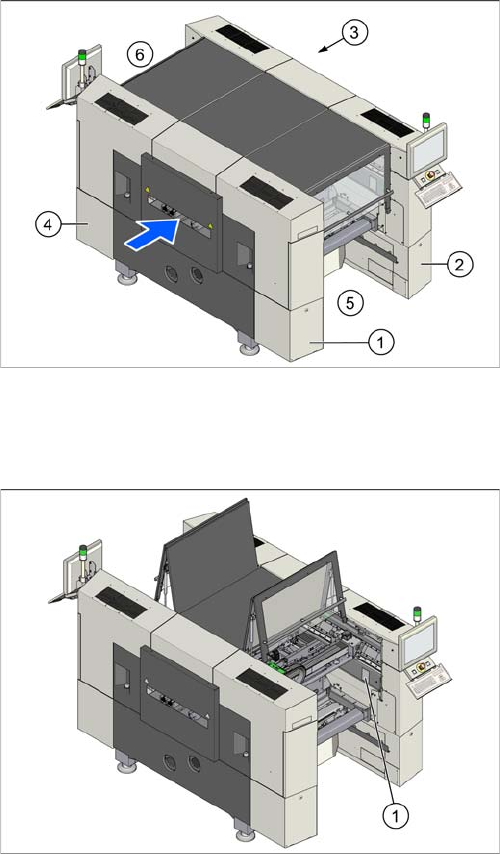

贴片机总览 （示例为 SX1 型贴片机）
1. 第 1 部分 （气动装置）
2. 第 2 部分
3. 第 3 部分 （电源）
4. 第 4 部分
5. 1 号位置
6. 2 号位置
可在铭牌 (1) 上找到贴片机的序列号。
模块总览
SX1/SX2/DX1/DX2 贴片机概述 2.1.1 组件的序列号
22 预防性维护 SIPLACE SX1/SX2/DX1/DX2
工具、耗材、零备件和易损件
预防性维护 SIPLACE SX1/SX2/DX1/DX2 23
3
3 工具、耗材、零备件和易损件
工具、耗材、零备件和易损件
以下列表包含了贴片机维护任务所需的所有必需的耗材、易损件、零备件及工具。
建议在维护工作中采用 “X 与 SX 系列 [03079042
-
xx] 的维修工具箱 ”。
耗材 物件号 在维修工具箱中
提供
OIL Interflon Fin Super （铁氟龙油） 03017760-xx
表面保护喷油 400 ml 00328575- xx
Interflon Fin 润滑脂 （用于 SX 料带切割器上的切割刀片） 03020782- xx
SIPLACE 清洁纸巾 00315253- xx X
Klüberplex BEM 34-132 润滑脂 00374565- xx X
BEM 34-132 400 g 筒式润滑脂
“400 ml 筒式单手润滑枪，全套 ”[03123777
-
xx]
请遵循 “ 适用于润滑悬臂轴的新款筒式单手润滑枪 ” 的技术信息
[DE: TI2015-07D03] [EN: TI2015-07E03]。
03121952- xx
防护乳胶手套 00372972- xx
一组 10 个的润滑毛刷 00370771- xx
防锈喷雾 WD40，400 ml 00325833- xx
无绒布，KM 擦拭 03082092- xx
一张 DIN A4 纸
胶带
用于清洁光学组件的微纤维布
乙醇
异丙醇 - 可以使用 IPA （异丙醇）作为替代品。
压缩空气
SIPLACE 建议您使用 ZESTRON （http://www.zestron.com）生
产的以下清洁液：
▪ VIGON SC 200
蒸馏水
易损件 物件号 在维修工具箱中
提供
40 µm 过滤器滤芯 03003717-xx X
适用于型号 112
SX1_2 / DX1_2 / D4 / D4i / D1 / D2 / D1i / D2i / HSxx / S27 版本 2
的过滤器套件 5 μm
00355386- xx
Y 轴松配轴承润滑系统 03079145- xx X
滤芯 （搭配真空泵进行操作） 03077677- xx
弾性体弹簧 20x8.5x22 （90 邵氏硬度 A） 03096352- xx
润滑系统套件 SX1 (10 件装 ) 包含维护标签 03085908Sxx
保护盖上导辊所用的 8.5x1.6 O 型环 03078577- xx
缓冲盖导向 03075364- xx
O 型环 4*1 P583 70 A
“400 ml 筒式单手润滑枪，全套 ”[03123777
-
xx]
请遵循 “ 适用于润滑悬臂轴的新款筒式单手润滑枪 ” 的技术信息
[DE: TI2015-07D03] [EN: TI2015-07E03]。
00309454- xx
