小型维护
小修的维护间隔时间
预防性维护 SIPLACE SX1/SX2/DX1/DX2 27
4
4 小型维护
小型维护
4.1
4.1 小修的维护间隔时间
小修的维护间隔时间
1000 - ?? – [?] – SXDX12 V1 V2
2000 - ? ? - ????? – S XDX12 V1 V2
2100 - ?? - ???? - SXDX12 V1 V2 - [?]
2200 - ?? - ???? – SXDX12 V1 V2
2300 - ?? - ?? – SXDX12 V1 V2
2400 - ?? - ???? - SXDX12 V1 V2
3000 - ?? - ??/???
参阅 :
1.3.2 计算维护间隔时间 [ ➙ 15]
维护任务
基础贴片机
持续时间 [
分钟 ]
每周 每隔 3
个月
每隔 6
个月
每隔 12
个月
检查 / 清洁保护盖风扇 3 X
检查 GCU 上的风扇 2 X
维护任务
悬臂
持续时间 [
分钟 ]
每周 每隔 3
个月
每隔 6
个月
每隔 12
个月
检查并清洁 X 与 Y 轴的磁性表面 2 X
清洁 X 轴的松配轴承与接触表面 2 X
清洁 Y 轴的松配轴承与接触表面 2 X
维护任务
传送导轨
持续时间 [
分钟 ]
每周 每隔 3
个月
每隔 6
个月
每隔 12
个月
用真空吸尘器清扫运输、吸嘴交换器以及滤芯 1 X
维护任务
吸嘴
持续时间 [
分钟 ]
每周 每隔 3
个月
每隔 6
个月
每隔 12
个月
清洁 / 更换陶瓷吸嘴 2 X
更换塑料吸嘴 2 X
小型维护
贴片机主体的维护工作 4.2.1 工具、耗材、零备件和易损件
28 预防性维护 SIPLACE SX1/SX2/DX1/DX2
4.2
4.2 贴片机主体的维护工作
贴片机主体的维护工作
4.2.1
4.2.1 工具、耗材、零备件和易损件
工具、耗材、零备件和易损件
▪ ESD 腕带 [00320279-xx]
▪纸板
▪ 如有需要，使用风扇部件保护盖 1 [03094598-xx]
▪ 如有需要，使用 GCU 的风扇 [03060954-xx]
▪ 真空吸尘器
▪ 您的贴片机维修手册
4.2.2
4.2.2 执行维护工作
执行维护工作
4.2.2.1
4.2.2.1 检查/清洁保护盖风扇
检查 / 清洁保护盖风扇
检查保护盖风扇
清洁保护盖风扇上的保护格栅
执行此项检查需要开启贴片机。
► 关闭保护盖然后按下 Start （开启）按钮

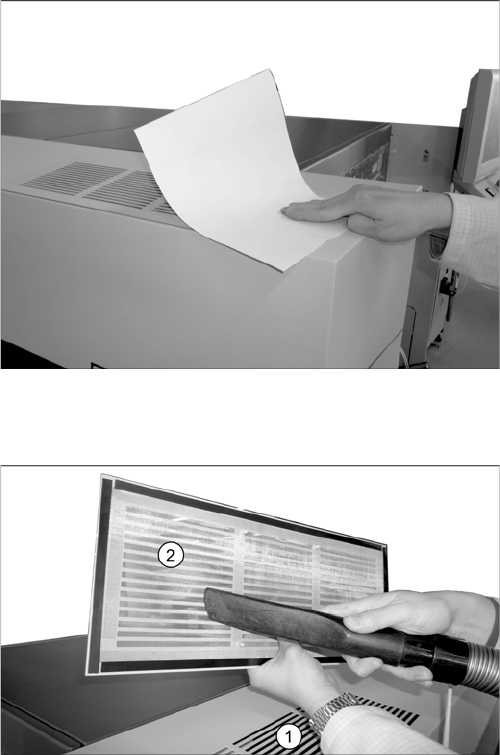

► 检查风扇功能。您应当可以感觉到一股明显的气流。
如有需要，可以在风扇的开口处放置一张纸。
► 如果风扇不工作，获得授权的人员需要检查电源相应
的保险丝。如果保险丝正常，则必须更换风扇 （1 个
风扇盖 [03094598-xx]）。
拆卸和安装细节请参阅您的贴片机维修手册。
► 为所有保护盖上的风扇重复这项检查。
► 揭开排气孔 （1）的保护隔栅 （2）。
► 使用真空吸尘器清洁保护隔栅。
► 将保护隔栅重新放回到排气孔处。
► 在全部四个排气孔处重复这些步骤。
小型维护
4.2.2 执行维护工作 贴片机主体的维护工作
预防性维护 SIPLACE SX1/SX2/DX1/DX2 29
4.2.2.2
4.2.2.2 检查 GCU 上的风扇
检查 GCU 上的风扇
► 打开保护盖。

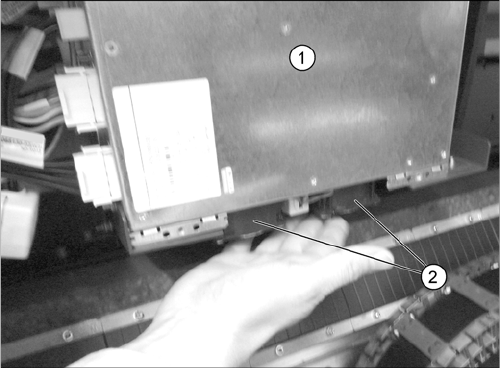

► 用手握住风扇的前方，检查 GCU (1) 上风扇 (2) 的功
能。您应当可以感觉到一股明显的气流。
► 如果风扇不工作，则应由获得授权的人员进行更换
（风扇 GCU [03060954
-
xx]）。如需了解取下 GCU 的
详细说明，请参阅对应贴片机的维修手册。
► 对所有 GCU 重复这一检查。
