重大维护
5.5.3 执行维护工作 悬臂的维护工作
预防性维护 SIPLACE SX1/SX2/DX1/DX2 63
5.5.3.6
5.5.3.6 清洁 Y 轴光栅标尺
清洁 Y 轴光栅标尺
注意
通常使用软布和最小的压力清洁光栅标尺。
如果光栅标尺很脏，会导致计数错误，从而导致贴片机
停止运行。
► 用浸有乙醇的无纺布清洁 Y 轴的增量光栅标尺 (1)。
重大维护
悬臂的维护工作 5.5.3 执行维护工作
64 预防性维护 SIPLACE SX1/SX2/DX1/DX2
5.5.3.7
5.5.3.7 更换松配轴承的润滑系统 X 轴
更换松配轴承的润滑系统 X 轴
由于贴装头有所不同，因此会用到不同的润滑系统。
连续润滑系统
达到 FS02 的贴装头：
► 如果使用连续润滑系统 （松配轴承辊上的黑色保护
盖），应每周使用 SIPLACE 清洁纸巾清洁并润滑跑
合表面。
提示
对于贴装头达 FS02 的，润滑系统是可选项。
为了减少所需的维护工作，您可以用一个经过改进的版本替换旧版的润滑适配器。有了额外配
备的支架，您便可以使用与 Y 轴所用的相同的润滑系统。遵循 “ 润滑适配器 X 轴的改造方案 ”
中的技术信息 TI2011-11D04。
► 该润滑适配器可用于达到 FS02 的贴装头。
► 更换工作必须，也仅能由 SIPLACE 维修团队完成。
► 拧下润滑系统 (1) 的螺钉。
► 使用干布清洁润滑适配器的辊以及跑合表面。
► 使贴装头在整个长度上移动两次。现在，请再一次清
洁润滑适配器的辊以及跑合表面。
► 将新润滑系统上的保护盖的螺钉拧下。
注意
注意切勿使毛毡滤芯变形。
► 手动旋紧新的润滑系统。
► 必要时，对第二个悬臂重复这一程序。
重大维护
5.5.3 执行维护工作 悬臂的维护工作
预防性维护 SIPLACE SX1/SX2/DX1/DX2 65
FS03 及以上的贴装头：
► 取下新润滑适配器上的保护盖。
► 将新的润滑适配器手动旋紧到位。
► 将维护标签粘贴在润滑适配器旁并写下更换日期。
► 为所有悬臂重复这些步骤。
参阅 :
4.3.2.2 清洁 X 轴松配轴承和接触面 [ ➙ 30]
该润滑适配器可用于 FS03 及以上的贴装头。仅有这些贴
装头具备合适的孔洞。
提示
具备 SPS 功能的贴片机上的所有贴装头都至少拥有
FS03。
► 使用平口螺丝刀将旧的润滑适配器 (1) 卸下。
提示
使用扎线带将线缆套管夹外任何妨碍作业的线缆固定。
注意
请勿使用任何化学清洁剂！

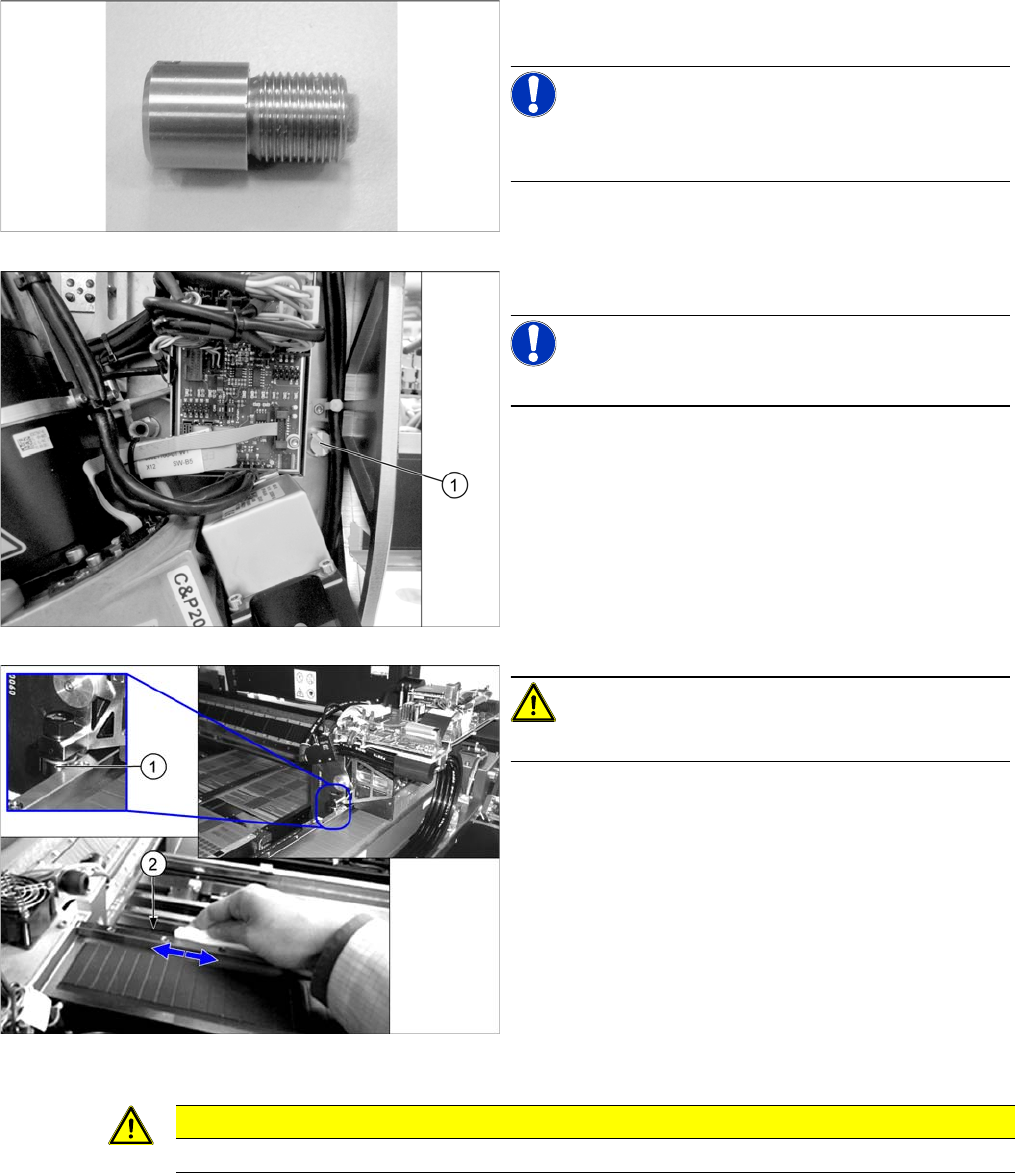

► 使用 SIPLACE 清洁纸巾擦拭 X 轴的松配轴承 (1) 及
其接触表面 (2)。
► 使贴装头在整个长度上移动两次。现在，请再一次清
洁润滑适配器的跑合表面。
注意
注意切勿使毛毡滤芯变形。
