4.5 传送导轨的维护工作
传送导轨的维护工作
4.5.1
4.5.1 工具、耗材、零备件和磨损部件
工具、耗材、零备件和磨损部件
▪ 棉质手套 [00359087-xx]
▪ ESD 腕带 [00320279-xx]
▪ 真空吸尘器
4.5.2
4.5.2 准备步骤
准备步骤
???????? - ????????????
???????? - ??????????????????
► 将元件料车移出贴片机。
参阅 :
1.2 准备工作 ...... [ ➙ 12]
4.5.3
4.5.3 执行维护工作
执行维护工作
4.5.3.1
4.5.3.1 用真空吸尘器清扫运输、吸嘴交换器以及滤芯
用真空吸尘器清扫运输、吸嘴交换器以及滤芯
4.5.4
4.5.4 最后的工作
最后的工作
► 还原传送导轨的原始配置。
注意
无印刷板
执行以下任务时，贴片机中不得有印刷板。
提示
可接触性
为了更便于接触，我们建议使用以下程序：
► 使用贴片机软件调整传送导轨的各个侧边，应注意使所有传送带以及每个侧边下方的整个
区域均能轻松的接触到。
注意
PCB 传送导轨上的散落元件可能造成故障。

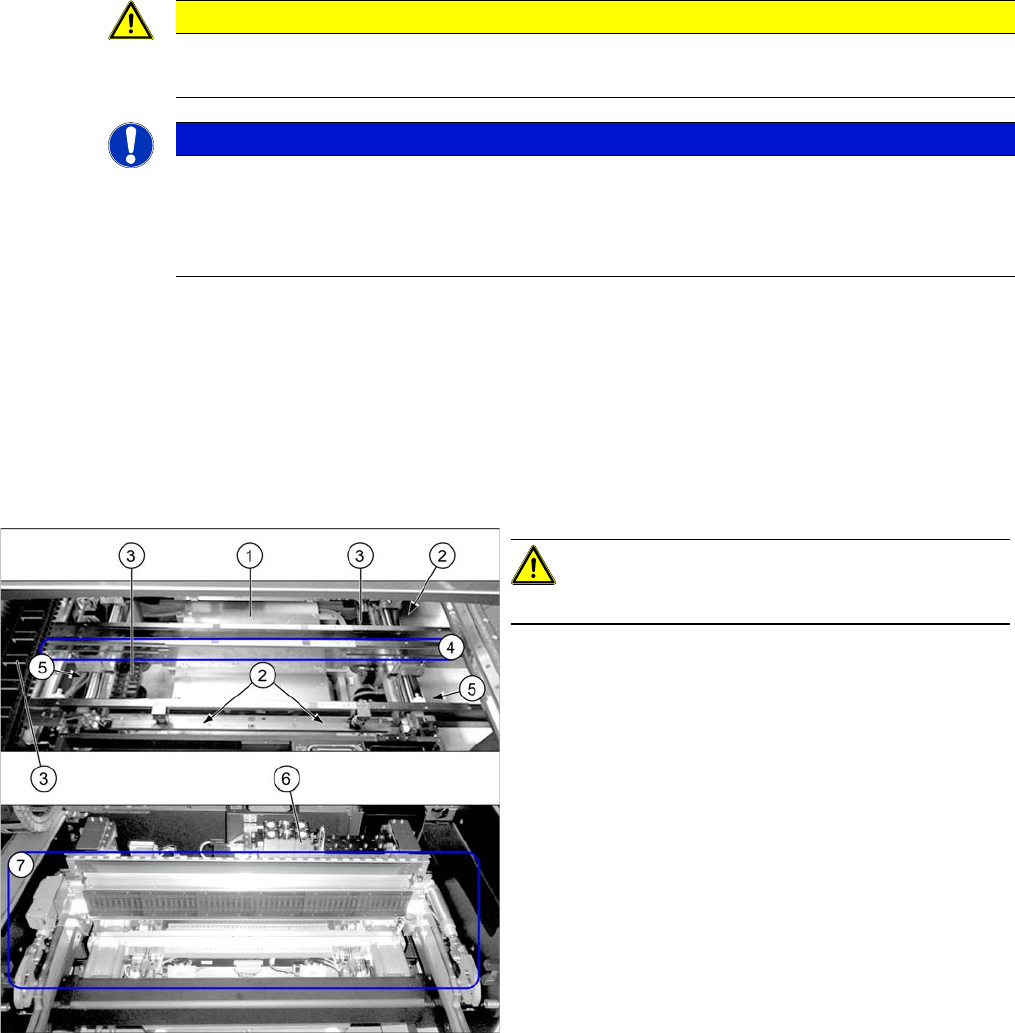

► 使用真空吸尘器清除所有散落在整个 PCB 传送导轨
上及其周围的元件。请特别注意以下区域：
1. 升降料台 （同样在其一侧）
2. 包括齿形皮带 （如果可以接触到）在内的宽度调整
装置
3. 传送导轨内和悬臂上的拖曳线缆
4. 传送带 （在所有侧边）
5. 滚珠丝杠 （2 个）
6. 吸嘴交换器
7. 装卸单元，料带切割器
小型维护
传送导轨的维护工作 4.5.4 最后的工作
40 预防性维护 SIPLACE SX1/SX2/DX1/DX2
重大维护
大修的维护间隔时间
预防性维护 SIPLACE SX1/SX2/DX1/DX2 41
5
5 重大维护
重大维护
5.1
5.1 大修的维护间隔时间
大修的维护间隔时间
1005 - ?? - ???????
1100 - ????
2005 - ?? - ????? - SXDX12 V1 V2
2105 - ?? - ???? – SXDX12 V1
2205 - ?? - ???? – SXDX12 V1 V2
2305 - ?? - ?? - SXDX12 V1 V2
注意
仅限于经过培训的人员
这些维护任务仅能由接受过充分培训，并且具备相应资质的人员来执行。
注意
过滤元件
所列出的检查和替换过滤元件的维护间隔仅适用于规定的压缩空气质量 （见用户手册）。如使
用其他质量，维护间隔应当酌情缩短。
维护任务
基础贴片机
持续时间 [
分钟 ]
每周 每隔 3
个月
每隔 6
个月
每隔 12
个月
使用 1 (2) 悬臂检查贴片机上的安全性能。 4 (6) X
检查并清洁 / 更换 （如有需要）压缩空气过滤器 2 X
清洁 / 更换贴片头废气过滤器 1 X
清洁保护盖 2 X
检查 / 清洁 / 更换保护盖上的气压式避震器 4 X
检查保护盖上的导辊 2 X
检查保护盖上的缓冲 2 X
维护任务
元件装卸单元
持续时间 [
分钟 ]
每周 每隔 3
个月
每隔 6
个月
每隔 12
个月
废料带切割器功能测试 2 X
润滑料带切割器 5 X
润滑切割刀片 2 X
润滑 COT 插入件 1 X
润滑 X 供料器元件料车上的定位轴承 1 X
润滑 X 供料器元件料车 / 供料器料台上的对中条 1 X
维护任务
光学系统
持续时间 [
分钟 ]
每周 每隔 3
个月
每隔 6
个月
每隔 12
个月
清洁 IC 和 FC 摄相机 4 X
清洁 PCB 条形码扫描仪 2 X
清洁静止 3D 传感器模块 2 X
对 Coplan PC 抽真空 2 X
