重大维护 5.5.1 工具、耗材、零备件和易 损件 悬臂的维 护工作 预防性维护 SIPLACE SX1/SX2/DX1/DX2 59 5.5 5 . 5 悬 臂 的 维 护 工 作 悬臂的维护工作 5.5.1 5 . 5 . 1 工 具 、 耗 材 、 零 备 件 和 易 损 件 工具、耗材、零备件和易损件 ▪ 无绒布 [03082092-xx] ▪ 防护乳胶手套 [00372972-xx] ▪ Klüberplex BEM 34-1…
重大维护
光学系统的维护工作 5.4.3 执行维护工作
58 预防性维护 SIPLACE SX1/SX2/DX1/DX2
5.4.3.3
5.4.3.3 清洁静态 3D 传感器组件
清洁静态 3D 传感器组件
5.4.3.4
5.4.3.4 对 Coplan PC 抽真空
对 Coplan PC 抽真空
► 用超细纤维布清洁 3D 传感器组件镜头 (1)。
► 如果 Coplan PC 脏污，应小心地进行真空处理。务必
不要拔出任意一根电缆。
重大维护
5.5.1 工具、耗材、零备件和易损件 悬臂的维护工作
预防性维护 SIPLACE SX1/SX2/DX1/DX2 59
5.5
5.5 悬臂的维护工作
悬臂的维护工作
5.5.1
5.5.1 工具、耗材、零备件和易损件
工具、耗材、零备件和易损件
▪ 无绒布 [03082092-xx]
▪ 防护乳胶手套 [00372972-xx]
▪ Klüberplex BEM 34-132 润滑剂，1 kg 罐装 [00374565-xx]
▪ 棉质手套 [00359087-xx]
▪乙醇
异丙醇 - 可以使用 IPA （异丙醇）作为替代品。
▪ 叉形扳手，尺寸 15
▪ ESD 腕带 [00320279-xx]
▪ 所含软管可用于 Y 轴的润滑脂枪 （用量：约 0.4 克）[00374563-xx]
▪ 润滑喷嘴 （X、Y 轴）DIN71412 - B M6 [03036943-xx]，如有需要
▪ Y 轴松配轴承 [03079145-xx] 的润滑系统
▪ 10 支一套的润滑系统 SX1 （含维护标签 [03085908Sxx]）
5.5.2
5.5.2 准备步骤
准备步骤
► 关闭贴片机并将其锁定，以防出现未授权的重新启动。请遵守 "1.2 准备工作 ......" [ ➙ 12] 部分中的指
示。
参阅 :
6.1 为黄油枪填充润滑油 [ ➙ 77]
重大维护
悬臂的维护工作 5.5.3 执行维护工作
60 预防性维护 SIPLACE SX1/SX2/DX1/DX2
5.5.3
5.5.3 执行维护工作
执行维护工作
参阅 :
1.1.6 有关悬臂的安全说明 [ ➙ 9]
1.1.2 有关强磁场使用的安全说明 [ ➙ 8]
5.5.3.1

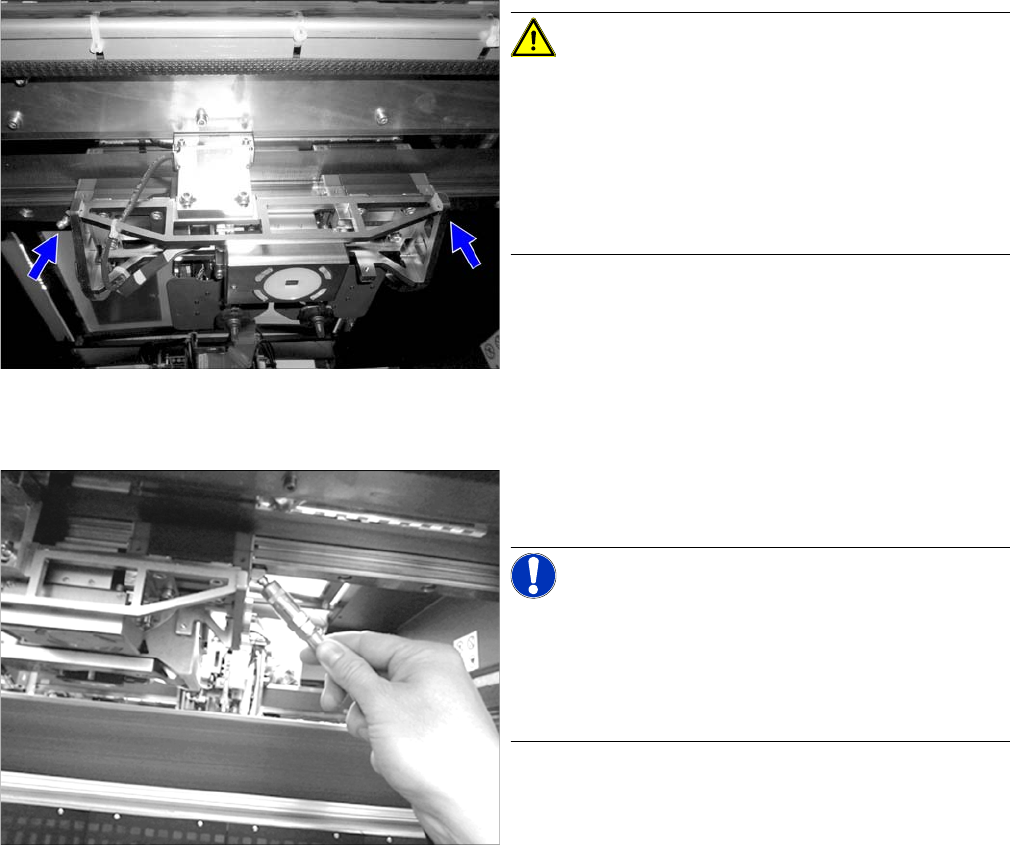

5.5.3.1 为 X 轴导向轴承涂覆和清除润滑脂
为 X 轴导向轴承涂覆和清除润滑脂
► 在 “ 所含软管可用于 Y 轴的润滑脂枪 ”（用量：约 0.4 克）[00374563-xx] 中注入 Klüberplex BEM 34-
132 （请参阅 "6.1 为黄油枪填充润滑油 " [ ➙ 77]）。
► 将 X 轴的贴片头板移动大约 30 cm。这样做可以分配润滑脂。
► 再次对两个导向支座重复按压和移动步骤。确保润滑脂的用量正确无误。
每个导向支座的润滑脂总量为 0.8 cm³ (= 0.8 g = 挤压 2 次 )！
► 使用一块无绒布清除润滑喷嘴上和周围的任何多余润滑脂。
► 对每个悬臂重复这些步骤。
► 清洁线性引导装置。
（请参阅 "5.5.3.2 清洁 X 轴的线性导轨 " [ ➙ 61]）
注意
以正确的方式润滑所有润滑喷嘴
悬臂底部的 X 轴上存在两个导向支座，每个支座上都有
一个润滑喷嘴。这些润滑喷嘴会向导向支座上的所有辊
轮轨道提供润滑脂。
由于过多或过少的润滑脂均可能造成导向支座的不平稳
运行并由此造成损坏，因此切勿施加过少或过多的润滑
脂。
► 将润滑脂枪的软管径直接入润滑喷嘴中。
► 挤按润滑脂枪一次 （每挤一次为 0.4 cm³ ）。
提示
如有润滑脂从润滑喷嘴处溢出，说明轴承内的润滑脂已
满。
如果润滑喷嘴已不再能使润滑剂通过，如果它已不再能
够妥善密封或已损坏，请更换 (DIN71412-B-M6
[03036943-xx])。
► 对悬臂的两个导向支座重复这些步骤。
