5.2.1 工具、耗材、零备件和易损件 贴片机主体的维护工作
预防性维护 SIPLACE SX1/SX2/DX1/DX2 43
5.2
5.2 贴片机主体的维护工作
贴片机主体的维护工作
5.2.1
5.2.1 工具、耗材、零备件和易损件
工具、耗材、零备件和易损件
▪ ESD 腕带 [00320279-xx]
▪ 无绒布 [03082092-xx]
▪ 内六角扳手套件
▪ 弱碱性或微碱性清洗剂
▪ 40 µm 过滤器滤芯 [03003717-xx]
▪ 5 µm 过滤器滤芯 [03050213-xx]
▪ O 型环 8.5x1.6 [03078577-xx] （保护盖上的导辊所用）
▪ 如有需要，使用气压弹簧 D3D3B90-135-430-004/230N [03086743-xx]
▪ 如需要的话，缓冲盖导向 [03075364-xx]
▪ 滑轮车，全套 （翻盖）[03078561-xx]，如需要
▪ 您的贴片机维修手册
5.2.2
5.2.2 执行维护工作
执行维护工作
5.2.2.1
5.2.2.1 检查安全部件
检查安全部件
?? - ?????????
► 请确保贴片系统已打开，而且操作系统已启动。
► 确保贴片机已设置 “Control on （控制开启）”。您可以从主要故障指示灯处进行判断。
EMERGENCY STOP （急停）按钮
危险
无法运转的安全性能
无法运转的安全性能具备危险性。
► 如果安全性能中的任意一个无法运转，请立即关闭贴片机并确保机器不会因未授权操作而
重新启动。

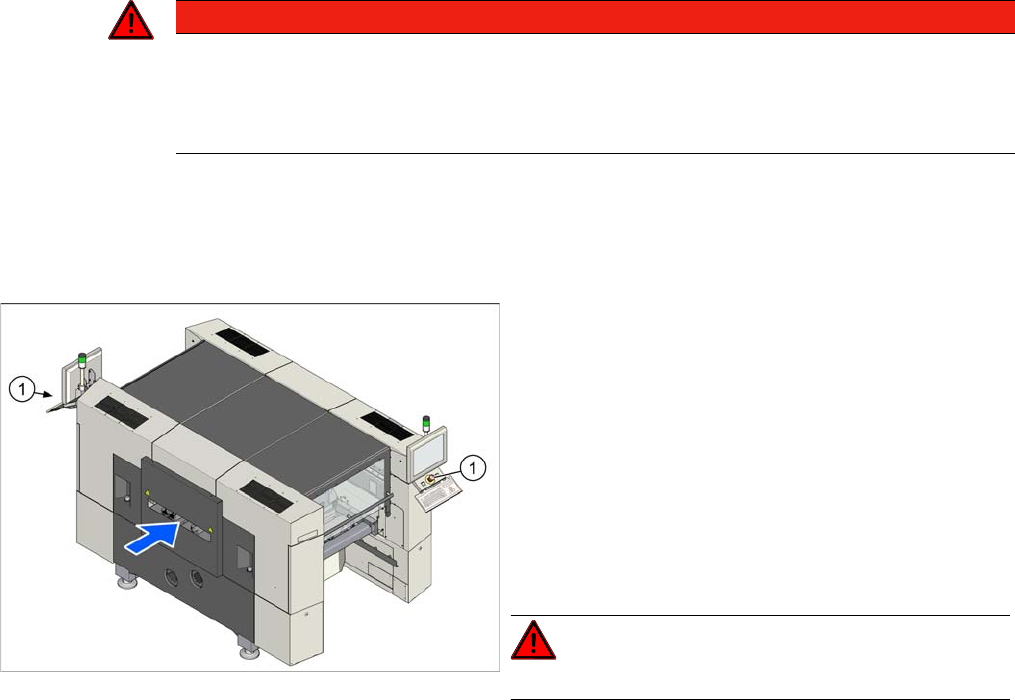

► 检查 EMERGENCY STOP （急停）按钮 (1) 是否损
坏。
► 按下 Start （开启）按钮。
► 检查贴片机软件是否显示所有已启用的急停按钮。
检查控制系统在按钮启用时是否即刻关闭。在用户界
面上必须出现一条信息，而且您应当可以听到压缩空
气喷出的声音。
如果不是这样，那么请检查安全电路，如有任何损
坏，请让经授权人员或者 SIPLACE 维修团队进行更
换。
► 为所有急停按钮重复此程序。
危险
如果安全电路存在缺陷，请勿操作贴片机。
重大维护
贴片机主体的维护工作 5.2.2 执行维护工作
44 预防性维护 SIPLACE SX1/SX2/DX1/DX2
保护盖开关
元件料车的安全开关
► 打开一个保护盖。其他保护盖必须是关闭的。
► 控制系统必须立刻关闭。贴片机软件上应该出现一条
消息，而且您应当可以听到压缩空气喷出的声音。
如未出现如上所述的情况，请检查安全电路，并请获
得授权的人员或 SIPLACE 维修团队更换任何损坏的
元件。
危险
如果安全电路存在缺陷，请勿操作贴片机。
► 检查保护盖开关是否有损坏。如有任何损坏，请获得
授权的人员或者 SIPLACE 维修团队更换保护盖开
关。
► 检查促动器是否能干净利落且毫不费力的进入开关装
置 (1) 中。如未出现如上所述的情况，调整促动器相
对于保护盖开关的位置。
► 为所有保护盖开关重复这些步骤。
检查元件料车的安全开关 （1）：
► 移出元件料车。控制面板上应立即出现一条消息。
如未出现如上所述的情况，请检查安全电路，并请获
得授权的人员或 SIPLACE 维修团队更换任何损坏的
元件。
危险
如果安全电路存在缺陷，请勿操作贴片机。
► 为所有位置重复此程序。
重大维护
5.2.2 执行维护工作 贴片机主体的维护工作
预防性维护 SIPLACE SX1/SX2/DX1/DX2 45
减震器上的安全开关
监控抛料仓
► 移出元件抛料仓 (2)。控制面板上应立即出现一条消息。
► 重新插入元件抛料仓。
► 为所有抛料仓重复此程序。
提示
仅有第 2 与第 4 部分的减震器才配有安全开关。
► 检查第 2 部分的减震器上的安全开关：
拧松用于固定保护盖 (2) 的两个螺钉 (1) 并将其转向
一侧。
拧松用于固定减震器 (3) 的螺钉 (4) 并拆下减震器。
控制面板上应立即出现一条消息。
如未出现如上所述的情况，请检查安全电路，并请获
得授权的人员或 SIPLACE 维修团队更换任何损坏的
元件。
危险
如果安全电路存在缺陷，请勿操作贴片机。
► 重新安装减震器并关闭保护盖，用两个紧固螺钉将其
固定就位。
► 为第 4 部分的减震器重复此程序。
► 移出吸嘴抛料仓 (1)。控制面板上应立即出现一条消
息。
提示
可以选择监控吸嘴抛料仓。
如无消息显示，检查此选项是否已在您的系统中安装。
如果选项已安装，但无消息出现，请检查安全电路，并
在需要时请获得授权的人员或 SIPLACE 维修团队更换任
何损坏的元件。
► 重新插入吸嘴抛料仓。
提示
可以选择监控元件抛料仓。
如无消息显示，检查此选项是否已在您的系统中安装。
如果选项已安装，但无消息出现，请检查安全电路，并在需要时请获得授权的人员或
SIPLACE 维修团队更换任何损坏的元件。
